摘 要：本發明公開了一種苧麻的循環收割方法及收割設備，涉及收割設備技術領域，包括裝置主體、存儲機構、過渡倉以及導流板，所述裝置主體后端設置有存儲機構，所述存儲機構用于存放收割后的苧麻；所述存儲機構包括壓縮機構與卸料機構，液壓缸的推板在苧麻存放過程中進行滑動，推動收集倉內部的苧麻向另一端進行擠壓，使苧麻被壓緊實，提高收集倉內部的存放量；實現了苧麻的壓實功能；這種設計使得苧麻在收集倉內部存放時能夠被有效壓緊，減少了苧麻之間的空隙，從而提高了收集倉內部的空間利用率；這一改進顯著減少了在大面積苧麻收割時的卸料次數，提高了整體的收割效率，降低了作業成本，并減少了因頻繁卸料而導致的時間浪費。
技術要點
1.一種苧麻的收割設備，其特征在于：包括裝置主體(1)、存儲機構(2)、過渡倉(3)以及導流板(9)，所述裝置主體(1)后端設置有存儲機構(2)，所述存儲機構(2)用于存放收割后的苧麻；所述存儲機構(2)包括壓縮機構與卸料機構，所述壓縮機構安裝于裝置主體(1)內部，所述卸料機構安裝于壓縮機構底部，用于對壓縮機構內部的苧麻卸料工作；
所述裝置主體(1)頂部設置有駕駛倉(4)，所述駕駛倉(4)用于該設備整體控制工作，所述裝置主體(1)底部設置有驅動履帶(14)，用于該設備整體驅動工作，所述存儲機構(2)頂部安裝有過渡倉(3)，所述過渡倉(3)一側設置有排料口(15)，所述排料口(15)與輸送管(5)一端內部連通，所述輸送管(5)內部設置有輸送帶，所述輸送管(5)另一端與導流板(9)活動連接，所述導流板(9)兩側通過螺栓固定安裝有側板(8)，所述側板(8)一側通過螺栓安裝第一電機(10)，所述第一電機(10)輸出端外部套裝有絞龍(11)，所述絞龍(11)位于導流板(9)內部，所述側板(8)頂部一端安裝有第二電機(12)，所述第二電機(12)輸出端安裝有收割爪(13)，所述導流板(9)一端安裝有切割機構(7)，所述切割機構(7)用于對苧麻桿切斷工作。
2.根據權利要求1所述一種苧麻的收割設備，其特征在于：所述壓縮機構包括安裝于裝置主體(1)內部的收集倉(201)，所述收集倉(201)一端外部嵌裝有液壓缸(203)，所述液壓缸(203)呈直線等間距狀分布，所述液壓缸(203)伸縮端與推板(202)表面焊接，所述收集倉(201)一端開設有矩形狀孔槽，所述推板(202)截面呈L形狀結構，所述推板(202)頂部一端與過渡倉(3)底部表面滑動接觸。
3.根據權利要求1所述一種苧麻的收割設備，其特征在于：所述卸料機構包括氣缸(206)，所述氣缸(206)設置有兩個，且兩個氣缸(206)分布于裝置主體(1)兩側，所述氣缸(206)頂部一端第二連接軸(207)一端轉動連接，所述第二連接軸(207)另一端與裝置主體(1)轉動連接，所述氣缸(206)底部伸縮端外部與轉軸(205)一端轉動連接，所述轉軸(205)另一端與卸料板(204)一端兩側轉動連接，所述卸料板(204)另一端與收集倉(201)底部一端轉動連接。
4.根據權利要求1所述一種苧麻的收割設備，其特征在于：所述過渡倉(3)底部開設有孔槽，所述過渡倉(3)底部孔槽與收集倉(201)內部連通，所述過渡倉(3)內部兩側呈坡面狀結構，且過渡倉(3)頂部一端呈敞開狀結構。
5.根據權利要求1所述一種苧麻的收割設備，其特征在于：所述裝置主體(1)兩側安裝有液壓桿(16)，所述液壓桿(16)頂部一端與裝置主體(1)轉動連接，所述液壓桿(16)底部伸縮端外部與側板(8)轉動連接，所述側板(8)一側與連接臂(6)一端焊接，所述連接臂(6)另一端與裝置主體(1)兩側轉動連接。
6.根據權利要求1所述一種苧麻的收割設備，其特征在于：所述切割機構(7)包括支架(701)，所述支架(701)焊接于導流板(9)底部，所述支架(701)一端焊接有固定齒(703)，所述固定齒(703)頂部表面設置有活動齒(704)，所述活動齒(704)兩端與連桿(705)一端轉動連接，所述連桿(705)另一端與從動輪(706)轉動連接，所述從動輪(706)底部一端與底板(702)頂部轉動連接，所述底板(702)另一端與支架(701)焊接固定，所述從動輪(706)通過傳動帶(707)與傳動輪(708)傳動連接，所述傳動輪(708)套裝于第三電機(709)輸出端外部，所述第三電機(709)安裝于側板(8)一側。
7.根據權利要求6所述一種苧麻的收割設備，其特征在于：所述傳動帶(707)分別與傳動輪(708)和從動輪(706)的接觸面設置有嚙齒，所述連桿(705)與從動輪(706)連接端靠近從動輪(706)頂部邊緣，所述固定齒(703)和活動齒(704)均呈直線等間距狀排設，所述固定齒(703)與活動齒(704)兩側均設置有刀刃，且固定齒(703)一端表面設置有條形凹槽與活動齒(704)滑動接觸。
8.根據權利要求1?7任一所述一種苧麻的循環收割方法，其特征在于：其步驟如下：
S01.種植與初期管理：選擇適宜的土壤和氣候條件種植苧麻，并進行土壤準備，包括深耕、施基肥和除草；種植后，確保土壤濕潤，以促進種子發芽和幼苗生長；初期管理還包括定期檢查幼苗生長情況，及時補種缺失的植株；
S02.循環收割區域劃分：苧麻種植園分為三大區：提前刈割區、正常刈割區、留茬刈割區；留茬刈割區根據品種不同分為品種1區和品種2區；這種分區方法可以延長收割期，實現前后兩次刈割的無縫對接，保證循環收割；
S03.機械化首次收割：使用自動化收割設備進行首次收割；設備通過履帶移動，利用固定齒(703)和活動齒(704)截斷苧麻桿體；當苧麻桿體卡入兩個固定齒(703)之間時，第三電機(709)通過傳動輪(708)和傳動帶(707)帶動從動輪(706)轉動，進而通過連桿(705)帶動活動齒(704)進行往復移動，實現苧麻桿體的截斷；
S04.苧麻輸送與儲存：被截斷的苧麻通過收割爪(13)送到導流板(9)上，第一電機(10)帶動絞龍(11)轉動，絞龍(11)的轉動帶動導流板(9)上的苧麻移動到輸送管連接處，然后通過輸送帶輸送到排料口(15)，最終落入過渡倉(3)內部，再通過過渡倉(3)底部落到收集倉(201)內部進行存放；
S05.壓實與優化儲存：在苧麻存放過程中，液壓缸(203)作用于推板(202)，使推板(202)滑動并推動收集倉(201)內部的苧麻向另一端擠壓，壓實苧麻，提高收集倉(201)的存放量；
S06.多輪收割：通過控制液壓桿進行伸縮，帶動側板(8)上下移動，調節切割機構(7)的高度，以適應不同高度的苧麻收割；這種方法可以實現多輪收割，每次收割后，株高控制在55～100cm，實現循環收割；
S07.卸料：收集倉(201)內部的苧麻收集滿后，通過氣缸(206)伸縮端向下伸出，帶動卸料板(204)一端向下移動，使苧麻通過卸料板(204)倒出，便于進行卸料；同時，持續監測生長情況和土壤狀況，調整管理措施，以保持植物健康和提高產量；考慮環境影響，采取減少水土流失、保護生物多樣性和減少化學輸入的措施，實現苧麻種植的可持續性。
9.根據權利要求8所述一種苧麻的循環收割方法，其特征在于：在苧麻收獲后，選擇與苧麻生物特性互補的作物進行輪作，如在春季種植蠶豆或紫云英，夏季種植玉米，秋季種植小麥，以實現全年土地利用的最大化和土壤養分的均衡；
每年在苧麻收獲后進行深耕，深度達到30cm以上，以打破犁底層，增加土壤的通氣性和透水性；在冬季種植綠肥作物，包括紫云英或蠶豆，提高土壤有機質含量，還能在春季翻壓后作為有機肥料，增加土壤中氮素含量，改善土壤結構；
在苧麻生長季節，進行中耕培土，加厚麻蔸周圍的土壤，保護苧麻根系，減少風害和干旱的影響，同時擴大根系的營養面積。。
技術領域
本發明涉及收割設備技術領域，具體為一種苧麻的循環收割方法及收割設備。
背景技術
苧麻作為一種多年生草本植物，其莖皮纖維具有重要的紡織價值，隨著農業機械化的發展，機械化收割技術逐漸被應用于苧麻產業中，以提高生產效率和降低勞動成本；經檢索，中國專利公告號為CN214508038U的專利公開了一種苧麻的收割機，雖然該裝置利用螺旋送料棒與傳送帶的設置使得機器在收割后能夠直接將其進行送到儲存?zhèn)}中進行儲存，并且在收割機進入到田地里之前能夠在液壓桿的作用下將收割機構抬離苧麻防止損壞苧麻，但苧麻收集到收集倉內部后由于苧麻相互之間存放較為松散，進而導致苧麻對存儲倉內部的空間占用較大，在對大面積苧麻進行收割時，導致增加了卸料的次數，進而影響了收割效率。
另外，現有裝置通過在前進過程中苧麻與切刀進行接觸，從而使苧麻被切斷，但使用切刀接觸切割可能無法保證切割的平齊性，不平整的切割邊緣可能會導致纖維質量下降，影響最終產品的質量，且會導致在循環收割方法中留茬的高度參差不齊。
為此本發明提出一種苧麻的循環收割方法及收割設備，旨在提供一種更高效、更環保、更適應性強的苧麻收割方法及設備，以滿足現代農業生產的需求。
發明內容
針對現有技術的不足，本發明提供了一種苧麻的循環收割方法及收割設備，解決了背景技術中所提出苧麻在收集倉內部存放松散、占用空間大以及現有裝置使用切刀接觸切割可能導致的切割不平整的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種苧麻的循環收割方法及收割設備，包括裝置主體、存儲機構、過渡倉以及導流板，所述裝置主體后端設置有存儲機構，所述存儲機構用于存放收割后的苧麻；所述存儲機構包括壓縮機構與卸料機構，所述壓縮機構安裝于裝置主體內部，所述卸料機構安裝于壓縮機構底部，用于對壓縮機構內部的苧麻卸料工作；
所述裝置主體頂部設置有駕駛倉，所述駕駛倉用于該設備整體控制工作，所述裝置主體底部設置有驅動履帶，用于該設備整體驅動工作，所述存儲機構頂部安裝有過渡倉，所述過渡倉一側設置有排料口，所述排料口與輸送管一端內部連通，所述輸送管內部設置有輸送帶，所述輸送管另一端與導流板活動連接，所述導流板兩側通過螺栓固定安裝有側板，所述側板一側通過螺栓安裝第一電機，所述第一電機輸出端外部套裝有絞龍，所述絞龍位于導流板內部，所述側板頂部一端安裝有第二電機，所述第二電機輸出端安裝有收割爪，所述導流板一端安裝有切割機構，所述切割機構用于對苧麻桿切斷工作。
優選的，所述壓縮機構包括安裝于裝置主體內部的收集倉，所述收集倉一端外部嵌裝有液壓缸，所述液壓缸呈直線等間距狀分布，所述液壓缸伸縮端與推板表面焊接，所述收集倉一端開設有矩形狀孔槽，所述推板截面呈L形狀結構，所述推板頂部一端與過渡倉底部表面滑動接觸，所述壓縮機構通過液壓缸的伸縮來驅動推板移動，實現對收集倉內部苧麻的壓實；使得苧麻能夠被均勻且緊密地壓實，顯著提高了收集倉的空間利用率，減少了因空間不足導致的頻繁卸料問題，從而提升了收割作業的連續性和效率。
優選的，所述卸料機構包括氣缸，所述氣缸設置有兩個，且兩個氣缸分布于裝置主體兩側，所述氣缸頂部一端第二連接軸一端轉動連接，所述第二連接軸另一端與裝置主體轉動連接，所述氣缸底部伸縮端外部與轉軸一端轉動連接，所述轉軸另一端與卸料板一端兩側轉動連接，所述卸料板另一端與收集倉底部一端轉動連接，卸料板的一端與收集倉底部轉動連接，另一端與轉軸兩側轉動連接，這種設計使得卸料板能夠通過氣缸的伸縮動作實現快速的升降，從而高效地將收集倉內的苧麻卸出，提高了卸料效率。
優選的，所述過渡倉底部開設有孔槽，所述過渡倉底部孔槽與收集倉內部連通，所述過渡倉內部兩側呈坡面狀結構，且過渡倉頂部一端呈敞開狀結構，過渡倉內部兩側的坡面狀結構有助于引導苧麻順暢下滑至孔槽，這樣的設計充分利用了過渡倉的空間，減少了苧麻在內部的堆積，同時也降低了因苧麻堆積造成的操作難度，推板推動過程中會關上過渡倉底部的孔槽，進而避免苧麻落到收集倉內部。
優選的，所述裝置主體兩側安裝有液壓桿，所述液壓桿頂部一端與裝置主體轉動連接，所述液壓桿底部伸縮端外部與側板轉動連接，所述側板一側與連接臂一端焊接，所述連接臂另一端與裝置主體兩側轉動連接，液壓桿頂部與裝置主體轉動連接，底部伸縮端與側板轉動連接，這樣的設計允許側板在液壓桿的推動下上下移動，從而調節整個切割機構的工作高度，以適應不同高度的苧麻植株。
優選的，所述切割機構包括支架，所述支架焊接于導流板底部，所述支架一端焊接有固定齒，所述固定齒頂部表面設置有活動齒，所述活動齒兩端與連桿一端轉動連接，所述連桿另一端與從動輪轉動連接，所述從動輪底部一端與底板頂部轉動連接，所述底板另一端與支架焊接固定，所述從動輪通過傳動帶與傳動輪傳動連接，所述傳動輪套裝于第三電機輸出端外部，所述第三電機安裝于側板一側。
優選的，所述傳動帶分別與傳動輪和從動輪的接觸面設置有嚙齒，所述連桿與從動輪連接端靠近從動輪頂部邊緣，所述固定齒和活動齒均呈直線等間距狀排設，所述固定齒與活動齒兩側均設置有刀刃，且固定齒一端表面設置有條形凹槽與活動齒滑動接觸，通過固定齒與活動齒的配合，實現剪切機制，這種機制避免了傳統切刀可能造成的纖維損傷和切割不平整的問題，保護了苧麻纖維的完整性，提高了纖維的質量。
優選的，其步驟如下：
S01.種植與初期管理：選擇適宜的土壤和氣候條件種植苧麻，并進行土壤準備，包括深耕、施基肥和除草；種植后，確保土壤濕潤，以促進種子發芽和幼苗生長；初期管理還包括定期檢查幼苗生長情況，及時補種缺失的植株；
S02.循環收割區域劃分：苧麻種植園分為三大區：提前刈割區、正常刈割區、留茬刈割區；留茬刈割區根據品種不同分為品種1區和品種2區；這種分區方法可以延長收割期，實現前后兩次刈割的無縫對接，保證循環收割；
S03.機械化首次收割：使用自動化收割設備進行首次收割；設備通過履帶移動，利用固定齒和活動齒截斷苧麻桿體；當苧麻桿體卡入兩個固定齒之間時，第三電機通過傳動輪和傳動帶帶動從動輪轉動，進而通過連桿帶動活動齒進行往復移動，實現苧麻桿體的截斷；
S04.苧麻輸送與儲存：被截斷的苧麻通過收割爪送到導流板上，第一電機帶動絞龍轉動，絞龍的轉動帶動導流板上的苧麻移動到輸送管連接處，然后通過輸送帶輸送到排料口，最終落入過渡倉內部，再通過過渡倉底部落到收集倉內部進行存放；
S05.壓實與優化儲存：在苧麻存放過程中，液壓缸作用于推板，使推板滑動并推動收集倉內部的苧麻向另一端擠壓，壓實苧麻，提高收集倉的存放量；
S06.多輪收割：通過控制液壓桿進行伸縮，帶動側板上下移動，調節切割機構的高度，以適應不同高度的苧麻收割；這種方法可以實現多輪收割，每次收割后，株高控制在55～100cm，實現循環收割；
S07.卸料：收集倉內部的苧麻收集滿后，通過氣缸伸縮端向下伸出，帶動卸料板一端向下移動，使苧麻通過卸料板倒出，便于進行卸料；同時，持續監測生長情況和土壤狀況，調整管理措施，以保持植物健康和提高產量；考慮環境影響，采取減少水土流失、保護生物多樣性和減少化學輸入的措施，實現苧麻種植的可持續性。
優選的，在苧麻收獲后，選擇與苧麻生物特性互補的作物進行輪作，如在春季種植蠶豆或紫云英，夏季種植玉米，秋季種植小麥，以實現全年土地利用的最大化和土壤養分的均衡；
每年在苧麻收獲后進行深耕，深度達到30cm以上，以打破犁底層，增加土壤的通氣性和透水性；在冬季種植綠肥作物，包括紫云英或蠶豆，提高土壤有機質含量，還能在春季翻壓后作為有機肥料，增加土壤中氮素含量，改善土壤結構；
在苧麻生長季節，進行中耕培土，加厚麻蔸周圍的土壤，保護苧麻根系，減少風害和干旱的影響，同時擴大根系的營養面積。
本發明提供了一種苧麻的循環收割方法及收割設備。具備以下有益效果：
(1)、該一種苧麻的循環收割方法及收割設備，本方案通過在收集倉內部設置液壓缸驅動的推板，液壓缸的推板在苧麻存放過程中進行滑動，推動收集倉內部的苧麻向另一端進行擠壓，使苧麻被壓緊實，提高收集倉內部的存放量；實現了苧麻的壓實功能；這種設計使得苧麻在收集倉內部存放時能夠被有效壓緊，減少了苧麻之間的空隙，從而提高了收集倉內部的空間利用率；這一改進顯著減少了在大面積苧麻收割時的卸料次數，提高了整體的收割效率，降低了作業成本，并減少了因頻繁卸料而導致的時間浪費。
(2)、本方案通過固定齒與活動齒的配合，實現剪切機制，這種機制避免了傳統切刀可能造成的纖維損傷和切割不平整的問題，保護了苧麻纖維的完整性，提高了纖維的質量，平整的切割邊緣有助于后續的加工處理，確保了最終產品的質量，當苧麻桿體卡入到兩個固定齒之間時，第三電機通過傳動輪進行轉動，傳動輪通過傳動帶帶動從動輪進行轉動，進而使從動輪能夠通過連桿帶動活動齒進行往復移動，通過活動齒的橫向往復移動，從而使苧麻桿體能夠被剪斷，這種往復移動的剪切方式減少了對苧麻桿體的損傷。
(3)、本方案通過液壓桿的伸縮控制，使得側板能夠上下移動，從而調節切割機構的高度，這種設計使得收割設備能夠適應不同高度的苧麻植株，實現精準收割，此外，這種調節機制還有助于在循環收割過程中保持留茬高度的一致性，為下一次生長和收割提供良好的基礎，同時也減少了對土壤結構的破壞，有助于維持田間生態平衡，當苧麻收割設備需要進入田地前，可以在液壓桿的作用下將收割機構抬離苧麻，防止損壞苧麻，這種設計提高了設備的田間通過性和對作物的保護。
從而解決了苧麻在收集倉內部存放松散、占用空間大以及現有裝置使用切刀接觸切割可能導致的切割不平整的問題。
附圖說明

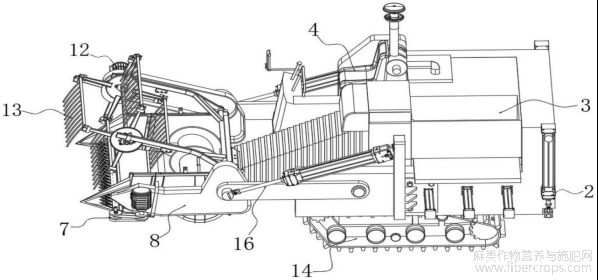

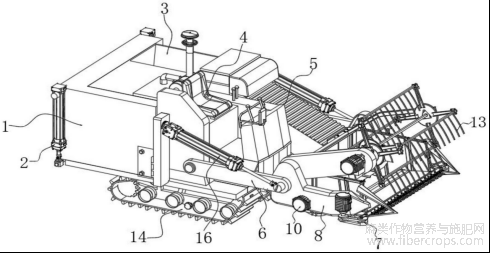

圖1為本發明整體結構示意圖；
圖1

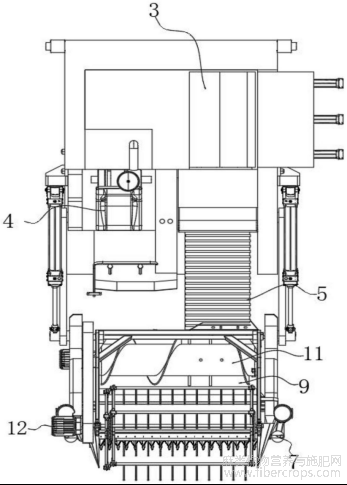

圖2為本發明俯視結構示意圖；
圖2
圖3為本發明側視結構示意圖；
圖3

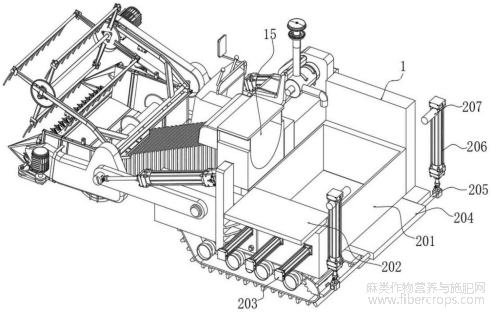

圖4為本發明收集倉內部結構示意圖；
圖4

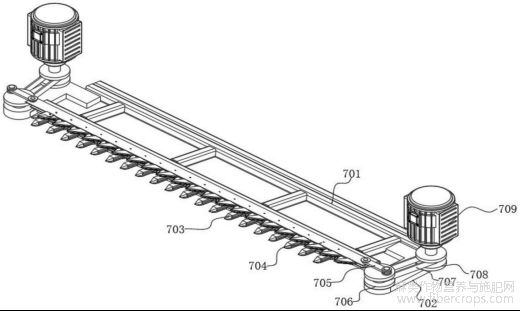

圖5為本發明連桿與從動輪連接結構示意圖；
圖5

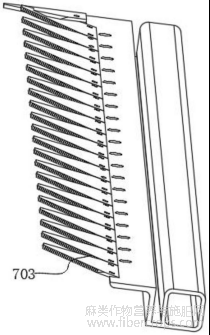

圖6為本發明固定齒結構示意圖；
圖6

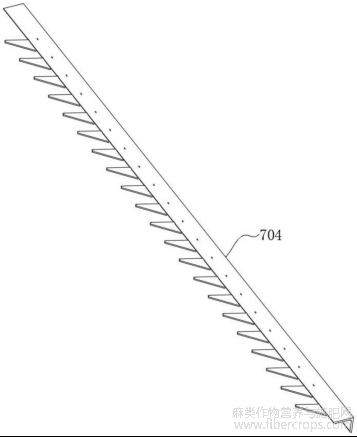

圖7為本發明活動齒結構示意圖；
圖7

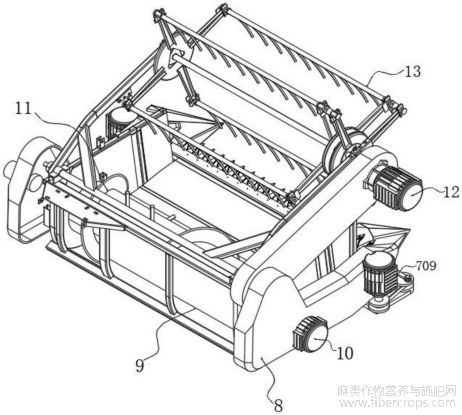

圖8為本發明側板結構示意圖
圖8

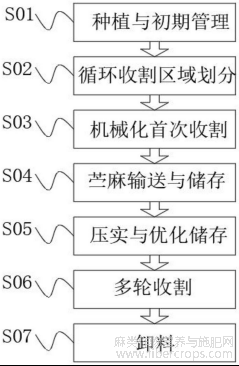

圖9為本發明方法流程示意圖。
圖9
圖中，1、裝置主體；2、存儲機構；201、收集倉；202、推板；203、液壓缸；204、卸料板；205、轉軸；206、氣缸；207、第二連接軸；3、過渡倉；4、駕駛倉；5、輸送管；6、連接臂；7、切割機構；701、支架；702、底板；703、固定齒；704、活動齒；705、連桿；706、從動輪；707、傳動帶；708、傳動輪；709、第三電機；8、側板；9、導流板；10、第一電機；11、絞龍；12、第二電機；13、收割爪；14、驅動履帶；15、排料口；16、液壓桿。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整的描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
實施例1：
一種苧麻的循環收割方法及收割設備，包括裝置主體1、存儲機構2、過渡倉3以及導流板9，裝置主體1后端設置有存儲機構2，存儲機構2用于存放收割后的苧麻；存儲機構2包括壓縮機構與卸料機構，壓縮機構安裝于裝置主體1內部，卸料機構安裝于壓縮機構底部，用于對壓縮機構內部的苧麻卸料工作；裝置主體1頂部設置有駕駛倉4，駕駛倉4用于該設備整體控制工作，裝置主體1底部設置有驅動履帶14，用于該設備整體驅動工作，存儲機構2頂部安裝有過渡倉3，過渡倉3一側設置有排料口15，排料口15與輸送管5一端內部連通，輸送管5內部設置有輸送帶，輸送管5另一端與導流板9活動連接，導流板9兩側通過螺栓固定安裝有側板8，側板8一側通過螺栓安裝第一電機10，第一電機10輸出端外部套裝有絞龍11，絞龍11位于導流板9內部，側板8頂部一端安裝有第二電機12，第二電機12輸出端安裝有收割爪13，導流板9一端安裝有切割機構7，切割機構7用于對苧麻桿切斷工作；壓縮機構包括安裝于裝置主體1內部的收集倉201，收集倉201一端外部嵌裝有液壓缸203，液壓缸203呈直線等間距狀分布，液壓缸203伸縮端與推板202表面焊接，收集倉201一端開設有矩形狀孔槽，推板202截面呈L形狀結構，推板202頂部一端與過渡倉3底部表面滑動接觸，該苧麻收割設備通過履帶驅動系統實現移動，并利用切割機構7的作用使苧麻桿體被有效截斷；被截斷的苧麻在收割爪13的作用下被送至導流板9，隨后通過第一電機10驅動的絞龍11進行轉動，絞龍11的轉動帶動導流板9表面的苧麻向輸送管5連接處移動，接著苧麻通過輸送管5內部的輸送帶輸送至排料口15，最終落入過渡倉3內部，再通過過渡倉3底部落入收集倉201進行存放；在過渡倉3內部，苧麻在存放過程中通過液壓缸203的作用使推板202滑動，推板202推動收集倉201內部的苧麻向另一端擠壓，從而實現苧麻的有效壓實，顯著提高收集倉201內部的存放量，優化了存儲空間的利用效率。
實施例2：
一種苧麻的循環收割方法及收割設備，卸料機構包括氣缸206，氣缸206設置有兩個，且兩個氣缸206分布于裝置主體1兩側，氣缸206頂部一端第二連接軸207一端轉動連接，第二連接軸207另一端與裝置主體1轉動連接，氣缸206底部伸縮端外部與轉軸205一端轉動連接，轉軸205另一端與卸料板204一端兩側轉動連接，卸料板204另一端與收集倉201底部一端轉動連接；裝置主體1兩側安裝有液壓桿16，液壓桿16頂部一端與裝置主體1轉動連接，液壓桿16底部伸縮端外部與側板8轉動連接，側板8一側與連接臂6一端焊接，連接臂6另一端與裝置主體1兩側轉動連接，該苧麻收割設備在收集倉201內部苧麻收集滿后，利用氣缸206伸縮端向下伸出的機制，帶動卸料板204一端向下移動，使收集倉201內部的苧麻通過卸料板204倒出，便于進行卸料操作；此外，通過液壓桿的伸縮控制，側板8能夠上下移動，調節切割機構7的高度，使收割設備能夠適應不同高度的苧麻植株，實現精準收割；這種調節機制不僅有助于在循環收割過程中保持留茬高度的一致性，為苧麻的下一次生長和收割提供良好的基礎，而且減少了對土壤結構的破壞，有助于維持田間生態平衡；在苧麻收割設備需要進入田地前，可以在液壓桿16的作用下將收割機構抬離苧麻，防止損壞苧麻，提高設備的田間通過性和對作物的保護。
實施例3：
一種苧麻的循環收割方法及收割設備，切割機構7包括支架701，支架701焊接于導流板9底部，支架701一端焊接有固定齒703，固定齒703頂部表面設置有活動齒704，活動齒704兩端與連桿705一端轉動連接，連桿705另一端與從動輪706轉動連接，從動輪706底部一端與底板702頂部轉動連接，底板702另一端與支架701焊接固定，從動輪706通過傳動帶707與傳動輪708傳動連接，傳動輪708套裝于第三電機709輸出端外部，第三電機709安裝于側板8一側；傳動帶707分別與傳動輪708和從動輪706的接觸面設置有嚙齒，連桿705與從動輪706連接端靠近從動輪706頂部邊緣，固定齒703和活動齒704均呈直線等間距狀排設，固定齒703與活動齒704兩側均設置有刀刃，且固定齒703一端表面設置有條形凹槽與活動齒704滑動接觸，該設備在前進過程中，當苧麻桿體卡入到兩個固定齒703之間時，第三電機709通過傳動輪708進行轉動，傳動輪708通過傳動帶707帶動從動輪706進行轉動，進而使從動輪706能夠通過連桿705帶動活動齒704進行往復移動，通過活動齒704的橫向往復移動，從而使苧麻桿體能夠被剪斷，這種往復移動的剪切方式減少了對苧麻桿體的損傷。
實施例4：
一種苧麻的循環收割方法及收割設備，其步驟如下：
S01.種植與初期管理：選擇適宜的土壤和氣候條件種植苧麻，并進行土壤準備，包括深耕、施基肥和除草；種植后，確保土壤濕潤，以促進種子發芽和幼苗生長；初期管理還包括定期檢查幼苗生長情況，及時補種缺失的植株；
S02.循環收割區域劃分：苧麻種植園分為三大區：提前刈割區、正常刈割區、留茬刈割區；留茬刈割區根據品種不同分為品種1區和品種2區；這種分區方法可以延長收割期，實現前后兩次刈割的無縫對接，保證循環收割；
S03.機械化首次收割：使用自動化收割設備進行首次收割；設備通過履帶移動，利用固定齒703和活動齒704截斷苧麻桿體；當苧麻桿體卡入兩個固定齒703之間時，第三電機709通過傳動輪708和傳動帶707帶動從動輪706轉動，進而通過連桿705帶動活動齒704進行往復移動，實現苧麻桿體的截斷；
S04.苧麻輸送與儲存：被截斷的苧麻通過收割爪13送到導流板9上，第一電機10帶動絞龍11轉動，絞龍11的轉動帶動導流板9上的苧麻移動到輸送管連接處，然后通過輸送帶輸送到排料口15，最終落入過渡倉3內部，再通過過渡倉3底部落到收集倉201內部進行存放；
S05.壓實與優化儲存：在苧麻存放過程中，液壓缸203作用于推板202，使推板202滑動并推動收集倉201內部的苧麻向另一端擠壓，壓實苧麻，提高收集倉201的存放量；
S06.多輪收割：通過控制液壓桿進行伸縮，帶動側板8上下移動，調節切割機構7的高度，以適應不同高度的苧麻收割；這種方法可以實現多輪收割，每次收割后，株高控制在55～100cm，實現循環收割；
S07.卸料：收集倉201內部的苧麻收集滿后，通過氣缸206伸縮端向下伸出，帶動卸料板204一端向下移動，使苧麻通過卸料板204倒出，便于進行卸料；同時，持續監測生長情況和土壤狀況，調整管理措施，以保持植物健康和提高產量；考慮環境影響，采取減少水土流失、保護生物多樣性和減少化學輸入的措施，實現苧麻種植的可持續性。
在苧麻收獲后，選擇與苧麻生物特性互補的作物進行輪作，如在春季種植蠶豆或紫云英，夏季種植玉米，秋季種植小麥，以實現全年土地利用的最大化和土壤養分的均衡；
每年在苧麻收獲后進行深耕，深度達到30cm以上，以打破犁底層，增加土壤的通氣性和透水性；在冬季種植綠肥作物，包括紫云英或蠶豆，提高土壤有機質含量，還能在春季翻壓后作為有機肥料，增加土壤中氮素含量，改善土壤結構；
在苧麻生長季節，進行中耕培土，加厚麻蔸周圍的土壤，保護苧麻根系，減少風害和干旱的影響，同時擴大根系的營養面積。
以上顯示和描述了本發明的基本原理和主要特征和本發明的優點，對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
文章摘自國家發明專利，一種苧麻的循環收割方法及收割設備，發明人：蔣瀟，申請?zhí)?/font>：202411951843.X，申請日：2024.12.27
