摘 要:本發明涉及篩選設備技術領域，具體公開了一種工業大麻籽粒分級篩選裝置，包括篩選箱、設置于所述篩選箱內部的篩選機構和驅動機構，所述篩選機構包括第一篩網、第二篩網、底板、轉軸以及套筒，所述底板的周側通過第二篩網與所述第一篩網連接，第一篩網上開設有篩選槽，第一篩網和底板之間形成有篩選空間，將待篩選的大麻籽粒放入篩選槽中，對大麻籽粒進行一級篩選，篩選得到的物料進入篩選空間中進行二級篩選。本發明通過將待篩選的大麻籽粒放入篩選槽中，對大麻籽粒進行一級篩選，篩選得到的物料進入篩選空間中進行二級篩選，通過多級篩選的方式去除大麻籽粒中混入的雜物，提高大麻籽粒的篩選效率，降低大麻籽粒的篩選成本。
權利要求書
1.一種工業大麻籽粒分級篩選裝置，其特征在于，包括篩選箱(10)、設置于所述篩選箱(10)內部的篩選機構和驅動機構，所述篩選機構包括第一篩網(11)、第二篩網(12)、底板(13)、轉軸(14)以及套筒(15)，所述第二篩網(12)為環形結構，所述底板(13)的周側通過第二篩網(12)與所述第一篩網(11)連接，其中，第一篩網(11)和底板(13)均與篩選箱(10)的內壁轉動連接，第一篩網(11)上開設有篩選槽，第一篩網(11)和底板(13)之間形成有篩選空間，將待篩選的大麻籽粒放入篩選槽中，對大麻籽粒進行一級篩選，篩選得到的物料進入篩選空間中進行二級篩選。
2.根據權利要求1所述的工業大麻籽粒分級篩選裝置，其特征在于，所述套筒(15)與所述第一篩網(11)固定連接，所述轉軸(14)滑動安裝在所述套筒(15)的內部，轉軸(14)上端的周側設置有多根連桿(141)，所述連桿(141)的一端與所述轉軸(14)鉸接，連桿(141)的另一端活動安裝有滑動塊，所述第一篩網(11)的周側開設有滑槽(111)，所述滑動塊滑動安裝在所述滑槽(111)內部。
3.根據權利要求2所述的工業大麻籽粒分級篩選裝置，其特征在于，所述套筒(15)的下端通過第一彈簧(131)與所述底板(13)連接，所述轉軸(14)的下端貫穿套筒(15)并向下伸出，且轉軸(14)的下端固定安裝有從動齒輪(35)。
4.根據權利要求3所述的工業大麻籽粒分級篩選裝置，其特征在于，所述驅動機構包括底座(30)和安裝在所述底座(30)內部的驅動電機(31)，所述驅動電機(31)的輸出端固定安裝有驅動齒輪(32)，所述底板(13)的底部固定安裝有齒圈(33)，所述齒圈(33)的內外兩側均設有齒，齒圈(33)的外側齒與所述驅動齒輪(32)嚙合，齒圈(33)的內側齒嚙合有連接齒輪(34)，所述連接齒輪(34)轉動安裝在底板(13)的底部，所述從動齒輪(35)與所述連接齒輪(34)嚙合。
5.根據權利要求4所述的工業大麻籽粒分級篩選裝置，其特征在于，所述從動齒輪(35)底部的偏心處設置有至少一個第一頂塊(36)，所述底座(30)的底部設置有與所述第一頂塊(36)相配合的第二頂塊(37)。
6.根據權利要求2所述的工業大麻籽粒分級篩選裝置，其特征在于，所述轉軸(14)上設置有若干限位條(145)，所述套筒(15)的內壁上開設有與所述限位條(145)相適配的限位槽，限位條(145)與限位槽滑動連接；所述轉軸(14)的上端連接有若干氣管(143)，所述連桿(141)為空心結構，連桿(141)的底部設置有若干氣嘴，所述氣管(143)與所述連桿(141)連通。
7.根據權利要求6所述的工業大麻籽粒分級篩選裝置，其特征在于，所述轉軸(14)上還設置有若干第一氣孔(144)，所述套筒(15)上設置有若干與所述第一氣孔(144)對應的第二氣孔(151)。
8.根據權利要求1所述的工業大麻籽粒分級篩選裝置，其特征在于，所述第二篩網(12)和底板(13)之間還設置有擾動機構(16)，所述擾動機構(16)包括轉動安裝在所述底板(13)上的轉動軸和固定安裝在所述轉動軸上的擾流葉片(162)，所述擾流葉片(162)的上端通過第二彈簧(161)與所述第一篩網(11)的底部連接，所述轉動軸的下端與所述連接齒輪(34)的轉軸固定連接。
9.根據權利要求2所述的工業大麻籽粒分級篩選裝置，其特征在于，所述篩選箱(10)的頂部開設有進料口，所述進料口上可拆卸安裝有蓋體(20)，所述蓋體(20)上安裝有氣泵(21)，所述轉軸(14)為空心軸結構，所述氣泵(21)的排氣端與所述轉軸(14)的內部連通。
10.根據權利要求9所述的工業大麻籽粒分級篩選裝置，其特征在于，所述篩選箱(10)的側邊處開設有出料口(102)，篩選箱(10)的側邊處還滑動安裝有與所述出料口(102)相適配的升降門(40)，篩選箱(10)上固定安裝有液壓桿(41)，液壓桿(41)的伸縮端與所述升降門(40)連接；所述篩選箱(10)的側壁上還開設有至少一個排氣口(101)，排氣口(101)上設置有濾網。
技術領域
本發明具體涉及篩選設備技術領域，具體是一種工業大麻籽粒分級篩選裝置。
背景技術
工業大麻是指四氫大麻酚(THC)含量小于0.3％的大麻(Cannabis sativa L.)品種，無毒品利用價值，以獲取纖維和種子為目的，允許規?；N植。由于適應性強，用途廣泛，利用價值高，數千年來一直被人們栽植。工業大麻種子(麻籽)營養價值豐富，有眾多保健功效。麻籽中含有25％以上的蛋白質、25％的淀粉和30％的粗脂肪，以及大量的膳食纖維和礦物質，自古以來就是勞動人民重要的營養來源。麻籽油是一種具有獨特脂肪酸譜的保健食用油，對糖尿病、癌癥、狼瘡等疾病有潛在的健康益處。
工業大麻采摘收集曬干后，工業大麻原料需要進行篩選去除雜物以進行后續加工，現有的大麻籽粒篩選裝置結構過于簡單，無法對大麻籽粒進行多次篩選，導致篩選得到的成品中雜質去除不徹底，影響大麻籽粒后續加工的質量。
發明內容
本發明的目的在于提供一種工業大麻籽粒分級篩選裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種工業大麻籽粒分級篩選裝置，包括篩選箱、設置于所述篩選箱內部的篩選機構和驅動機構，所述篩選機構包括第一篩網、第二篩網、底板、轉軸以及套筒，所述第二篩網為環形結構，所述底板的周側通過第二篩網與所述第一篩網連接，其中，第一篩網和底板均與篩選箱的內壁轉動連接，第一篩網上開設有篩選槽，第一篩網和底板之間形成有篩選空間，將待篩選的大麻籽粒放入篩選槽中，對大麻籽粒進行一級篩選，篩選得到的物料進入篩選空間中進行二級篩選。
作為本發明進一步的方案：所述套筒與所述第一篩網固定連接，所述轉軸滑動安裝在所述套筒的內部，轉軸上端的周側設置有多根連桿，所述連桿的一端與所述轉軸鉸接，連桿的另一端活動安裝有滑動塊，所述第一篩網的周側開設有滑槽，所述滑動塊滑動安裝在所述滑槽內部。
作為本發明再進一步的方案：所述套筒的下端通過第一彈簧與所述底板連接，所述轉軸的下端貫穿套筒并向下伸出，且轉軸的下端固定安裝有從動齒輪。
作為本發明再進一步的方案：所述驅動機構包括底座和安裝在所述底座內部的驅動電機，所述驅動電機的輸出端固定安裝有驅動齒輪，所述底板的底部固定安裝有齒圈，所述齒圈的內外兩側均設有齒，齒圈的外側齒與所述驅動齒輪嚙合，齒圈的內側齒嚙合有連接齒輪，所述連接齒輪轉動安裝在底板的底部，所述從動齒輪與所述連接齒輪嚙合。
作為本發明再進一步的方案：所述從動齒輪底部的偏心處設置有至少一個第一頂塊，所述底座的底部設置有與所述第一頂塊相配合的第二頂塊。
作為本發明再進一步的方案：所述轉軸上設置有若干限位條，所述套筒的內壁上開設有與所述限位條相適配的限位槽，限位條與限位槽滑動連接；所述轉軸的上端連接有若干氣管，所述連桿為空心結構，連桿的底部設置有若干氣嘴，所述氣管與所述連桿連通。
作為本發明再進一步的方案：所述轉軸上還設置有若干第一氣孔，所述套筒上設置有若干與所述第一氣孔對應的第二氣孔。
作為本發明再進一步的方案：所述第二篩網和底板之間還設置有擾動機構，所述擾動機構包括轉動安裝在所述底板上的轉動軸和固定安裝在所述轉動軸上的擾流葉片，所述擾流葉片的上端通過第二彈簧與所述第一篩網的底部連接，所述轉動軸的下端與所述連接齒輪的轉軸固定連接。
作為本發明再進一步的方案：所述篩選箱的頂部開設有進料口，所述進料口上可拆卸安裝有蓋體，所述蓋體上安裝有氣泵，所述轉軸為空心軸結構，所述氣泵的排氣端與所述轉軸的內部連通。
作為本發明再進一步的方案：所述篩選箱的側邊處開設有出料口，篩選箱的側邊處還滑動安裝有與所述出料口相適配的升降門，篩選箱上固定安裝有液壓桿，液壓桿的伸縮端與所述升降門連接；所述篩選箱的側壁上還開設有至少一個排氣口，排氣口上設置有濾網。
與現有技術相比，本發明的有益效果是：本發明通過篩選箱內部設置篩選機構和驅動機構，篩選機構包括第一篩網、第二篩網、底板、轉軸以及套筒，第一篩網上開設有篩選槽，第一篩網和底板之間形成有篩選空間，將待篩選的大麻籽粒放入篩選槽中，對大麻籽粒進行一級篩選，在此過程中，轉軸控制連桿上下擺動，分散第一篩網上的大麻籽粒，使?jié)M足要求的大麻籽?？焖偻ㄟ^第一篩網，篩選得到的物料進入篩選空間中進行二級篩選，在此過程中，對篩選空間中的大麻籽粒進行風選，風選過程中，得到篩選要求的大麻籽粒穿過第二篩網排出，本發明通過多級篩選的方式去除大麻籽粒中混入的雜物，提高大麻籽粒的篩選效率，降低大麻籽粒的篩選成本。
附圖說明

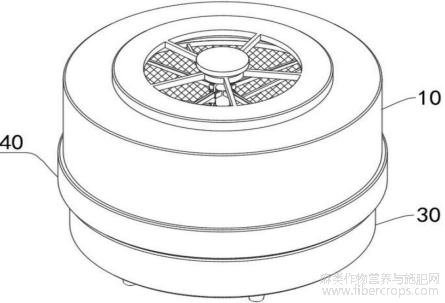

圖1為工業大麻籽粒分級篩選裝置的結構示意圖一。
圖1

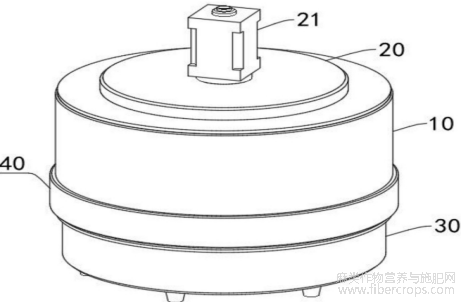

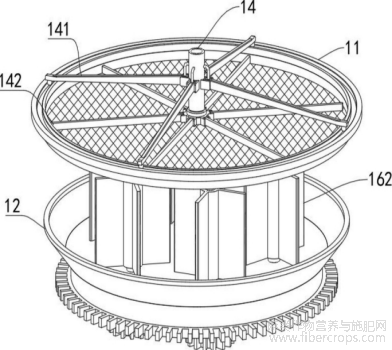

圖2為工業大麻籽粒分級篩選裝置的結構示意圖二。
圖2

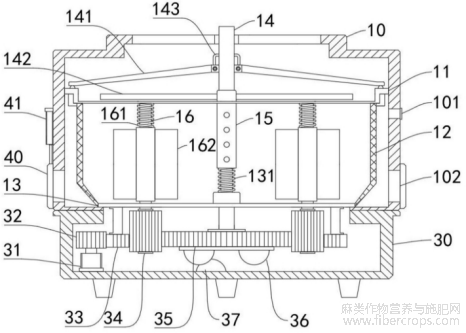

圖3為工業大麻籽粒分級篩選裝置的結構示意圖剖視圖。
圖3

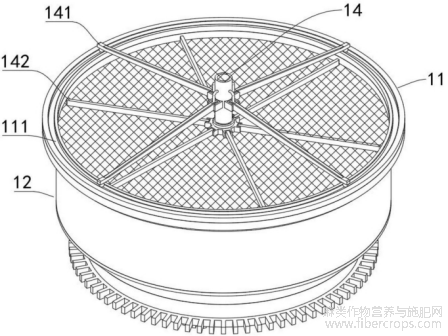

圖4為工業大麻籽粒分級篩選裝置中第一篩網的結構示意圖。
圖4

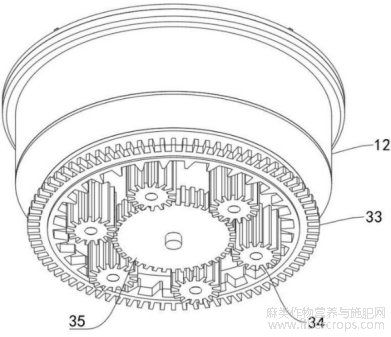

圖5為工業大麻籽粒分級篩選裝置中齒圈、連接齒輪和從動齒輪的結構示意圖。
圖5
圖6為工業大麻籽粒分級篩選裝置中擾動機構的結構示意圖。
圖6
圖7為工業大麻籽粒分級篩選裝置中擾動機構的正視圖。
圖7

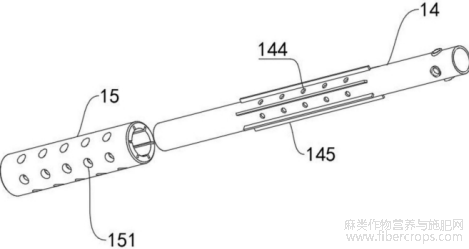

圖8為工業大麻籽粒分級篩選裝置中轉軸和套筒的結構示意圖。
圖8
圖中：10 篩選箱、101 排氣口、102 出料口、11 第一篩網、111 滑槽、12 第二篩網、13 底板、131 第一彈簧、14 轉軸、141 連桿、142 攪拌桿、143 氣管、144 第一氣孔、145 限位條、15 套筒、151 第二氣孔、16 擾動機構、161 第二彈簧、162 擾流葉片、20 蓋體、21 氣泵、30 底座、31 驅動電機、32 驅動齒輪、33 齒圈、34 連接齒輪、35 從動齒輪、36 第一頂塊、37 第二頂塊、40 升降門、41 液壓桿。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
實施例1
請參閱圖1 圖8，本發明實施例中，一種工業大麻籽粒分級篩選裝置，包括篩選箱10、設置于所述篩選箱10內部的篩選機構和驅動機構，所述篩選機構包括第一篩網11、第二篩網12、底板13、轉軸14以及套筒15，所述第二篩網12為環形結構，所述底板13的周側通過第二篩網12與所述第一篩網11連接，其中，第一篩網11和底板13均與篩選箱10的內壁轉動連接，第一篩網11上開設有篩選槽，第一篩網11和底板13之間形成有篩選空間，將待篩選的大麻籽粒放入篩選槽中，對大麻籽粒進行一級篩選，篩選得到的物料進入篩選空間中進行二級篩選，通過多級篩選的方式去除大麻籽粒中混入的雜物。
如圖3所示，在本申請實施例中，所述套筒15與所述第一篩網11固定連接，所述轉軸14滑動安裝在所述套筒15的內部，轉軸14上端的周側設置有多根連桿141，所述連桿141的一端與所述轉軸14鉸接，連桿141的另一端活動安裝有滑動塊，所述第一篩網11的周側開設有滑槽111，所述滑動塊滑動安裝在所述滑槽111內部，當轉軸14沿套筒15上下滑動時，轉軸14控制連桿141上下擺動，分散第一篩網11上的大麻籽粒，使?jié)M足要求的大麻籽粒快速通過第一篩網11；
進一步的，在本申請實施例中，所述套筒15的下端通過第一彈簧131與所述底板13連接，所述轉軸14的下端貫穿套筒15并向下伸出，且轉軸14的下端固定安裝有從動齒輪35，當從動齒輪35處于旋轉狀態時帶動轉軸14轉動，轉軸14帶動套筒15同步轉動，所述套筒15的上端設置有至少一根攪拌桿142，當套筒15處于旋轉狀態時驅動攪拌桿142轉動，提高大麻籽粒的分散效率。
在本申請實施例中，所述驅動機構包括底座30和安裝在所述底座30內部的驅動電機31，所述驅動電機31的輸出端固定安裝有驅動齒輪32，所述底板13的底部固定安裝有齒圈33，所述齒圈33的內外兩側均設有齒，齒圈33的外側齒與所述驅動齒輪32嚙合，齒圈33的內側齒嚙合有連接齒輪34，所述連接齒輪34轉動安裝在底板13的底部，所述從動齒輪35與所述連接齒輪34嚙合，驅動齒輪32通過齒圈33和連接齒輪34帶動從動齒輪35旋轉；
進一步的，在本申請實施例中，所述從動齒輪35底部的偏心處設置有至少一個第一頂塊36，所述底座30的底部設置有與所述第一頂塊36相配合的第二頂塊37，在從動齒輪35旋轉過程中，當?shù)谝豁攭K36與第二頂塊37發生碰撞時，第二頂塊37將第一頂塊36和從動齒輪35頂起，從而帶動轉軸14上升，第一頂塊36與第二頂塊37分離后，轉軸14在第一彈簧131的彈力作用下復位。
請參閱圖3以及圖8，在本申請實施例中，所述轉軸14上設置有若干限位條145，所述套筒15的內壁上開設有與所述限位條145相適配的限位槽，限位條145與限位槽滑動連接；所述轉軸14的上端連接有若干氣管143，所述連桿141為空心結構，連桿141的底部設置有若干氣嘴，所述氣管143與所述連桿141連通，氣管143用于為連桿141底部的氣嘴供氣，使氣嘴將氣體噴向大麻籽粒，提高大麻籽粒與雜物的分離效率；
進一步的，在本申請實施例中，所述轉軸14上還設置有若干第一氣孔144，所述套筒15上設置有若干與所述第一氣孔144對應的第二氣孔151，當?shù)谝粴饪?44與第二氣孔151連通時，氣體吹向篩選空間，對篩選空間中的大麻籽粒進行風選，風選過程中，得到篩選要求的大麻籽粒穿過第二篩網12排出。
請再次參閱圖1 3，在本申請實施例中，所述篩選箱10的頂部開設有進料口，所述進料口上可拆卸安裝有蓋體20，所述蓋體20上安裝有氣泵21，所述轉軸14為空心軸結構，所述氣泵21的排氣端與所述轉軸14的內部連通；
進一步的，所述篩選箱10的側邊處開設有出料口102，篩選箱10的側邊處還滑動安裝有與所述出料口102相適配的升降門40，篩選箱10上固定安裝有液壓桿41，液壓桿41的伸縮端與所述升降門40連接，篩選完成后，通過液壓桿41將升降門40升起，使篩選后的物料能夠從出料口102排出；此外，在本申請實施例中，所述篩選箱10的側壁上還開設有至少一個排氣口101，排氣口101上設置有濾網，排氣口101用于排出風選時產生的廢氣。
還需要說明的是，在本申請實施例中，所述第一篩網11和第二篩網12均為孔徑可調節的篩網結構，具體可采用現有技術中的孔徑可調節的疊片篩網，在大麻籽粒篩選完成后，調節第一篩網11和第二篩網12的孔徑增大，使篩選過程中的產生的雜物從出料口102排出。
實施例2
請參閱圖1 圖8，本發明實施例中，一種工業大麻籽粒分級篩選裝置，包括篩選箱10、設置于所述篩選箱10內部的篩選機構和驅動機構，所述篩選機構包括第一篩網11、第二篩網12、底板13、轉軸14以及套筒15，所述第二篩網12為環形結構，所述底板13的周側通過第二篩網12與所述第一篩網11連接，其中，第一篩網11和底板13均與篩選箱10的內壁轉動連接，第一篩網11上開設有篩選槽，第一篩網11和底板13之間形成有篩選空間，將待篩選的大麻籽粒放入篩選槽中，對大麻籽粒進行一級篩選，篩選得到的物料進入篩選空間中進行二級篩選，通過多級篩選的方式去除大麻籽粒中混入的雜物。
如圖3所示，在本申請實施例中，所述套筒15與所述第一篩網11固定連接，所述轉軸14滑動安裝在所述套筒15的內部，轉軸14上端的周側設置有多根連桿141，所述連桿141的一端與所述轉軸14鉸接，連桿141的另一端活動安裝有滑動塊，所述第一篩網11的周側開設有滑槽111，所述滑動塊滑動安裝在所述滑槽111內部，當轉軸14沿套筒15上下滑動時，轉軸14控制連桿141上下擺動，分散第一篩網11上的大麻籽粒，使?jié)M足要求的大麻籽?？焖偻ㄟ^第一篩網11；
進一步的，在本申請實施例中，所述套筒15的下端通過第一彈簧131與所述底板13連接，所述轉軸14的下端貫穿套筒15并向下伸出，且轉軸14的下端固定安裝有從動齒輪35，當從動齒輪35處于旋轉狀態時帶動轉軸14轉動，轉軸14帶動套筒15同步轉動，所述套筒15的上端設置有至少一根攪拌桿142，當套筒15處于旋轉狀態時驅動攪拌桿142轉動，提高大麻籽粒的分散效率。
在本申請實施例中，所述驅動機構包括底座30和安裝在所述底座30內部的驅動電機31，所述驅動電機31的輸出端固定安裝有驅動齒輪32，所述底板13的底部固定安裝有齒圈33，所述齒圈33的內外兩側均設有齒，齒圈33的外側齒與所述驅動齒輪32嚙合，齒圈33的內側齒嚙合有連接齒輪34，所述連接齒輪34轉動安裝在底板13的底部，所述從動齒輪35與所述連接齒輪34嚙合，驅動齒輪32通過齒圈33和連接齒輪34帶動從動齒輪35旋轉；
進一步的，在本申請實施例中，所述從動齒輪35底部的偏心處設置有至少一個第一頂塊36，所述底座30的底部設置有與所述第一頂塊36相配合的第二頂塊37，在從動齒輪35旋轉過程中，當?shù)谝豁攭K36與第二頂塊37發生碰撞時，第二頂塊37將第一頂塊36和從動齒輪35頂起，從而帶動轉軸14上升，第一頂塊36與第二頂塊37分離后，轉軸14在第一彈簧131的彈力作用下復位。
請參閱圖3以及圖8，在本申請實施例中，所述轉軸14上設置有若干限位條145，所述套筒15的內壁上開設有與所述限位條145相適配的限位槽，限位條145與限位槽滑動連接；所述轉軸14的上端連接有若干氣管143，所述連桿141為空心結構，連桿141的底部設置有若干氣嘴，所述氣管143與所述連桿141連通，氣管143用于為連桿141底部的氣嘴供氣，使氣嘴將氣體噴向大麻籽粒，提高大麻籽粒與雜物的分離效率；
進一步的，在本申請實施例中，所述轉軸14上還設置有若干第一氣孔144，所述套筒15上設置有若干與所述第一氣孔144對應的第二氣孔151，當?shù)谝粴饪?44與第二氣孔151連通時，氣體吹向篩選空間，對篩選空間中的大麻籽粒進行風選，風選過程中，得到篩選要求的大麻籽粒穿過第二篩網12排出。
請再次參閱圖1 3，在本申請實施例中，所述篩選箱10的頂部開設有進料口，所述進料口上可拆卸安裝有蓋體20，所述蓋體20上安裝有氣泵21，所述轉軸14為空心軸結構，所述氣泵21的排氣端與所述轉軸14的內部連通；
進一步的，所述篩選箱10的側邊處開設有出料口102，篩選箱10的側邊處還滑動安裝有與所述出料口102相適配的升降門40，篩選箱10上固定安裝有液壓桿41，液壓桿41的伸縮端與所述升降門40連接，篩選完成后，通過液壓桿41將升降門40升起，使篩選后的物料能夠從出料口102排出；此外，在本申請實施例中，所述篩選箱10的側壁上還開設有至少一個排氣口101，排氣口101上設置有濾網，排氣口101用于排出風選時產生的廢氣。
還需要說明的是，在本申請實施例中，所述第一篩網11和第二篩網12均為孔徑可調節的篩網結構，具體可采用現有技術中的孔徑可調節的疊片篩網，在大麻籽粒篩選完成后，調節第一篩網11和第二篩網12的孔徑增大，使篩選過程中的產生的雜物從出料口102排出。
實施例2與實施例1的區別在于
在本申請實施例中，所述第二篩網12和底板13之間還設置有擾動機構16，所述擾動機構16包括轉動安裝在所述底板13上的轉動軸和固定安裝在所述轉動軸上的擾流葉片162，所述擾流葉片162的上端通過第二彈簧161與所述第一篩網11的底部連接，所述轉動軸的下端與所述連接齒輪34的轉軸固定連接，在風選過程中，連接齒輪34的轉軸驅動轉動軸旋轉，使轉動軸控制擾流葉片162轉動，利用擾流葉片162將大麻籽粒和雜物拍散，使大麻籽粒和雜物快速分離，提高大麻籽粒的篩選效率。
對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
文章摘自國家發明專利，一種工業大麻籽粒分級篩選裝置，發明人:高金虎，馮旭平，康紅梅，趙銘森，孔佳茜，孟曉康，申請?zhí)?/font>:202411645933.6，申請日:2024.11.18。
