摘 要:本發明公布了一種亞麻收割打捆機，屬于亞麻收獲技術領域，包括：底座，底座內開設有圓形腔，底座上固接有豎向通道，豎向通道的左上方固接有進料通道；上料機構，其用于將亞麻桿輸送到進料通道中；壓座，其滑動連接在豎向通道中；推座，其滑動連接在圓形腔中；捆綁機構，其用于將亞麻桿綁扎成型。本發明的有益效果是，通過上料機構將亞麻桿輸送到進料通道中，亞麻桿經豎向通道進入圓形腔中，壓座下降使亞麻桿在圓形腔中被壓緊實，形成圓捆狀，通過推座將圓捆狀的亞麻桿推出，并通過捆綁機構將亞麻桿綁扎成型，可以自動化的完成亞麻桿的打捆操作，相較于傳統的人工打捆方式而言，可以極大的提高效率并降低勞動強度。
權利要求書
1.一種亞麻收割打捆機，其特征在于，包括：
底座，所述底座內開設有圓形腔，底座上固接有豎向通道，豎向通道的左上方固接有進料通道；
上料機構，其用于將亞麻桿輸送到進料通道中；
壓座，其滑動連接在豎向通道中，用于將亞麻桿壓入圓形腔中形成圓捆狀；
推座，其滑動連接在圓形腔中，用于將圓捆狀的亞麻桿推出；
捆綁機構，其位于底座的前側，推座將圓捆狀的亞麻桿推出時，捆綁機構用于將亞麻桿綁扎成型。
2.根據權利要求1所述的一種亞麻收割打捆機，其特征在于，所述上料機構包括：
架體，其頂部與進料通道的左側固定連接，架體內轉動連接有主動輥和從動輥，架體的前側固接有上料電機，上料電機用于驅動主動輥轉動；以及，
輸送皮帶，其用于聯動主動輥和從動輥。
3.根據權利要求2所述的一種亞麻收割打捆機，其特征在于，所述架體中還固接有兩根導向輥，其用于對輸送皮帶的頂部進行導向，使輸送皮帶的頂部呈水平狀。
4.根據權利要求1所述的一種亞麻收割打捆機，其特征在于，所述壓座的右側縱向均勻固接有支桿，豎向通道的右側板上對應支桿的位置開設有通槽，所述支桿的頭部一體固接有升降座，豎向通道的右側板外壁固接有罩體，所述罩體與底座之間縱向均勻轉動連接有絲桿，所述升降座與絲桿嚙合，罩體內轉動連接有軸桿，軸桿與絲桿的頂部通過錐齒輪副聯動，罩體的前側固接有升降電機，升降電機用于驅動軸桿轉動。
5.根據權利要求4所述的一種亞麻收割打捆機，其特征在于，所述通槽內固接有一對鋸齒狀的橡膠條，成對的兩個橡膠條相互咬合。
6.根據權利要求1所述的一種亞麻收割打捆機，其特征在于，所述底座的后側固接有電動推桿，所述電動推桿的伸縮部與推座固定連接。
7.根據權利要求1所述的一種亞麻收割打捆機，其特征在于，所述捆綁機構包括：
齒環，所述底座的前側開設有槽體，所述齒環轉動連接在槽體中；
線輪，其轉動連接在齒環上，用于放卷綁繩；以及，
捆綁電機，其固接在底座的左側外壁，捆綁電機的輸出軸上固接有驅動齒輪，所述驅動齒輪與齒環嚙合。
8.根據權利要求7所述的一種亞麻收割打捆機，其特征在于，所述齒環上固接有定位軸，所述定位軸上滑動連接有頂座，頂座與齒環之間圓周均勻固接有伸縮桿，所述伸縮桿上套設有彈簧，所述線輪滑動套接在定位軸上，定位軸內開設有螺孔，所述螺孔中嚙合有螺桿，所述螺桿的一端固接有圓盤。
技術領域
本發明涉及亞麻收獲技術領域，具體涉及一種亞麻收割打捆機。
背景技術
亞麻是一種一年生草本植物，喜涼爽濕潤氣候，耐寒，怕高溫，適宜種植在土層深厚、土質疏松肥沃、排水性好的土壤，纖維用亞麻的莖皮含纖維很多，是人類最早使用的天然植物纖維之一，具有吸汗、透氣性良好等特點，適合制作夏季衣物。
亞麻桿收獲后，為便于存儲和運輸，需要將亞麻桿綁扎成捆狀，現有技術中，亞麻桿的打捆主要依靠人工操作完成，工人將亞麻桿團抱成捆狀，再使用綁繩綁縛，這種方式不僅效率低下，且勞動強度大。
發明內容
為解決上述問題，本發明提供了一種亞麻收割打捆機，本發明是通過以下技術方案來實現的。
一種亞麻收割打捆機，包括：
底座，所述底座內開設有圓形腔，底座上固接有豎向通道，豎向通道的左上方固接有進料通道；
上料機構，其用于將亞麻桿輸送到進料通道中；
壓座，其滑動連接在豎向通道中，用于將亞麻桿壓入圓形腔中形成圓捆狀；
推座，其滑動連接在圓形腔中，用于將圓捆狀的亞麻桿推出；
捆綁機構，其位于底座的前側，推座將圓捆狀的亞麻桿推出時，捆綁機構用于將亞麻桿綁扎成型。
優選的，所述上料機構包括：
架體，其頂部與進料通道的左側固定連接，架體內轉動連接有主動輥和從動輥，架體的前側固接有上料電機，上料電機用于驅動主動輥轉動；以及，
輸送皮帶，其用于聯動主動輥和從動輥。
優選的，所述架體中還固接有兩根導向輥，其用于對輸送皮帶的頂部進行導向，使輸送皮帶的頂部呈水平狀。
優選的，所述壓座的右側縱向，向通道的右側板上對應支桿的位置開設有通槽，所述支桿的頭部一體固接有升降座，豎向通道的右側板外壁固接有罩體，所述罩體與底座之間縱向均勻轉動連接有絲桿，所述升降座與絲桿嚙合，罩體內轉動連接有軸桿，軸桿與絲桿的頂部通過錐齒輪副聯動，罩體的前側固接有升降電機，升降電機用于驅動軸桿轉動。
優選的，所述通槽內固接有一對鋸齒狀的橡膠條，成對的兩個橡膠條相互咬合。
優選的，所述底座的后側固接有電動推桿，所述電動推桿的伸縮部與推座固定連接。
優選的，所述捆綁機構包括：
齒環，所述底座的前側開設有槽體，所述齒環轉動連接在槽體中；
線輪，其轉動連接在齒環上，用于放卷綁繩；以及，
捆綁電機，其固接在底座的左側外壁，捆綁電機的輸出軸上固接有驅動齒輪，所述驅動齒輪與齒環嚙合。
優選的，所述齒環上固接有定位軸，所述定位軸上滑動連接有頂座，頂座與齒環之間圓周均勻固接有伸縮桿，所述伸縮桿上套設有彈簧，所述線輪滑動套接在定位軸上，定位軸內開設有螺孔，所述螺孔中嚙合有螺桿，所述螺桿的一端固接有圓盤。
本發明的有益效果是，通過上料機構將亞麻桿輸送到進料通道中，亞麻桿經豎向通道進入圓形腔中，且亞麻桿也在豎向通道中堆積，然后壓座下降，使得亞麻桿全部進入圓形腔中，壓座將亞麻桿壓緊實，且亞麻桿在圓形腔中形成圓捆狀，通過推座將圓捆狀的亞麻桿推出，并通過捆綁機構將亞麻桿綁扎成型，可以自動化的完成亞麻桿的打捆操作，相較于傳統的人工打捆方式而言，可以極大的提高效率并降低勞動強度。
附圖說明
為了更清楚地說明本發明的技術方案，下面將對具體實施方式描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

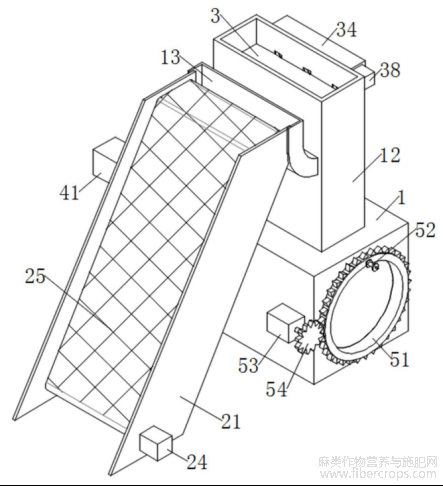

圖1：本發明所述一種亞麻收割打捆機的軸測圖；
圖1

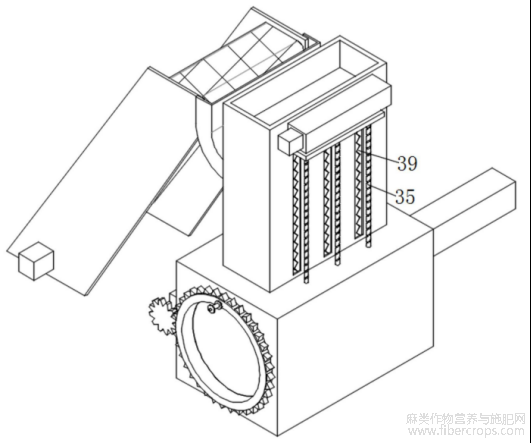

圖2：本發明所述一種亞麻收割打捆機另一角度的立體示意圖；
圖2

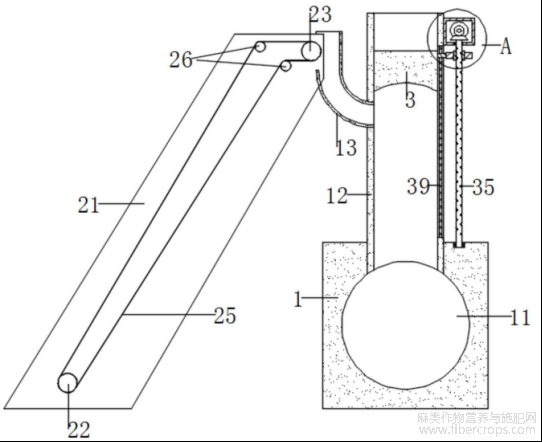

圖3：本發明所述一種亞麻收割打捆機的剖視圖；
圖3

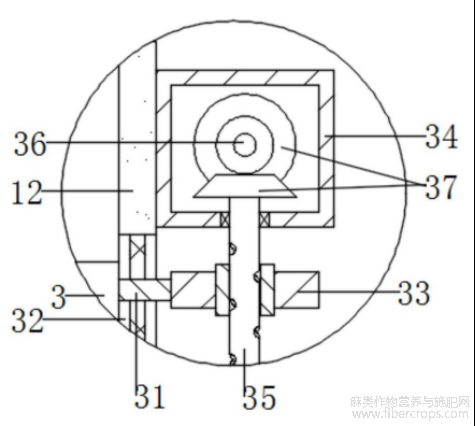

圖4：圖3所示A處的局部放大圖；
圖4

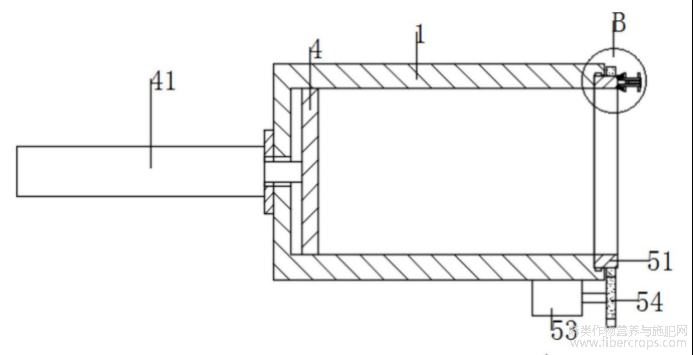

圖5：本發明所述底座的剖視圖；
圖5

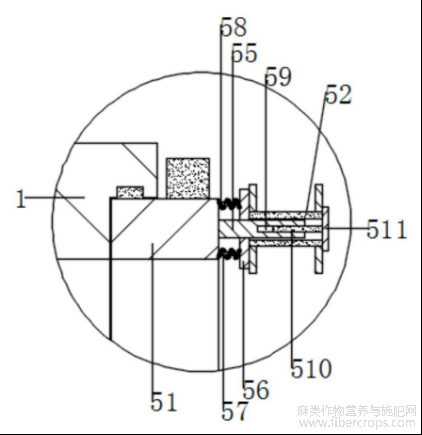

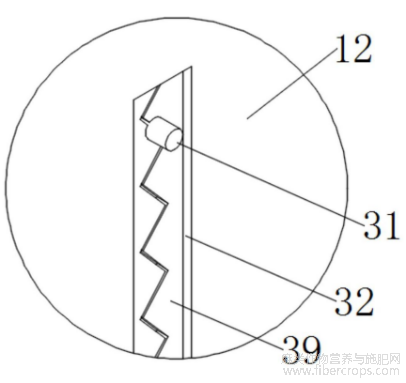

圖6：圖5所示B處的局部放大圖；
圖6

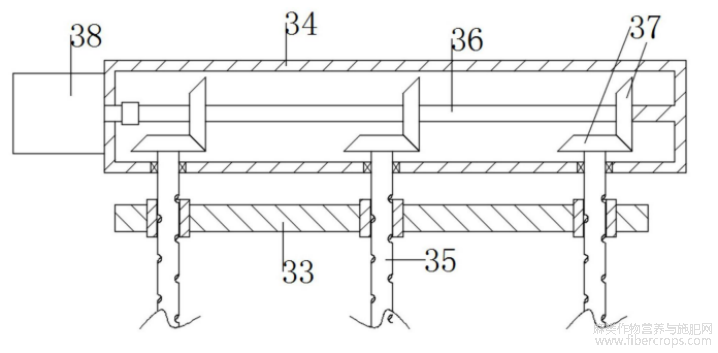

圖7：本發明所述罩體的內部結構示意圖；
圖7
圖8：本發明所述橡膠條的結構示意圖。
圖8
附圖標記如下：
1 底座，11 圓形腔，12 豎向通道，13 進料通道，21 架體，22 主動輥，23 從動輥， 24 上料電機，25 輸送皮帶，26 導向輥，3 壓座，31 支桿，32 通槽，33 升降座，34 罩體， 35 絲桿，36 軸桿，37 錐齒輪副，38 升降電機，39 橡膠條，4 推座，41 電動推桿，51 齒環， 52 線輪，53 捆綁電機，54 驅動齒輪，55 定位軸，56 頂座，57 伸縮桿，58 彈簧，59 螺孔， 510 螺桿，511 圓盤。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。
如圖1 8所示，一種亞麻收割打捆機，包括：
底座1，底座1內開設有圓形腔11，底座1上固接有豎向通道12，豎向通道12的左上方固接有進料通道13；
上料機構，其用于將亞麻桿輸送到進料通道13中；
壓座3，其滑動連接在豎向通道12中，用于將亞麻桿壓入圓形腔11中形成圓捆狀；
推座4，其滑動連接在圓形腔11中，用于將圓捆狀的亞麻桿推出；
捆綁機構，其位于底座1的前側，推座4將圓捆狀的亞麻桿推出時，捆綁機構用于將亞麻桿綁扎成型。
進一步地，上料機構包括：
架體21，其頂部與進料通道13的左側固定連接，架體21內轉動連接有主動輥22和從動輥23，架體21的前側固接有上料電機24，上料電機24用于驅動主動輥22轉動；以及，
輸送皮帶25，其用于聯動主動輥22和從動輥23。
進一步地，架體21中還固接有兩根導向輥26，其用于對輸送皮帶25的頂部進行導 向，使輸送皮帶25的頂部呈水平狀。
進一步地，壓座3的右側縱向均勻固接有支桿31，豎向通道12的右側板上對應支桿 31的位置開設有通槽32，支桿31的頭部一體固接有升降座33，豎向通道12的右側板外壁固接有罩體34，罩體34與底座1之間縱向均勻轉動連接有絲桿35，升降座33與絲桿35嚙合，罩體34內轉動連接有軸桿36，軸桿36與絲桿35的頂部通過錐齒輪副37聯動，罩體34的前側固接有升降電機38，升降電機38用于驅動軸桿36轉動。
進一步地，通槽32內固接有一對鋸齒狀的橡膠條39，成對的兩個橡膠條39相互咬合。
進一步地，底座1的后側固接有電動推桿41，電動推桿41的伸縮部與推座4固定連接。
進一步地，捆綁機構包括：
齒環51，底座1的前側開設有槽體，齒環51轉動連接在槽體中；
線輪52，其轉動連接在齒環51上，用于放卷綁繩；以及，
捆綁電機53，其固接在底座1的左側外壁，捆綁電機53的輸出軸上固接有驅動齒輪 54，驅動齒輪54與齒環51嚙合。
進一步地，齒環51上固接有定位軸55，定位軸55上滑動連接有頂座56，頂座56與齒環51之間圓周均勻固接有伸縮桿57，伸縮桿57上套設有彈簧58，線輪52滑動套接在定位軸55上，定位軸55內開設有螺孔59，螺孔59中嚙合有螺桿510，螺桿510的一端固接有圓盤511。
本發明的一個具體實施方式為：
如圖5 6所示，首先進行線輪52的安裝，且線輪52上卷繞有綁繩，將線輪52的中心筒與定位軸55插接，然后將螺桿510擰入螺孔59中，帶圓盤511與線輪52的前側接觸時，繼續 擰動螺桿510可以通過圓盤511將線輪52向后推動，從而使得彈簧58壓縮，彈簧58的壓縮反力使得頂座56擠壓線輪52，且可以調整擠壓力度，擠壓力度不同時，頂座56與線輪52的摩擦力不同，從而使得線輪52轉動的阻力變化，在綁扎時，可以使得綁繩處于張緊狀態。
如圖1 3所示，首先啟動上料電機24，上料電機24帶動主動輥22轉動，從而輸送皮帶25轉動，將亞麻桿置于輸送皮帶25上，輸送皮帶25將亞麻桿輸送到進料通道13中，亞麻豎向通道12進入圓形腔11，帶圓形腔11裝滿后也會在豎向通道12中堆積，待亞麻桿填滿圓形腔11和豎向通道12后，上料電機24制動。
然后啟動升降電機38，如圖3和圖7所示，升降電機38帶動軸桿36轉動，軸桿36通過 錐齒輪副37帶動絲桿35轉動，絲桿35驅動升降座33下降，并帶動壓座3下降，使得亞麻桿全 部進入圓形腔11中，壓座3將亞麻桿壓緊實，且亞麻桿在圓形腔11中形成圓捆狀，然后升降電機38制動。
如圖2和圖8所示，設置有橡膠條39，支桿31從橡膠條39之間通過，當支桿31通過后，橡膠條39在彈力作用下復位咬合，可以減少亞麻桿在上料時彌漫的灰塵。
啟動電動推桿41和捆綁電機53。
如圖5所示，電動推桿41工作時將推座4向前推動，從而將圓捆狀的亞麻桿推出。
捆綁電機53工作時帶動驅動齒輪54轉動，驅動齒輪54帶動與其嚙合的齒環51轉動，在亞麻桿推出時，將綁繩的一端固定在亞麻桿上，繞后齒環51轉動時帶動線輪52繞齒環 51的中心公轉，此時由于綁繩的一端固定，綁繩在線輪52上放卷，由于線輪52轉動時有阻力，使得綁繩處于張緊狀態，帶亞麻桿全部推出后，將綁繩剪斷打結即可。
然后使壓座3和推座4復位，重新進行下一次的打捆操作。
以上公開的本發明優選實施例只是用于幫助闡述本發明。優選實施例并沒有詳盡敘述所有的細節，也不限制該發明僅為的具體實施方式。顯然，根據本說明書的內容，可作 很多的修改和變化。本說明書選取并具體描述這些實施例，是為了更好地解釋本發明的原理和實際應用，從而使所屬技術領域技術人員能很好地理解和利用本發明。本發明僅受權利要求書及其全部范圍和等效物的限制。
文章摘自國家發明專利，一種亞麻收割打捆機，發明人：鄒喬生,張正,守合熱提·牙地卡爾,祖勒胡瑪爾·烏斯?jié)M江,阿里別里根·哈孜太,哈尼帕·哈再斯,崔新菊,朱增芳,申請?zhí)?/font>：202411819342.6，申請日：2024.12.11
