摘 要：本發明公開了一種苧麻收割機的打剝收集裝置，其技術方案要點是包括打剝管罩，打剝管罩內安裝有粗打剝輥組、細打剝輥組和調節輥，調節輥安裝在粗打剝輥組和細打剝輥組之間，調節輥的兩端均安裝有浮動機構。本發明具有以下有益效果：浮動機構使得調節輥能夠彈性的擠壓緊迫苧麻，能夠穩定拉伸打剝中的苧麻，保持苧麻纖維被筆直拉長，避免形變，確保打剝品質，確保打剝效果，提高打剝后苧麻的質量。
技術要點
1.苧麻收割機的打剝收集裝置，包括有機架(1)，其特征是：所述機架(1)上安裝有控制臺(11)、用于輸送苧麻的輸送裝置(2)和用于存放苧麻的儲料箱(3)，所述儲料箱(3)的箱口處安裝有用于打剝苧麻的打剝裝置(4)，所述打剝裝置(4)與輸送裝置(2)相連接，并且安裝在輸送裝置(2)的后端，所述打剝裝置(4)包括有固定連接在儲料箱(3)上的打剝管罩(41)，所述打剝管罩(41)內安裝有粗打剝輥組(42)、細打剝輥組(43)和調節輥(44)，所述調節輥(44)安裝在粗打剝輥組(42)和細打剝輥組(43)之間，所述調節輥(44)的兩端均安裝有浮動機構(45)。
2.根據權利要求1所述的苧麻收割機的打剝收集裝置，其特征是：所述浮動機構(45)包括有安裝板(451)，所述安裝板(451)設置有浮動孔(452)，所述浮動孔(452)內設置有浮動塊(453)和滑槽(456)，所述浮動塊(453)的四周連接有若干個浮動彈簧(454)和兩個滑孔(457)，兩個所述滑孔(457)穿設有滑桿(458)，所述滑桿(457)與滑槽(456)滑動連接，若干個所述浮動彈簧(454)的一端均連接在浮動孔(452)的內壁上，所述浮動孔(452)的孔口還安裝有用于限位若干個浮動彈簧(454)的限位環(455)。
3.根據權利要求1所述的苧麻收割機的打剝收集裝置，其特征是：所述粗打剝輥組(42)包括有第一粗打剝輥(421)和第二粗打剝輥(422)，所述第一粗打剝輥(421)設置在第二粗打剝輥(422)的上方，所述第一粗打剝輥(421)和第二粗打剝輥(422)上均設置有若干個橫截面為梯形的粗打剝凸起(423)，所述第一粗打剝輥(421)的兩端還均轉動連接有擺臂(424)，兩個所述擺臂(424)均設置有旋轉塊(425)和配重塊(426)，兩個所述旋轉塊(425)分別轉動連接在打剝管罩(41)的兩側內壁上，所述打剝管罩(41)的兩側內壁上還均安裝有電動伸縮桿(46)，兩個所述電動伸縮桿(46)均安裝有頂桿(461)，兩個所述頂桿(461)分別設置在相應的配重塊(426)下方。
4.根據權利要求1所述的苧麻收割機的打剝收集裝置，其特征是：所述細打剝輥組(43)包括有打剝小輥(431)和打剝大輥(432)，所述打剝小輥(431)設置在調節輥(44)的后方，并且設置在打剝大輥(432)的斜前上方，所述調節輥(44)、打剝小輥(431)和打剝大輥(432)上均設置有尺寸不等的細打剝?nèi)~片(433)。
5.根據權利要求4所述的苧麻收割機的打剝收集裝置，其特征是：所述打剝管罩(41)上設置有弧形凸起(411)，所述弧形凸起(411)形成用于容納部分打剝小輥(431)的容納腔。
6.根據權利要求1?5中任意一項所述的苧麻收割機的打剝收集裝置，其特征是：所述打剝管罩(41)的后端還安裝有擺動電機(5)，所述擺動電機(5)的輸出軸上安裝有朝后左右擺動的擺動桿(51)。
7.根據權利要求1?5中任意一項所述的苧麻收割機的打剝收集裝置，其特征是：所述儲料箱(3)在打剝管罩(41)的后端下方還安裝有向斜后方吹風的吹風機(6)，所述吹風機(6)的的吹風口上方還安裝有向后下方傾斜的防護格柵(61)。
8.根據權利要求1?5中任意一項所述的苧麻收割機的打剝收集裝置，其特征是：所述輸送裝置(2)包括有輸送架(21)，所述輸送架(21)轉動連接在打剝管罩(41)上，所述輸送架(21)上安裝有輸送帶(22)和夾持機構(7)，所述夾持機構(7)包括有夾持架(71)，所述夾持架(71)上安裝有第一夾持帶(72)和第二夾持帶(73)，所述第一夾持帶(72)和第二夾持帶(73)之間設置有用于夾持苧麻的夾持通道，以形成夾持帶組，所述夾持帶組和輸送帶(22)之間的間距向后逐漸縮小，在工作時，夾持帶組的輸送速度小與輸送帶(22)的輸送速度。
9.根據權利要求8所述的苧麻收割機的打剝收集裝置，其特征是：所述夾持架(71)的后端上還安裝有集堆機構(8)，所述集堆機構(8)包括有轉動輥(81)，所述轉動輥(81)的上端轉動連接在夾持架(71)上，所述轉動輥(81)上安裝有拍打板(82)，所述轉動輥(82)的上端連接有旋轉臂(83)。
10.根據權利要求8所述的苧麻收割機的打剝收集裝置，其特征是：所述輸送帶(22)上等距設置有多個輸送板(24)。
技術領域
本發明涉及一種收割機的裝置，更具體地說，它涉及一種苧麻收割機的打剝收集裝置。
背景技術
苧麻收割機是自動化收割苧麻的機械。通過機械化收割可以有效降低勞動強度，提高工作效率，支持不斷更新迭代的先進現代化收割機械是推廣苧麻種植的重要方式。
苧麻收割機上安裝打剝裝置，將苧麻收割后打剝后再收入后方的儲料箱內。由于是在收割后直接打剝，因此基于收獲的苧麻量是不穩定的情況下，在打剝的過程中打剝的苧麻容易拉伸不穩定，從而出現打剝效果差的問題。。
發明內容
針對現有技術存在的不足，本發明的目的在于提供一種苧麻收割機的打剝收集裝置，該裝置裝置能夠穩定拉伸打剝中的苧麻。
為實現上述目的，本發明提供了如下技術方案：苧麻收割機的打剝收集裝置，包括有機架，機架上安裝有控制臺、用于輸送苧麻的輸送裝置和用于存放苧麻的儲料箱，儲料箱的箱口處安裝有用于打剝苧麻的打剝裝置，打剝裝置與輸送裝置相連接，并且安裝在輸送裝置的后端，打剝裝置包括有固定連接在儲料箱上的打剝管罩，打剝管罩內安裝有粗打剝輥組、細打剝輥組和調節輥，調節輥安裝在粗打剝輥組和細打剝輥組之間，調節輥的兩端均安裝有浮動機構。
本發明進一步設置為：浮動機構包括有安裝板，安裝板設置有浮動孔，浮動孔內設置有浮動塊和滑槽，浮動塊的四周連接有若干個浮動彈簧和兩個滑孔，兩個滑孔穿設有滑桿，滑桿與滑槽滑動連接，若干個浮動彈簧的一端均連接在浮動孔的內壁上，浮動孔的孔口還安裝有用于限位若干個浮動彈簧的限位環。
本發明進一步設置為：粗打剝輥組包括有第一粗打剝輥和第二粗打剝輥，第一粗打剝輥設置在第二粗打剝輥的上方，第一粗打剝輥和第二粗打剝輥上均設置有若干個橫截面為梯形的粗打剝凸起，第一粗打剝輥的兩端還均轉動連接有擺臂，兩個擺臂均設置有旋轉塊和配重塊，兩個旋轉塊分別轉動連接在打剝管罩的兩側內壁上，打剝管罩的兩側內壁上還均安裝有電動伸縮桿，兩個電動伸縮桿均安裝有頂桿，兩個頂桿分別設置在相應的配重塊下方。
本發明進一步設置為：細打剝輥組包括有打剝小輥和打剝大輥，打剝小輥設置在調節輥的后方，并且設置在打剝大輥的斜前上方，調節輥、打剝小輥和打剝大輥上均設置有尺寸不等的細打剝?nèi)~片。
本發明進一步設置為：打剝管罩上設置有弧形凸起，弧形凸起形成用于容納部分打剝小輥的容納腔。
本發明進一步設置為：打剝管罩的后端安裝有擺動電機，擺動電機的輸出軸上安裝有朝后左右擺動的擺動桿。
本發明進一步設置為：儲料箱在打剝管罩的后端下方安裝有向斜后方吹風的吹風機，吹風機的的吹風口上方還安裝有向后下方傾斜的防護格柵。
本發明進一步設置為：輸送裝置包括有輸送架，輸送架轉動連接在打剝管罩上，輸送架上安裝有輸送帶和夾持機構，夾持機構包括有夾持架，夾持架上安裝有第一夾持帶和第二夾持帶，第一夾持帶和第二夾持帶之間設置有用于夾持苧麻的夾持通道，以形成夾持帶組，夾持帶組和輸送帶之間的間距向后逐漸縮小，在工作時，夾持帶組的輸送速度小與輸送帶的輸送速度。
本發明進一步設置為：夾持架的后端上還安裝有集堆機構，集堆機構包括有轉動輥，轉動輥的上端轉動連接在夾持架上，轉動輥上安裝有拍打板，轉動輥的上端連接有旋轉臂。
本發明進一步設置為：輸送帶上等距設置有多個輸送板。
綜上所述，本發明具有以下有益效果：輸送裝置將苧麻輸送到打剝裝置，打剝裝置打剝苧麻并將打剝好的苧麻放入儲料箱內存放，在打剝苧麻時，粗打剝輥組先將苧麻初步粗打剝，將苧麻組織破碎分離，細打剝輥組再進一步打剝，使得苧麻纖維被分離出來，調節輥設置在粗打剝輥組和細打剝輥組之間，浮動機構使得調節輥能夠彈性的擠壓緊迫苧麻，能夠穩定拉伸打剝中的苧麻，保持苧麻纖維被筆直拉長，避免形變，確保打剝品質，確保打剝效果，提高打剝后苧麻的質量。
附圖說明

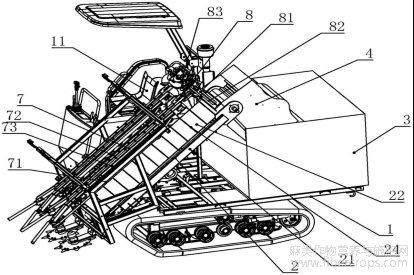

圖1為苧麻收割機的打剝收集裝置的立體結構示意圖；
圖1

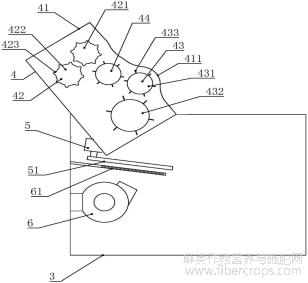

圖2為打剝裝置的連接結構示意圖；
圖2

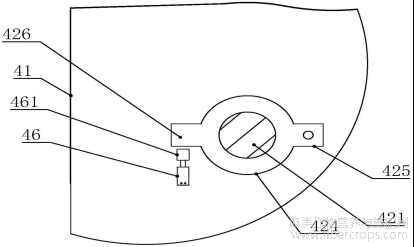

圖3為擺臂的連接結構示意圖；
圖3

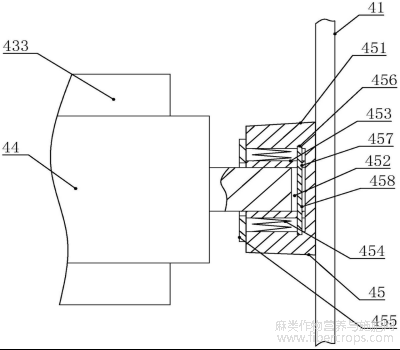

圖4為浮動機構的連接結構示意圖。
圖4
附圖標記：1、機架；11、控制臺；2、輸送裝置；21、輸送架；22、輸送帶；23、轉動輥；231、拍打板；24、輸送板；3、儲料箱；4、打剝裝置；41、打剝管罩；411、弧形凸起；42、粗打剝輥組；421、第一粗打剝輥；422、第二粗打剝輥；423、粗打剝凸起；424、擺臂；425、旋轉塊；426、配重塊；43、細打剝輥組；431、打剝小輥；432、打剝大輥；433、細打剝?nèi)~片；44、調節輥；45、浮動機構；451、安裝板；452、浮動孔；453、浮動塊；454、浮動彈簧；455、限位環；46、電動伸縮桿；5、擺動電機；51、擺動桿；6、吹風機；61、防護格柵；7、夾持機構；71、夾持架；72、第一夾持帶；73、第二夾持帶。
具體實施方式
下面結合附圖和實施例，對本發明進一步詳細說明。其中相同的零部件用相同的附圖標記表示。需要說明的是，下面描述中使用的詞語“前”、“后”、“左”、“右”、“上”和“下”指的是附圖中的方向，詞語“底面”和“頂面”、“內”和“外”分別指的是朝向或遠離特定部件幾何中心的方向。
參照?qǐng)D1?4所示，苧麻收割機的打剝收集裝置，包括有機架1，機架1上安裝有控制臺11、用于輸送苧麻的輸送裝置2和用于存放苧麻的儲料箱3，儲料箱3的箱口處安裝有用于打剝苧麻的打剝裝置4，打剝裝置4與輸送裝置2相連接，并且安裝在輸送裝置2的后端，打剝裝置4包括有固定連接在儲料箱3上的打剝管罩41，打剝管罩41內安裝有粗打剝輥組42、細打剝輥組43和調節輥44，調節輥44安裝在粗打剝輥組42和細打剝輥組43之間，調節輥44的兩端均安裝有浮動機構45。
通過上述方案，輸送裝置2將苧麻輸送到打剝裝置4，打剝裝置4打剝苧麻并將打剝好的苧麻放入儲料箱3內存放，在打剝苧麻時，粗打剝輥組42先將苧麻初步粗打剝，將苧麻組織破碎分離，細打剝輥組43再進一步打剝，使得苧麻纖維被分離出來，調節輥44設置在粗打剝輥組42和細打剝輥組43之間，浮動機構45使得調節輥44能夠彈性的擠壓緊迫苧麻，能夠穩定拉伸打剝中的苧麻，保持苧麻纖維被筆直拉長，避免形變，確保打剝品質，確保打剝效果，提高打剝后苧麻的質量。
作為改進的一種具體實施方式，浮動機構45包括有安裝板451，安裝板451設置有浮動孔452，浮動孔452內設置有浮動塊453和滑槽456，浮動塊453的四周連接有若干個浮動彈簧454和兩個滑孔457，兩個滑孔457穿設有滑桿458，滑桿457與滑槽456滑動連接，若干個浮動彈簧454的一端均連接在浮動孔452的內壁上，浮動孔452的孔口還安裝有用于限位若干個浮動彈簧454的限位環455。
通過上述方案，調節輥44的兩端分別轉動連接在相應的浮動塊453上，使得調節輥44能夠彈性地與苧麻接觸，無論苧麻打剝的速度快慢和數量多少都能夠?qū)椓ΡM可能限定在一定范圍內，從而使得苧麻纖維不會斷裂，可以穩定地拉伸，維持打剝動作的順利運行。
滑孔457與滑桿458配合使得浮動塊453能夠上下滑移，滑桿457與滑槽456配合使得浮動塊453能夠左右滑移，從而使得浮動塊453能夠在一定范圍內自由移動。
作為改進的一種具體實施方式，粗打剝輥組42包括有第一粗打剝輥421和第二粗打剝輥422，第一粗打剝輥421設置在第二粗打剝輥422的上方，第一粗打剝輥421和第二粗打剝輥422上均設置有若干個橫截面為梯形的粗打剝凸起423，第一粗打剝輥421的兩端還均轉動連接有擺臂424，兩個擺臂424均設置有旋轉塊425和配重塊426，兩個旋轉塊425分別轉動連接在打剝管罩41的兩側內壁上，打剝管罩41的兩側內壁上還均安裝有電動伸縮桿46，兩個電動伸縮桿46均安裝有頂桿461，兩個頂桿461分別設置在相應的配重塊426下方。
通過上述方案，第一粗打剝輥421隨著配重塊426和自重帶動下壓，可以獲得更好的擠壓破碎苧麻的效果，使得苧麻纖維與其它分離，而且可以起到柔性擠壓的效果，避免苧麻纖維的斷裂。第二粗打剝輥422轉動通過兩者的粗打剝凸起423相互接觸帶動第一粗打剝輥421轉動，并且給與更好的擠壓苧麻的效果。電動伸縮桿46可以調整頂桿461的高度，從而限定第一粗打剝輥421的位置，從而調節第一粗打剝輥421和第二粗打剝輥422之間的間隙距離。梯形結構能夠減少間隙，與苧麻桿充分接觸。
作為改進的一種具體實施方式，細打剝輥組43包括有打剝小輥431和打剝大輥432，打剝小輥431設置在調節輥44的后方，并且設置在打剝大輥432的斜前上方，調節輥44、打剝小輥431和打剝大輥432上均設置有尺寸不等的細打剝?nèi)~片433。
通過上述方案，細打剝?nèi)~片433能夠刮苧麻纖維上破碎的麻骨和麻皮，甚至掛去苧麻桿上的葉片，從而使得苧麻纖維能夠被充分分離出來。輥體大小不同，能夠使得刮剝的速度和角度不一，從而能夠更好的將苧麻纖維分離出來。
作為改進的一種具體實施方式，打剝管罩41上設置有弧形凸起411，弧形凸起411形成用于容納部分打剝小輥431的容納腔。
通過上述方案，擴大空間，便于安裝位置的調整，便于苧麻纖維改變移動路線，被充分拉伸擠壓和掛剝。
作為改進的一種具體實施方式，打剝管罩41的后端安裝有擺動電機5，擺動電機5的輸出軸上安裝有朝后左右擺動的擺動桿51。
通過上述方案，打剝后的苧麻被擺動桿51拍打，使得苧麻纖維散開，充分分離。并且通過擺動的動作使得苧麻能夠分散堆放在儲料箱3內，避免單點堆放的問題。擺動桿51傾斜向下，以便于苧麻限位散開。
作為改進的一種具體實施方式，儲料箱3在打剝管罩41的后端下方安裝有向斜后方吹風的吹風機6，吹風機6的的吹風口上方還安裝有向后下方傾斜的防護格柵61。
通過上述方案，苧麻纖維與其它被剝離的碎屑掉落到防護格柵61上，吹風機6將碎屑從儲料箱3的箱口吹向箱外，而被打剝出來的苧麻纖維隨著自重掉落存放到儲料箱3內。防護格柵61傾斜向下，避免苧麻纖維堆積。擺動桿51設置在防護格柵61的上方，可以將堆積在防護格柵61上苧麻纖維打散分開。
作為改進的一種具體實施方式，輸送裝置2包括有輸送架21，輸送架21轉動連接在打剝管罩41上，輸送架21上安裝有輸送帶22和夾持機構7，夾持機構7包括有夾持架71，夾持架71上安裝有第一夾持帶72和第二夾持帶73，第一夾持帶72和第二夾持帶73之間設置有用于夾持苧麻的夾持通道，以形成夾持帶組，夾持帶組和輸送帶22之間的間距向后逐漸縮小，在工作時，夾持帶組的輸送速度小與輸送帶22的輸送速度。
通過上述方案，通過輸送的速度差，使得苧麻被拉伸傾斜，確保苧麻能夠被平穩輸送到打剝裝置4內。還可以通過調整速度差選擇讓苧麻的上端或下端先進入打剝裝置4，根據苧麻的品種、品質或收割環境進行調整，以便于獲得更好的打剝效果。
作為改進的一種具體實施方式，夾持架71的后端上還安裝有集堆機構8，集堆機構8包括有轉動輥81，轉動輥81的上端轉動連接在夾持架71上，轉動輥81上安裝有拍打板82，轉動輥82的上端連接有旋轉臂83。
通過上述方案，轉動輥23轉動帶動拍打板231將苧麻拍打分散開來，避免集中進入打剝裝置4內。
作為改進的一種具體實施方式，輸送帶22上等距設置有多個輸送板24。
通過上述方案，輸送板24能夠更為有效的接觸帶動苧麻。
以上所述僅是本發明的優選實施方式，本發明的保護范圍并不僅局限于上述實施例，凡屬于本發明思路下的技術方案均屬于本發明的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
文章摘自國家發明專利，苧麻收割機的打剝收集裝置，發明人：張彬，黃繼承，田昆鵬，孔凡婷，沐森林，吳騰，牟忠秋，申請?zhí)?/font>：202411890463.X，申請日：2024.12.20
