摘 要：本發明公開了一種苧麻收割打剝一體機，其技術方案要點是包括有控制臺、驅動裝置、用于輸送苧麻的輸送裝置和用于存放苧麻的儲料箱，輸送裝置的前端安裝有用于將苧麻切割的收割裝置，儲料箱的箱口處安裝有用于打剝苧麻的打剝裝置，打剝裝置與輸送裝置相連接，并且安裝在輸送裝置的后端。本發明具有以下有益效果：通過在收割苧麻時同步進行打剝，提高勞動效率，方便收獲加工。
權利要求書
1.苧麻收割打剝一體機，包括有機架(1)，其特征是：所述機架(1)安裝有控制臺(11)、驅動裝置(2)、用于輸送苧麻的輸送裝置(3)和用于存放苧麻的儲料箱(4)，所述輸送裝置(3)的前端安裝有用于將苧麻切割的收割裝置(5)，所述儲料箱(4)的箱口處安裝有用于打剝苧麻的打剝裝置(6)，所述打剝裝置(6)與輸送裝置(3)相連接，并且安裝在輸送裝置(3)的后端，當工作時，收割裝置(5)切割苧麻，輸送裝置(3)將切割好的苧麻送入打剝裝置(6)，苧麻經打剝裝置(6)打剝后送入儲料箱(4)存放。
2.根據權利要求1所述的苧麻收割打剝一體機，其特征是：所述打剝裝置(6)包括有固定連接在儲料箱(4)上的打剝管罩(61)，所述打剝管罩(61)內安裝有粗打剝輥組(62)、細打剝輥組(63)和調節輥(64)，所述調節輥(64)安裝在粗打剝輥組(62)和細打剝輥組(63)之間。
3.根據權利要求2所述的苧麻收割打剝一體機，其特征是：所述粗打剝輥組(62)包括有第一粗打剝輥(621)和第二粗打剝輥(622)，所述第一粗打剝輥(621)設置在第二粗打剝輥(622)的上方，所述第一粗打剝輥(621)和第二粗打剝輥(622)上均設置有若干個橫截面為三角形的粗打剝凸起(623)。
4.根據權利要求3所述的苧麻收割打剝一體機，其特征是：所述細打剝輥組(63)包括有打剝小輥(631)和打剝大輥(632)，所述打剝小輥(631)設置在調節輥(64)的后方，并且設置在打剝大輥(632)的斜前上方，所述調節輥(64)、打剝小輥(631)和打剝大輥(632)上均設置有尺寸不等的細打剝?nèi)~片(633)。
5.根據權利要求4所述的苧麻收割打剝一體機，其特征是：所述打剝管罩(61)上設置有弧形凸起(611)，所述弧形凸起(611)形成用于容納部分打剝小輥(631)的容納腔。
6.根據權利要求1?5中任意一項所述的苧麻收割打剝一體機，其特征是：所述輸送裝置(3)轉動連接在打剝裝置(6)上，所述收割裝置(5)安裝在輸送裝置(3)的前端，所述機架(1)上還安裝有升降油缸(12)，所述升降油缸(12)的升降端轉動連接在輸送裝置(3)的底部。
7.根據權利要求6所述的苧麻收割打剝一體機，其特征是：所述輸送裝置(3)包括有輸送架(31)，所述輸送架(31)轉動連接在打剝管罩(61)上，所述輸送架(31)上安裝有輸送帶(32)和夾持機構(7)，所述夾持機構(7)包括有夾持架(71)，所述夾持架(71)上安裝有第一夾持帶(72)、第二夾持帶(73)、用于帶動第一夾持帶(72)轉動的第一電機和用于帶動第二夾持帶(73)轉動的第二電機，所述第一夾持帶(72)和第二夾持帶(73)之間設置有用于夾持苧麻的夾持通道，以形成夾持帶組，所述夾持帶組和輸送帶(32)之間的間距向后逐漸縮小，在工作時，夾持帶組的輸送速度小與輸送帶(32)的輸送速度。
8.根據權利要求7所述的苧麻收割打剝一體機，其特征是：所述夾持機構(7)的數量為若干個，所述輸送架(31)的前端安裝有設置有導引機構(8)，所述導引機構(8)包括有第一支桿(81)和第二支桿(82)，所述第一支桿(81)和第二支桿(82)分別向兩側傾斜，所述第一支桿(81)上固定連接有第一導引板(83)，所述第二支桿(82)上固定連接有第二導引板(84)，所述第一夾持帶(72)和第二夾持帶(73)相對的一側內部均設置有轉動支撐輪(74)。
9.根據權利要求8所述的苧麻收割打剝一體機，其特征是：所述驅動裝置(2)包括有底盤(21)，所述底盤(21)上安裝有驅動機構、第一履帶組(22)和第二履帶組(23)，所述驅動機構用于帶動第一履帶組(22)和第二履帶組(23)轉動，所述驅動機構內安裝有差速器，所述差速器用于使第一履帶組(22)和第二履帶組(23)形成速度差，所述驅動機構和差速器均與控制臺(11)電連接。
10.根據權利要求8所述的苧麻收割打剝一體機，其特征是：所述收割裝置(5)包括有收割支架(51)，所述收割支架(51)上安裝有收割電機(52)，所述收割電機(52)的輸出端連接有收割刀片(53)，所述收割支架(51)轉動連接在輸送架(31)上，所述輸送架(31)上安裝有電動伸縮桿(54)，所述電動伸縮桿(54)的前端轉動連接在收割支架(51)上，以帶動收割支架(51)相對于輸送架(31)轉動。
技術領域
本發明涉及一種苧麻收割機，更具體地說，它涉及一種苧麻收割打剝一體機。
背景技術
苧麻收割機是自動化收割苧麻的機械。通過機械化收割可以有效降低勞動強度，提高工作效率，支持不斷更新迭代的先進現代化收割機械是推廣苧麻種植的重要方式。
現有的苧麻收割機將苧麻收割后直接收入后方的儲料箱內，在收割完成后再用手工或其它機械進行打剝，勞動效率低，收獲加工并不方便。
發明內容
針對現有技術存在的不足，本發明的目的在于提供一種苧麻收割打剝一體機，該收割機能夠在收割苧麻時同步進行打剝，提高勞動效率，方便收獲加工。
為實現上述目的，本發明提供了如下技術方案：苧麻收割打剝一體機，包括有機架，機架安裝有控制臺、驅動裝置、用于輸送苧麻的輸送裝置和用于存放苧麻的儲料箱，輸送裝置的前端安裝有用于將苧麻切割的收割裝置，儲料箱的箱口處安裝有用于打剝苧麻的打剝裝置，打剝裝置與輸送裝置相連接，并且安裝在輸送裝置的后端，當工作時，收割裝置切割苧麻，輸送裝置將切割好的苧麻送入打剝裝置，苧麻經打剝裝置打剝后送入儲料箱存放。
本發明進一步設置為：打剝裝置包括有固定連接在儲料箱上的打剝管罩，打剝管罩內安裝有粗打剝輥組、細打剝輥組和調節輥，調節輥安裝在粗打剝輥組和細打剝輥組之間。
本發明進一步設置為：粗打剝輥組包括有第一粗打剝輥和第二粗打剝輥，第一粗打剝輥設置在第二粗打剝輥的上方，第一粗打剝輥和第二粗打剝輥上均設置有若干個橫截面為三角形的粗打剝凸起。
本發明進一步設置為：細打剝輥組包括有打剝小輥和打剝大輥，打剝小輥設置在調節輥的后方，并且設置在打剝大輥的斜前上方，調節輥、打剝小輥和打剝大輥上均設置有尺寸不等的細打剝?nèi)~片。
本發明進一步設置為：打剝管罩上設置有弧形凸起，弧形凸起形成用于容納部分打剝小輥的容納腔。
本發明進一步設置為：輸送裝置轉動連接在打剝裝置上，收割裝置安裝在輸送裝置的前端，機架上還安裝有升降油缸，升降油缸的升降端轉動連接在輸送裝置的底部。
本發明進一步設置為：輸送裝置包括有輸送架，輸送架轉動連接在打剝管罩上，輸送架上安裝有輸送帶和夾持機構，夾持機構包括有夾持架，夾持架上安裝有第一夾持帶、第二夾持帶、用于帶動第一夾持帶轉動的第一電機和用于帶動第二夾持帶轉動的第二電機，第一夾持帶和第二夾持帶之間設置有用于夾持苧麻的夾持通道，以形成夾持帶組，夾持帶組和輸送帶之間的間距向后逐漸縮小，在工作時，夾持帶組的輸送速度小與輸送帶的輸送速度。
本發明進一步設置為：夾持機構的數量為若干個，輸送架的前端安裝有設置有導引機構，導引機構包括有第一支桿和第二支桿，第一支桿和第二支桿分別向兩側傾斜，第一支桿上固定連接有第一導引板，第二支桿上固定連接有第二導引板，第一夾持帶和第二夾持帶相對的一側內部均設置有轉動支撐輪。
本發明進一步設置為：驅動裝置包括有底盤，底盤上安裝有驅動機構、第一履帶組和第二履帶組，驅動機構用于帶動第一履帶組和第二履帶組轉動，驅動機構內安裝有差速器，差速器用于使第一履帶組和第二履帶組形成速度差，驅動機構和差速器均與控制臺電連接。
本發明進一步設置為：收割裝置包括有收割支架，收割支架上安裝有收割電機，收割電機的輸出端連接有收割刀片，收割支架轉動連接在輸送架上，輸送架上安裝有電動伸縮桿，電動伸縮桿的前端轉動連接在收割支架上，以帶動收割支架相對于輸送架轉動。
綜上所述，本發明具有以下有益效果：驅動裝置帶動收割機前進，收割裝置將苧麻切割，輸送裝置帶動苧麻移動將其輸送到打剝裝置，打剝裝置打剝苧麻并將打剝好的苧麻放入儲料箱內存放，通過在收割苧麻時同步進行打剝，提高勞動效率，方便收獲加工。苧麻被打剝后，能夠有效被壓縮，減少存放體積，儲料箱能夠容納更多的苧麻，可以變相擴大容納的苧麻量，提高收割效率。
附圖說明

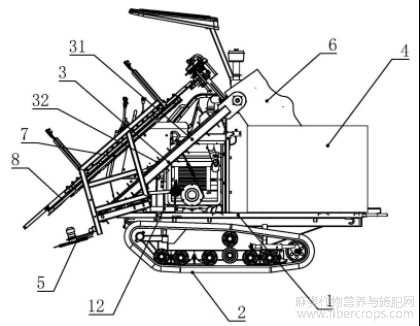

圖1為苧麻收割打剝一體機的立體結構示意圖；
圖1

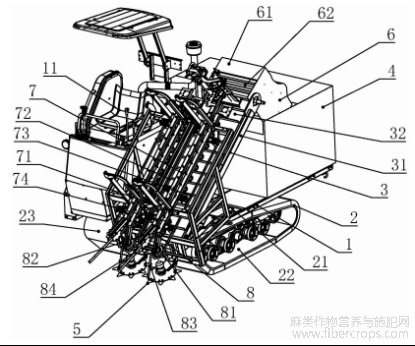

圖2為苧麻收割打剝一體機的連接結構示意圖；
圖2

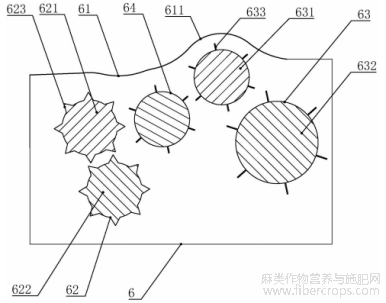

圖3為打剝裝置的連接結構示意圖；
圖3

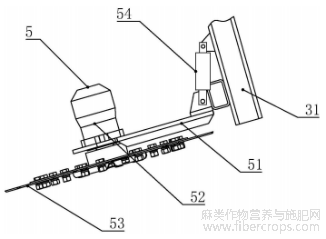

圖4為收割裝置的連接結構示意圖。
圖4
附圖標記：1、機架；11、控制臺；12升降油缸、；2、驅動裝置；21、底盤；22、第一履帶組；23、第二履帶組；3、輸送裝置；31、輸送架；32、輸送帶；4、儲料箱；5、收割裝置；51、收割支架；52、收割電機；53、收割刀片；54、電動伸縮桿；6、打剝裝置；61、打剝管罩；611、弧形凸起；62、粗打剝輥組；621、第一粗打剝輥；622、第二粗打剝輥；63、細打剝輥組；631、打剝小輥；632、打剝大輥；64、調節輥；7、夾持機構；71、夾持架；72、第一夾持帶；73、第二夾持帶；8、導引機構；81、第一支桿；82、第二支桿；83、第一導引板；84、第二導引板；85、轉動支撐輪；
具體實施方式
下面結合附圖和實施例，對本發明進一步詳細說明。其中相同的零部件用相同的附圖標記表示。需要說明的是，下面描述中使用的詞語“前”、“后”、“左”、“右”、“上”和“下”指的是附圖中的方向，詞語“底面”和“頂面”、“內”和“外”分別指的是朝向或遠離特定部件幾何中心的方向。
參照圖1?4所示，苧麻收割打剝一體機，包括有機架1，機架1安裝有控制臺11、驅動裝置2、用于輸送苧麻的輸送裝置3和用于存放苧麻的儲料箱4，輸送裝置3的前端安裝有用于將苧麻切割的收割裝置5，儲料箱4的箱口處安裝有用于打剝苧麻的打剝裝置6，打剝裝置6與輸送裝置3相連接，并且安裝在輸送裝置3的后端，當工作時，收割裝置5切割苧麻，輸送裝置3將切割好的苧麻送入打剝裝置6，苧麻經打剝裝置6打剝后送入儲料箱4存放。
通過上述方案，驅動裝置2帶動收割機前進，收割裝置5將苧麻切割，輸送裝置3帶動苧麻移動將其輸送到打剝裝置6，打剝裝置6打剝苧麻并將打剝好的苧麻放入儲料箱4內存放，通過在收割苧麻時同步進行打剝，提高勞動效率，方便收獲加工。苧麻被打剝后，能夠有效被壓縮，減少存放體積，儲料箱4能夠容納更多的苧麻，可以變相擴大容納的苧麻量，提高收割效率。
作為改進的一種具體實施方式，參照圖3所示，打剝裝置6包括有固定連接在儲料箱4上的打剝管罩61，打剝管罩61內安裝有粗打剝輥組62、細打剝輥組63和調節輥64，調節輥64安裝在粗打剝輥組62和細打剝輥組63之間。
通過上述方案，收割好的苧麻被輸送裝置3帶動送入打剝管罩61內，粗打剝輥組62先將苧麻初步粗打剝，將苧麻組織破碎分離，細打剝輥組63再進一步打剝，使得苧麻纖維被分離出來。調節輥64將苧麻張緊，保持苧麻纖維筆直拉長，避免形變，確保打剝品質。
作為改進的一種具體實施方式，參照圖3所示，粗打剝輥組62包括有第一粗打剝輥621和第二粗打剝輥622，第一粗打剝輥621設置在第二粗打剝輥622的上方，第一粗打剝輥621和第二粗打剝輥622上均設置有若干個橫截面為三角形的粗打剝凸起623。
通過上述方案，通過若干個橫截面為三角形的粗打剝凸起623相互間隔擠壓苧麻，使得苧麻桿被充分擠壓破碎，使得苧麻纖維與麻骨和麻皮分離。三角形的結構能夠減少間隙，與苧麻桿充分接觸。
作為改進的一種具體實施方式，參照圖3所示，細打剝輥組63包括有打剝小輥631和打剝大輥632，打剝小輥631設置在調節輥64的后方，并且設置在打剝大輥632的斜前上方，調節輥64、打剝小輥631和打剝大輥632上均設置有尺寸不等的細打剝?nèi)~片633。
通過上述方案，輥體大小不同，能夠使得刮剝的速度和角度不一，從而能夠更好的將苧麻纖維分離出來。細打剝?nèi)~片633能夠刮苧麻纖維上破碎的麻骨和麻皮，甚至掛去苧麻桿上的葉片，從而使得苧麻纖維能夠被充分分離出來。
作為改進的一種具體實施方式，參照圖3所示，打剝管罩61上設置有弧形凸起611，弧形凸起611形成用于容納部分打剝小輥631的容納腔。
通過上述方案，弧形凸起611能夠包容打剝小輥631，讓打剝小輥631的位置可以調整，便于苧麻纖維改變移動路線，被充分拉伸擠壓和掛剝。
作為改進的一種具體實施方式，參照圖2所示，輸送裝置3轉動連接在打剝裝置6上，收割裝置5安裝在輸送裝置3的前端，機架1上還安裝有升降油缸12，升降油缸12的升降端轉動連接在輸送裝置3的底部。
通過上述方案，輸送裝置3與打剝裝置6轉動連接，能夠確保輸送裝置3帶動苧麻被平穩輸送進入打剝裝置6，不會因為輸送裝置3的角度調整而導致配合的偏差，確保收割打剝的平穩運行。升降油缸12能夠帶動輸送裝置3轉動，從而使得輸送裝置3的前端收割裝置5的高度，調整切割高度以及輸送角度。
作為改進的一種具體實施方式，參照圖1所示，輸送裝置3包括有輸送架31，輸送架31轉動連接在打剝管罩61上，輸送架31上安裝有輸送帶32和夾持機構7，夾持機構7包括有夾持架71，夾持架71上安裝有第一夾持帶72、第二夾持帶73、用于帶動第一夾持帶72轉動的第一電機和用于帶動第二夾持帶73轉動的第二電機，第一夾持帶72和第二夾持帶73之間設4/4頁置有用于夾持苧麻的夾持通道，以形成夾持帶組，夾持帶組和輸送帶32之間的間距向后逐漸縮小，在工作時，夾持帶組的輸送速度小與輸送帶32的輸送速度。
通過上述方案，通過輸送的速度差，使得苧麻被拉伸傾斜，確保苧麻能夠被平穩輸送到打剝裝置6內。還可以通過調整速度差選擇讓苧麻的上端或下端先進入打剝裝置6，根據苧麻的品種、品質或收割環境進行調整，以便于獲得更好的打剝效果。
作為改進的一種具體實施方式，參照圖1所示，夾持機構7的數量為若干個，輸送架31的前端安裝有設置有導引機構8，導引機構8包括有第一支桿81和第二支桿82，第一支桿81和第二支桿82分別向兩側傾斜，第一支桿81上固定連接有第一導引板83，第二支桿82上固定連接有第二導引板84，第一夾持帶72和第二夾持帶73相對的一側內部均設置有轉動支撐輪74。
通過上述方案，通過引導，確保苧麻桿進入夾持通道內，轉動支撐輪85能夠給與夾持帶支撐，確保平穩運輸。
作為改進的一種具體實施方式，參照圖1所示，驅動裝置2包括有底盤21，底盤21上安裝有驅動機構、第一履帶組22和第二履帶組23，驅動機構用于帶動第一履帶組22和第二履帶組23轉動，驅動機構內安裝有差速器，差速器用于使第一履帶組22和第二履帶組23形成速度差，驅動機構和差速器均與控制臺11電連接。
通過上述方案，通過履帶移動，能夠適應大部分農業地形。
作為改進的一種具體實施方式，參照圖4所示，收割裝置5包括有收割支架51，收割支架51上安裝有收割電機52，收割電機52的輸出端連接有收割刀片53，收割支架51轉動連接在輸送架31上，輸送架31上安裝有電動伸縮桿54，電動伸縮桿54的前端轉動連接在收割支架51上，以帶動收割支架51相對于輸送架31轉動。
通過上述方案，電動伸縮桿54與控制臺11電連接，能夠控制伸縮從而調整切割的角度并且小幅度調整收割的高度。
以上所述僅是本發明的優選實施方式，本發明的保護范圍并不僅局限于上述實施例，凡屬于本發明思路下的技術方案均屬于本發明的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
文章摘自國家發明專利，苧麻收割打剝一體機，發明人：黃繼承，張彬，田昆鵬，孔凡婷，沐森林，吳騰，牟忠秋，申請?zhí)?/font>：202411890458.9，申請日：2024 .12.20
