摘 要：本發明提出了一種將工業大麻花葉充分?jǐn)囁橹谱骶頍熂埫鞯难b置，提供了一種將大麻花葉加入大麻花葉入口，然后通過攪碎裝置對大麻花葉進行攪碎，對電機驅動裝置進行通電，帶動攪碎裝置的工作，攪碎完的大麻花葉進入篩選裝置，將大麻花葉殘?jiān)械臍馀?、雜質篩選，然后通過傳送帶進入石灰水混合裝置，電機驅動裝置控制傳送帶的工作，在石灰水混合裝置中倒入石灰水并進行攪拌，與大麻花葉殘?jiān)M(jìn)行混合，得到卷煙紙毛坯，通過斜坡流入烘干裝置中進行處理，然后對電熱器通電，加熱電阻發熱，卷煙紙毛坯進行烘干處理，得到成品。本發明解決了大麻花葉殘?jiān)幚聿怀浞值膯栴}提高了利用率，增加了經濟收益?！?/font>
技術領域
本發明屬于裝置設計領域，尤其涉及了一種將大麻花葉充分?jǐn)囁橹谱骶頍熂埫鞯难b置。
背景技術
工業大麻的各個部位均有利用價值，其花葉常常被用來提取四氫大麻酚(THC)和大麻二酚(CBD)這兩種物質。在提取大麻花葉的過程中使用乙醇和甲醇等高濃度的有機溶劑，提取之后的大麻花葉殘?jiān)３１惶幚恚@既浪費人力財力資源，同時又有風險。因此對于大麻花葉提取后的殘?jiān)M(jìn)行利用處理就十分重要。由于大麻花葉的組成結構含有大麻纖維等有機纖維，這種有機纖維是制作高級用紙的絕佳材料。因此，本發明將設計一種大麻花葉提取殘?jiān)谱骶頍熂埫鞯难b置，提高的材料的利用率，同時帶來經濟收益。
發明內容
本發明的目的是提供種將大麻花葉充分?jǐn)囁橹谱骶頍熂埫鞯难b置。將大麻花葉加入大麻花葉入口，然后通過攪碎裝置對大麻花葉進行攪碎，對電機驅動裝置進行通電，帶動攪碎裝置的工作，攪碎完的大麻花葉進入篩選裝置，將大麻花葉殘?jiān)械臍馀?，雜質篩選，然后通過傳送帶進入石灰水混合裝置，電機驅動裝置控制傳送帶的工作，在石灰水混合裝置中倒入石灰水并進行攪拌，與大麻花葉殘?jiān)M(jìn)行混合，得到卷煙紙毛坯，通過斜坡流入烘干裝置中進行處理，然后對電熱器通電，加熱電阻發熱，卷煙紙毛坯進行烘干處理，得到成品。本發明解決了大麻花葉殘?jiān)幚聿怀浞值膯栴}提高了利用率，增加了經濟收益。上述目的通過以下技術方案實現：
本發明提供的一種將大麻花葉提取殘?jiān)谱骶頍熂埫鞯难b置，它包括大麻花葉入口、攪碎裝置、電機驅動裝置、篩選裝置、石灰水混合裝置、烘干裝置，其特征在于：所述大麻花葉入下方連接所述攪碎裝置，所述電機驅動裝置控制所述攪碎裝置和所述篩選裝置，所述篩選裝置通過運輸管道連接所述石灰水混合裝置，所述石灰水混合裝置與所述烘干裝置絕緣焊接；其中，所述的大麻花葉入口包括旋轉端蓋、保護套筒、物料出口；其中，旋轉端固定在保護套筒上端，可以進行旋轉，保護套筒下端為物料出口，物料經過保護套筒到達其余裝置；
所述的攪碎裝置，包括物料入口、保護外殼、旋轉葉片、旋轉軸、加熱板、物料篩選盤、其中物料入口在保護外的上方，物料篩選盤在保護外的下方，旋轉葉片固定焊接在旋轉軸相連接，旋轉固定在保護外殼的兩側，兩個旋轉軸相互反轉，使得旋轉葉片交錯連接，加熱板焊接在保護外殼外側，物料篩選盤在旋轉葉片的下方；
所述的電機驅動裝置，包括傳動齒輪、驅動電機、傳送帶大帶輪、傳送帶、大錐齒輪、小錐齒輪、傳送帶小帶輪；其中兩個傳動齒輪，一個與驅動電機絕緣連接，另一個與傳送帶大帶輪絕緣連接。小錐齒輪與傳送帶小帶輪連接，大錐齒輪與小錐齒輪連接，大錐齒輪連接傳送帶。通過驅動電機驅動兩個裝置的工作。
進一步地，所述的篩選裝置，包括導向板、保護外殼、振動板、彈簧、磁極、傳送帶出口、主動輪、從動輪、傳送帶擋板、傳送皮帶、篩選擋板。其中導向板在保護外殼的上端，振動板對稱安裝在保護外殼的兩側，振動板下方絕緣連接磁極，中間連接彈簧，主動輪與從動輪通過傳送皮帶連接，安裝在振動板之間。傳送帶擋板在傳送皮帶上，篩選擋板在振動板上方。
進一步地，所述的石灰水混合裝置，包括轉動電機、石灰水入口、管道、噴頭、攪拌器、混合箱體、物料入口、混合物出口。其中轉動電機與攪拌器絕緣連接，攪拌器在石灰水入口內部，噴頭與管道末端連接，物料入口在混合箱體右側，混合物出口在混合箱體左側。
進一步地，所述的烘干裝置，包括加熱電機、導體、加熱電阻、物料入口。其中，加熱電機與導體焊接，加熱電阻與導體連接，物料入口在機構的右側。
進一步地，傳送帶采用防滑材料。
進一步地，振動板傾斜度為45度，保證了振動效率。
本發明的有益效果為：
本發明對大麻花葉進行攪碎處理，可以控制大麻花葉的投入量，使大麻花葉能夠得到充分的攪碎，在振動板中去除氣泡與雜質，既可以將工業大麻花葉殘?jiān)械挠袡C(jī)纖維切碎成所需制備麻漿的纖維大小，也可以更好的篩選，更充分的去除有機溶劑。通過電機驅動裝置可以調節攪碎裝置的轉速和傳送帶的工作速度，得到最高的效率。傳送帶傳入混合裝置與攪拌過后的石灰水充分混合，烘干裝置對卷煙紙毛坯進行烘干，提高效率，提高了利用率。
1.大麻花葉充分?jǐn)囁橹谱骶頍熂埫鞯难b置，可以對大麻花葉進行充分?jǐn)囁樘幚?，提高了效?/font>
2.大麻花葉充分?jǐn)囁橹谱骶頍熂埫鞯难b置，將振動板安裝為45度可以得到最高的篩選效率。
3.本發明可提高花葉的利用率，減少了風險，增大了經濟收益
4.本發明將攪碎之后的大麻花葉殘?jiān)c石灰水混合，提高了材料的利用率。
5.本發明通過引入烘干裝置可以得到干燥的物料。
附圖說明
為了方便說明，本發明由下述的具體實施及附圖作以詳細描述：

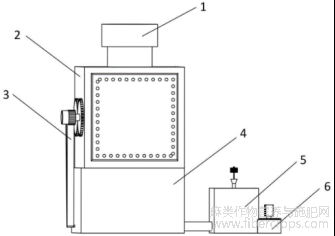

圖1為本發明所述裝置總體結構示意圖；
圖1
圖2為本發明所述裝置總體爆炸圖；
圖2

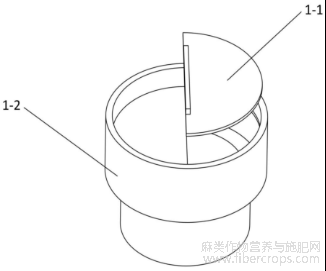

圖3、圖4為本發明大麻花葉入口裝置示意圖；
圖3
圖4

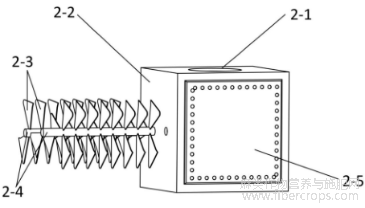

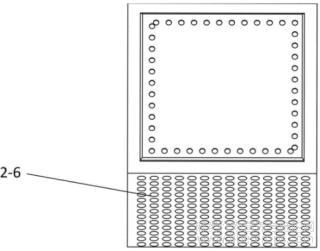

圖5、圖6為本發明攪碎裝置示意圖；
圖5
圖6

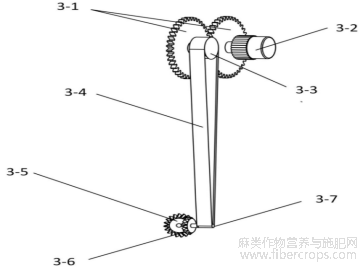

圖7為本發明電機驅動裝置示意圖；
圖7

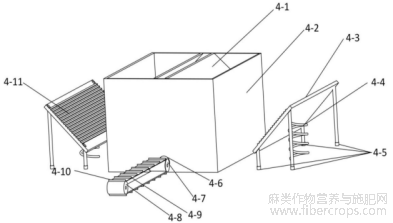

圖8為本發明篩選裝置示意圖；
圖8

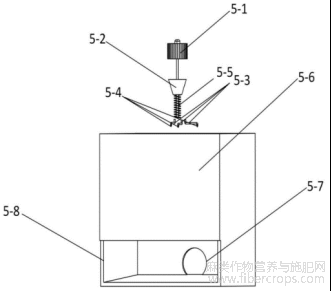

圖9為本發明石灰水混合裝置示意圖；
圖9

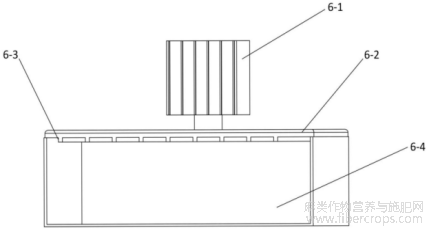

圖10為本發明烘干裝置示意圖；
圖10

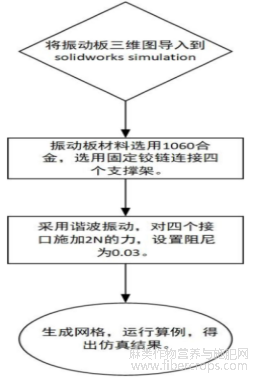

圖11為振動板仿真流程圖；
圖11

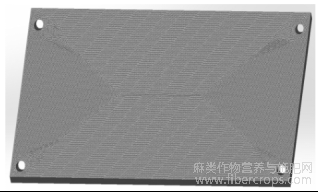

圖12為振動板網格劃分圖；
圖12

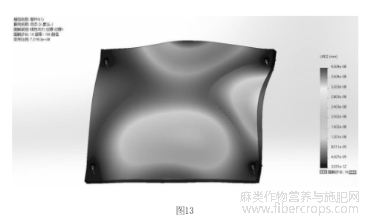

圖13為振動板傾斜度為30度時的振動仿真云圖；
圖13
圖14為振動板傾斜度為45度時的振動仿真云圖；
圖14
圖15為振動板傾斜度為60度時的振動仿真云圖；
圖15
圖中，1、大麻花葉入口；2、攪碎裝置；3、電機驅動裝置；4、篩選裝置；5、石灰水混合裝置；6、烘干裝置；
具體實施方式
具體實施方式一
為使本發明的目的、技術方案和優點更加清楚明了，下面通過附圖中示出的具體實施例來描述本發明。但是應該理解，這些描述只是示例性的，而并非要限制本發明的范圍。此外，在以下說明中，省略了對公知結構和技術的描述，以避免不必要地混淆本發明的概念。
一種將工業大麻花葉充分?jǐn)囁橹谱骶頍熂埫鞯难b置，它包括大麻花葉入口1、攪碎裝置2、電機驅動裝置3、篩選裝置4、石灰水混合裝置5、烘干裝置6其特征在于：所述大麻花葉入口1下方連接攪碎裝置2，電機驅動裝置3控制攪碎裝置2和篩選裝置4，篩選裝置4通過運輸管道連接石灰水混合裝置5，石灰水混合裝置5與烘干裝置6絕緣焊接；其中，所述的大麻花葉入口1包括旋轉端蓋1?1、保護套筒1?2、物料出口1?3；其中，旋轉端蓋1?1固定在保護套筒1?2上端，可以進行旋轉，保護套筒1?2下端為物料出口1?3，物料經過保護套筒1?2到達其余裝置；
所述的攪碎裝置2，包括物料入口2?1、保護外殼2?2、旋轉葉片2?3、旋轉軸2?4、加熱板(圖中數字標號為2?5)、物料篩選盤2?6、其中物料入口2?1在保護外殼2?2的上方，物料篩選盤2?6在保護外殼2?2的下方，旋轉葉片2?3固定焊接在旋轉軸2?4相連接，旋轉軸2?4固定在保護外殼2?2的兩側，兩個旋轉軸2?4相互反轉，使得旋轉葉片2?3交錯連接，加熱板(圖中數字標號為2?5)焊接在保護外殼2?2外側，物料篩選盤2?6在旋轉葉片的下方；
所述的電機驅動裝置3，包括傳動齒輪(圖中數字標號3?1)、驅動電機(圖中數字標號為3?2)、傳送帶大帶輪3?3、傳送帶3?4、大錐齒輪(圖中數字標號為3?5)、小錐齒輪(圖中數字標號為3?6)、傳送帶小帶輪3?7；其中兩個傳動齒輪(圖中數字標號為3?1)，一個與驅動電機(圖中數字標號為3?2)絕緣連接，另一個與傳送帶大帶輪3?3絕緣連接。小錐齒輪(圖中數字標號為3?6)與傳送帶小帶輪3?7連接，大錐齒輪(圖中數字標號為3?5)與小錐齒輪(圖中數字標號為3?6)連接，大錐齒輪(圖中數字標號為3?5)連接傳送帶3?4，通過驅動電機(圖中數字標號為3?2)驅動兩個裝置的工作。
具體實施方式二
本實施方式的一種工業大麻花葉殘?jiān)崛〖爸谱骶頍熂埫鞯难b置，與具體實施方式一不同的是，所述的篩選裝置4，包括導向板4?1、保護外殼4?2、振動板4?3、彈簧(圖中數字標號為4?4)、磁極4?5、傳送帶出口4?6、主動輪4?7、從動輪4?8、傳送帶擋板4?9、傳送皮帶4?10、篩選擋板4?11。其中導向板4?1在保護外殼4?2的上端，振動板4?3對稱安裝在保護外殼4?2的兩側，振動板下方絕緣連接磁極4?5，中間連接彈簧(圖中數字標號為4?4)，主動輪4?7與從動輪4?8通過傳送皮帶4?10連接，安裝在振動板4?3之間。傳送帶擋板4?9在傳送皮帶4?10上，篩選擋板4?11在振動板4?3上方。
具體實施方式三
本實施方式的一種工業大麻花葉殘?jiān)崛〖爸谱骶頍熂埫鞯难b置，與具體實施方式二不同的是，所述的石灰水混合裝置5，包括轉動電機(圖中數字標號為5?1)、石灰水入口5?2、管道5?3、噴頭5?4、攪拌器5?5、混合箱體5?6、物料入口5?7、混合物出口5?8。其中轉動電機(圖中數字標號為5?1)與攪拌器5?5絕緣連接，攪拌器5?5在石灰水入口5?2內部，噴頭5?4與管道5?3末端連接，物料入口5?7在混合箱體5?6右側，混合物出口5?8在混合箱體5?6左側。
具體實施方式四：
本實施方式的一種工業大麻花葉殘?jiān)崛〖爸谱骶頍熂埫鞯难b置，與具體實施方式三不同的是，所述的烘干裝置6，包括加熱電機(圖中數字標號為6?1)、導體6?2、加熱電阻6?3、物料入口6?4。其中，加熱電機(圖中數字標號為6?1)與導體(圖中數字標號為6?2)焊接，加熱電阻(圖中數字標號為6?3)與導體(圖中數字標號為6?2)連接，物料入口6?4在機構的右側。
具體實施方式五：
本實施方式的一種工業大麻花葉殘?jiān)崛〖爸谱骶頍熂埫鞯难b置，與具體實施方式四不同的是，所述的傳送帶3?4采用防滑材料。
具體實施方式六：
本實施方式的一種工業大麻花葉殘?jiān)崛〖爸谱骶頍熂埫鞯难b置，與具體實施方式五不同的是，其特征在于：如說明書附圖所示，圖13為振動板4?3傾斜度為30度時的振動仿真云圖，變形比例為7.31953×108；圖14為振動板4?3傾斜度為45度時的振動仿真云圖，變形比例為9.75098×108；圖15為振動板4?3傾斜度為60度時的振動仿真云圖，變形比例為6.47969×108；由仿真結果可知，振動板4?3傾斜度為45度是振動效率最高。
工作原理：
在下入工業大麻花葉之前，對加熱板(圖中數字標號為2?5)進行通電加熱，將機構的溫度加熱到60攝氏度左右，然后打開驅動電機(圖中數字標號為3?2)，使旋轉軸2?4開始轉動，帶動兩個旋轉葉片2?3轉動。此時，轉動大麻花葉入口旋轉端蓋1?1，將入口調到最大，然后加入大麻花葉，加入一部分之后再次轉動旋轉端蓋1?1，將入口關閉。此時，兩個旋轉葉片2?3對大麻花葉進行攪碎，攪碎后落到篩選盤2?6對大麻花葉進行篩選，直徑大的大麻花葉無法通過篩選盤2?6，直徑小的大麻花葉，落到篩選機構，通過引流板4?1到達振動板4?3 上進行篩選，振動板4?3由磁極(圖中數字標號為4?5)之間的作用力開始振動，彈簧4?4控制其穩定，除去大麻花葉中的氣泡與雜質，然后經過處理之后的大麻花葉，進入傳送帶，傳送帶通過驅動電機(圖中數字標號為3?2)帶動錐齒輪(圖中數字標號為3?6)轉動使傳送帶工作，通過傳送帶擋板4?9的推動進入混合機構。此時，關閉驅動電機(圖中數字標號為3?2)，同時對轉動電機(圖中數字標號為5?1)開始通電，攪拌器5?5開始轉動，在石灰水入口5?2倒入石灰水，通過攪拌器5?5的攪拌后，通過管道5?3，由噴頭5?4噴出，與處理后的大麻花葉進行混合，得到卷煙紙毛坯。卷煙紙毛坯由斜坡流到混合物出口。此時，對加熱電機(圖中數字標號為6?1)通電，由導體(圖中數字標號為6?2)將電流傳導入加熱電阻(圖中數字標號為6?3)，對烘干機構進行加熱，當機構達到較高的溫度時對卷煙紙毛坯進行烘干，烘干完成后，關閉加熱電機，得到成品。
以上顯示和描述了本發明的基本原理和主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
文章摘自國家發明專利，一種將工業大麻花葉充分?jǐn)囁橹谱骶頍熂埫鞯难b置，發明人：李玉強，董松林，王磊，徐先壯，黃澤海，申請?zhí)枺?/font>202410530960.2，申請日：2024.04.29
