摘 要: 本發明涉及漢麻收獲技術領域，提出了一種漢麻分段收割機，包括機架，機架設有上段切割傳輸架和下段切割傳輸架，上段切割傳輸架對應設有撥禾輪，上段切割傳輸架和下段切割傳輸架設有分禾器，上段切割傳輸架和下段切割傳輸架均設有漢麻夾持傳輸帶，漢麻夾持傳輸帶的入口處設有切割刀裝置，機架設有與上段切割傳輸架和下段切割傳輸架聯通的漢麻后傳輸裝置，機架設有上段梢部切割裝置。本發明提供的一種漢麻分段收割機，解決漢麻收獲時，從整體收割至分段切割的機械化操作，并為后續漢麻機械化打捆做好前期工作，降低漢麻從割麻到剝麻的人工成本，且能避免人工分割切段操作造成的封閉空間粉塵問題。
權利要求書
1.一種漢麻分段收割機，其特征在于，包括機架，所述機架作業端的上下兩部分別對應設有可調整離地距離的上段切割傳輸架和下段切割傳輸架，所述上段切割傳輸架上方對應設有撥禾輪，所述上段切割傳輸架在作業方向位于所述下段切割傳輸架的前方；
所述上段切割傳輸架和下段切割傳輸架位于作業方向一端均對應設有兩個以上排列設置的分禾器，相鄰兩所述分禾器之間設有開口，所述上段切割傳輸架和下段切割傳輸架均設有漢麻夾持傳輸帶，相鄰兩所述分禾器之間的開口連通所述漢麻夾持傳輸帶，所述漢麻夾持傳輸帶的入口處設有切割刀裝置；
所述機架設有與所述上段切割傳輸架和下段切割傳輸架聯通的漢麻后傳輸裝置，所述機架設有與所述上段切割傳輸架和漢麻后傳輸裝置運行相配合的上段梢部切割裝置。
2.根據權利要求1所述的一種漢麻分段收割機，其特征在于，所述漢麻夾持傳輸帶設有一條以上傳輸通道，所述傳輸通道聯通有相鄰兩所述分禾器之間的開口；所述傳輸通道兩側均設有夾持傳動帶，所述夾持傳動帶均安裝有若干個滑輪，若干個所述滑輪中設有動力驅動滑輪。
3.根據權利要求2所述的一種漢麻分段收割機，其特征在于，每條所述傳輸通道兩側的兩個夾持傳動帶中，至少有一個所述滑輪為動力驅動滑輪。
4.根據權利要求3所述的一種漢麻分段收割機，其特征在于，所述動力驅動滑輪安裝于所述夾持傳動帶的內表面，所述夾持傳動帶外表面安裝有增加所述動力驅動滑輪與夾持傳動帶內表面接觸面積的限位滑輪。
5.根據權利要求4所述的一種漢麻分段收割機，其特征在于，所述漢麻夾持傳輸帶設有十二條夾持傳動帶，十二條所述夾持傳動帶分別為第一夾持傳動帶、第二夾持傳動帶、第三夾持傳動帶、第四夾持傳動帶、第五夾持傳動帶、第六夾持傳動帶、第七夾持傳動帶、第八夾持傳動帶、第九夾持傳動帶、第十夾持傳動帶、第十一夾持傳動帶和第十二夾持傳動帶；
所述第一夾持傳動帶和第二夾持傳動帶之間設有第一傳輸通道，所述第三夾持傳動帶和第四夾持傳動帶之間設有第二傳輸通道，所述第五夾持傳動帶和第六夾持傳動帶之間設有第三傳輸通道，所述第七夾持傳動帶和第八夾持傳動帶之間設有第四傳輸通道，所述第九夾持傳動帶和第十夾持傳動帶之間設有第五傳輸通道，所述第十一夾持傳動帶和第十二夾持傳動帶之間設有第六傳輸通道；
所述分禾器設有七個，七個所述分禾器之間的六個開口分別與第一傳輸通道、第二傳輸通道、第三傳輸通道、第四傳輸通道、第五傳輸通道和第六傳輸通道的一端一一對應連通；
所述第一夾持傳動帶和第四夾持傳動帶在遠離所述分禾器開口的一端長于所述第二夾持傳動帶和第三夾持傳動帶，所述第一夾持傳動帶和第四夾持傳動帶之間設有第七傳輸通道，所述第七傳輸通道連通所述第一傳輸通道和第二傳輸通道，所述第一傳輸通道、第二傳輸通道和第七傳輸通道的連接部設有第一導料件；
所述第五夾持傳動帶和第八夾持傳動帶在遠離所述分禾器開口的一端長于所述第六夾持傳動帶和第七夾持傳動帶，所述第五夾持傳動帶和第八夾持傳動帶之間設有第八傳輸通道，所述第八傳輸通道連通所述第三傳輸通道和第四傳輸通道，所述第三傳輸通道、第四傳輸通道和第八傳輸通道的連接部設有第二導料件；
所述第九夾持傳動帶和第十二夾持傳動帶在遠離所述分禾器開口的一端長于所述第十夾持傳動帶和第十一夾持傳動帶，所述第九夾持傳動帶和第十二夾持傳動帶之間設有第九傳輸通道，所述第九傳輸通道連通所述第五傳輸通道和第六傳輸通道，所述第五傳輸通道、第六傳輸通道和第九傳輸通道的連接部設有第三導料件；
所述第五夾持傳動帶和第十二夾持傳動帶在遠離所述分禾器開口的一端長于所述第八夾持傳動帶和第九夾持傳動帶，所述第五夾持傳動帶和第十二夾持傳動帶之間設有第十傳輸通道，所述第十傳輸通道連通所述第八傳輸通道和第九傳輸通道，所述第八傳輸通道、第九傳輸通道和第十傳輸通道的連接部設有第四導料件；
所述第一夾持傳動帶和第十二夾持傳動帶在遠離所述分禾器開口的一端長于所述第四夾持傳動帶和第五夾持傳動帶，所述第一夾持傳動帶和第十二夾持傳動帶之間設有第十一傳輸通道，所述第十一傳輸通道連通所述第七傳輸通道和第十傳輸通道，所述第七傳輸通道、第十傳輸通道和第十一傳輸通道的連接部設有第五導料件；
所述第一夾持傳動帶和第十二夾持傳動帶遠離所述分禾器的一端均分別安裝在兩上下排列的翻轉滑輪上，兩所述翻轉滑輪的軸心線均為水平方向設置；
所述第四夾持傳動帶、第五夾持傳動帶、第八夾持傳動帶和第九夾持傳動帶遠離所述分禾器開口一端均安裝有動力驅動滑輪，所述第四夾持傳動帶、第五夾持傳動帶、第八夾持傳動帶和第九夾持傳動帶遠離傳輸通道的一側均安裝有一個限位滑輪；
所述第一夾持傳動帶和第十二夾持傳動帶遠離傳輸通道的一側均安裝有動力驅動滑輪，所述第一夾持傳動帶和第十二夾持傳動帶均在其動力驅動滑輪兩側方向安裝有兩個限位滑輪。
6.根據權利要求5所述的一種漢麻分段收割機，其特征在于，所述傳輸通道上方設有扶料導向件。
7.根據權利要求1所述的一種漢麻分段收割機，其特征在于，所述下段切割傳輸架鉸接連接所述機架，所述下段切割傳輸架與機架之間安裝有升降驅動機構，所述上段切割傳輸架鉸接安裝在所述下段切割傳輸架上，所述上段切割傳輸架和下段切割傳輸架之間安裝有升降驅動機構，所述撥禾輪鉸接安裝在所述上端切割傳輸架上，所述撥禾輪和上端切割傳輸架之間安裝有升降驅動機構。
8.根據權利要求6所述的一種漢麻分段收割機，其特征在于，所述上段梢部切割裝置位于所述上段切割傳輸架和漢麻后傳輸裝置之間；所述上段梢部切割裝置包括傳輸托板，所述傳輸托板兩端分別連通所述第十一傳輸通道和漢麻后傳輸裝置，所述傳輸托板上方設有壓料傳送帶，所述壓料傳送帶外表面設有壓料齒，在所述壓料傳送帶位于所述翻轉滑輪將第十一傳輸通道上方開口翻轉方向得一側設有切梢圓鋸。
9.根據權利要求1所述的一種漢麻分段收割機，其特征在于，所述漢麻后傳輸裝置設有兩條漢麻傳輸帶，兩所述漢麻傳輸帶分別對應所述上段切割傳輸架和下段切割傳輸架；所述漢麻傳輸帶的外表面設有壓料齒，所述漢麻傳輸帶下方設有輸送托板，所述漢麻傳輸帶輸送方向的末端設有落料導向架。
10.根據權利要求1 9任一項所述的一種漢麻分段收割機，其特征在于，所述機架固定設置于農用機械車輛的車體上；
所述上段切割傳輸架、下段切割傳輸架和撥禾輪設于所述車體的車頭，所述漢麻后傳輸裝置設于所述車體的頂部，所述漢麻后傳輸裝置的上方設有固定安裝于所述車體上的車輛駕駛室。
技術領域
本發明涉及漢麻收獲技術領域，具體涉及一種漢麻分段收割機。
背景技術
漢麻作為農產品生產作物，生長長度大多在1.8米 3.0米之間，現有技術中從收獲到剝麻的方式，是用傳統收割機將1.8米 3.0米的漢麻從根部整棵割倒，并鋪至田間，由人工將漢麻打成小梱運到剝麻車間，在剝麻車間再由人工將小梱漢麻用鋸片切成1米左右的小段，最后再將小段漢麻送入到剝麻機中進行纖維分離。
上述操作中，傳統收割機割完后采用人工方式打梱，勞動強度大，人工成本費用高，而且不利于后續機械化作業；在人工切小段時，也具有較高的人工成本，同時車間粉塵增多，危險性也大，不利于安全健康生產。
發明內容
本發明的目的在于提供一種漢麻分段收割機，解決漢麻收獲時，從整體收割至分段切割的機械化操作，并為后續漢麻機械化打捆做好前期工作，降低漢麻從割麻到剝麻的人工成本，且能避免人工分割切段操作造成的封閉空間粉塵問題。
為達到上述技術目的，本發明的技術方案：
一種漢麻分段收割機，包括機架，機架作業端的上下兩部分別對應設有可調整離地距離的上段切割傳輸架和下段切割傳輸架，上段切割傳輸架上方對應設有撥禾輪，上段切割傳輸架在作業方向位于下段切割傳輸架的前方；
上段切割傳輸架和下段切割傳輸架位于作業方向一端均對應設有兩個以上排列設置的分禾器，相鄰兩分禾器之間設有開口，上段切割傳輸架和下段切割傳輸架均設有漢麻夾持傳輸帶，相鄰兩分禾器之間的開口連通漢麻夾持傳輸帶，漢麻夾持傳輸帶的入口處設有切割刀裝置；
機架設有與上段切割傳輸架和下段切割傳輸架聯通的漢麻后傳輸裝置，機架設有與上段切割傳輸架和漢麻后傳輸裝置運行相配合的上段梢部切割裝置。
作為進一步優化的方案，漢麻夾持傳輸帶設有一條以上傳輸通道，傳輸通道聯通有相鄰兩分禾器之間的開口；
傳輸通道兩側均設有夾持傳動帶，夾持傳動帶均安裝有若干個滑輪，若干個滑輪中設有動力驅動滑輪。
作為進一步優化的方案，每條傳輸通道兩側的兩個夾持傳動帶中，至少有一個滑輪為動力驅動滑輪。
作為進一步優化的方案，動力驅動滑輪安裝于夾持傳動帶的內表面，夾持傳動帶外表面安裝有增加動力驅動滑輪與夾持傳動帶內表面接觸面積的限位滑輪。
作為進一步優化的方案，漢麻夾持傳輸帶設有十二條夾持傳動帶，十二條夾持傳動帶分別為第一夾持傳動帶、第二夾持傳動帶、第三夾持傳動帶、第四夾持傳動帶、第五夾持傳動帶、第六夾持傳動帶、第七夾持傳動帶、第八夾持傳動帶、第九夾持傳動帶、第十夾持傳動帶、第十一夾持傳動帶和第十二夾持傳動帶；
第一夾持傳動帶和第二夾持傳動帶之間設有第一傳輸通道，第三夾持傳動帶和第四夾持傳動帶之間設有第二傳輸通道，第五夾持傳動帶和第六夾持傳動帶之間設有第三傳輸通道，第七夾持傳動帶和第八夾持傳動帶之間設有第四傳輸通道，第九夾持傳動帶和第十夾持傳動帶之間設有第五傳輸通道，第十一夾持傳動帶和第十二夾持傳動帶之間設有第六傳輸通道；
分禾器設有七個，七個分禾器之間的六個開口分別與第一傳輸通道、第二傳輸通道、第三傳輸通道、第四傳輸通道、第五傳輸通道和第六傳輸通道的一端一一對應連通；
第一夾持傳動帶和第四夾持傳動帶在遠離分禾器開口的一端長于第二夾持傳動帶和第三夾持傳動帶，第一夾持傳動帶和第四夾持傳動帶之間設有第七傳輸通道，第七傳輸通道連通第一傳輸通道和第二傳輸通道，第一傳輸通道、第二傳輸通道和第七傳輸通道的連接部設有第一導料件；
第五夾持傳動帶和第八夾持傳動帶在遠離分禾器開口的一端長于第六夾持傳動帶和第七夾持傳動帶，第五夾持傳動帶和第八夾持傳動帶之間設有第八傳輸通道，第八傳輸通道連通第三傳輸通道和第四傳輸通道，第三傳輸通道、第四傳輸通道和第八傳輸通道的連接部設有第二導料件；
第九夾持傳動帶和第十二夾持傳動帶在遠離分禾器開口的一端長于第十夾持傳動帶和第十一夾持傳動帶，第九夾持傳動帶和第十二夾持傳動帶之間設有第九傳輸通道，第九傳輸通道連通第五傳輸通道和第六傳輸通道，第五傳輸通道、第六傳輸通道和第九傳輸通道的連接部設有第三導料件；
第五夾持傳動帶和第十二夾持傳動帶在遠離分禾器開口的一端長于第八夾持傳動帶和第九夾持傳動帶，第五夾持傳動帶和第十二夾持傳動帶之間設有第十傳輸通道，第十傳輸通道連通第八傳輸通道和第九傳輸通道，第八傳輸通道、第九傳輸通道和第十傳輸通道的連接部設有第四導料件；
第一夾持傳動帶和第十二夾持傳動帶在遠離分禾器開口的一端長于第四夾持傳動帶和第五夾持傳動帶，第一夾持傳動帶和第十二夾持傳動帶之間設有第十一傳輸通道，第十一傳輸通道連通第七傳輸通道和第十傳輸通道，第七傳輸通道、第十傳輸通道和第十一傳輸通道的連接部設有第五導料件；
第一夾持傳動帶和第十二夾持傳動帶遠離分禾器的一端均分別安裝在兩上下排列的翻轉滑輪上，兩翻轉滑輪的軸心線均為水平方向設置；
第四夾持傳動帶、第五夾持傳動帶、第八夾持傳動帶和第九夾持傳動帶遠離分禾器開口一端均安裝有動力驅動滑輪，第四夾持傳動帶、第五夾持傳動帶、第八夾持傳動帶和第九夾持傳動帶遠離傳輸通道的一側均安裝有一個限位滑輪；
第一夾持傳動帶和第十二夾持傳動帶遠離傳輸通道的一側均安裝有動力驅動滑輪，第一夾持傳動帶和第十二夾持傳動帶均在其動力驅動滑輪兩側方向安裝有兩個限位滑輪。
作為進一步優化的方案，傳輸通道上方設有扶料導向件。
作為進一步優化的方案，下段切割傳輸架鉸接連接機架，下段切割傳輸架與機架之間安裝有升降驅動機構，上段切割傳輸架鉸接安裝在下段切割傳輸架上，上段切割傳輸架和下段切割傳輸架之間安裝有升降驅動機構，撥禾輪鉸接安裝在上端切割傳輸架上，撥禾輪和上端切割傳輸架之間安裝有升降驅動機構。
作為進一步優化的方案，上段梢部切割裝置位于上段切割傳輸架和漢麻后傳輸裝置之間；
上段梢部切割裝置包括傳輸托板，傳輸托板兩端分別連通第十一傳輸通道和漢麻后傳輸裝置，傳輸托板上方設有壓料傳送帶，壓料傳送帶外表面設有壓料齒，在壓料傳送帶位于翻轉滑輪將第十一傳輸通道上方開口翻轉方向得一側設有切梢圓鋸。
作為進一步優化的方案，漢麻后傳輸裝置設有兩條漢麻傳輸帶，兩漢麻傳輸帶分別對應上段切割傳輸架和下段切割傳輸架；
漢麻傳輸帶的外表面設有壓料齒，漢麻傳輸帶下方設有輸送托板，漢麻傳輸帶輸送方向的末端設有落料導向架。
作為進一步優化的方案，機架固定設置于農用機械車輛的車體上；上段切割傳輸架、下段切割傳輸架和撥禾輪設于車體的車頭，漢麻后傳輸裝置設于車體的頂部，漢麻后傳輸裝置的上方設有固定安裝于車體上的車輛駕駛室。
由于采用上述技術方案，本發明的有益效果：
設備的驅動行進部分，帶動整個機架朝作物方向行進，上段切割傳輸架位于最前方首先接觸漢麻作物，上段切割傳輸架對漢麻作物的切割操作如下，由撥禾輪配合上段切割傳輸架，分禾器將漢麻作物的上段導向送至漢麻夾持傳輸帶的入口夾持，而后切割刀裝置會將漢麻夾持傳輸帶夾持的漢麻上段切斷，并由漢麻夾持傳輸帶輸送至漢麻后傳輸裝置上，在漢麻夾持傳輸帶和漢麻后傳輸裝置輸送漢麻上段的運行軌跡上，設有切割漢麻上段的上段梢部切割裝置，能將漢麻上段的梢部切割掉，最后漢麻上段規律性的由漢麻后傳輸裝置輸送至田間地面；下段切割傳輸架隨后接觸上段切割傳輸架切割過的漢麻作物，由于上段切割傳輸架對漢麻作物上段進行夾持的操作，也間接支撐幫助了下段切割傳輸架對漢麻下段的夾持切割輸送，下段切割傳輸架的和上段切割傳輸架的結構原理相同，下端切割傳輸架上被切割后的漢麻下段也由漢麻夾持傳輸帶輸送至漢麻后傳輸裝置上，最后漢麻下段規律性的由漢麻后傳輸裝置輸送至田間地面。通過上述技術原理，一種漢麻分段收割機實現了漢麻收獲時，從整體收割至分段切割的機械化操作，并為后續漢麻機械化打捆做好前期工作，降低漢麻從割麻到剝麻的人工成本，且能避免車間內人工分割切段操作造成的封閉空間粉塵問題。
附圖說明

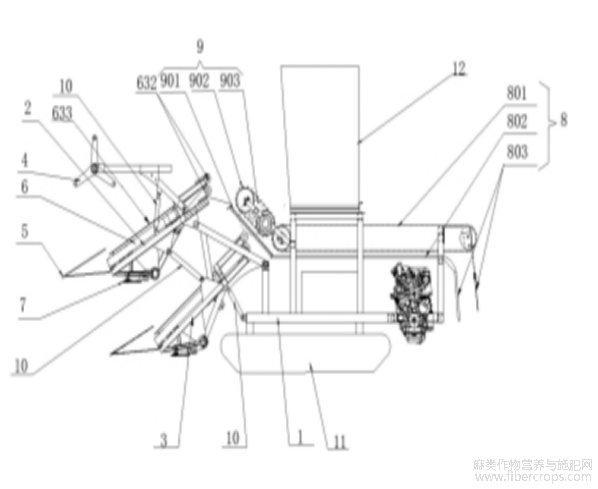

圖1為一種漢麻分段收割機的側視結構示意圖；
圖1

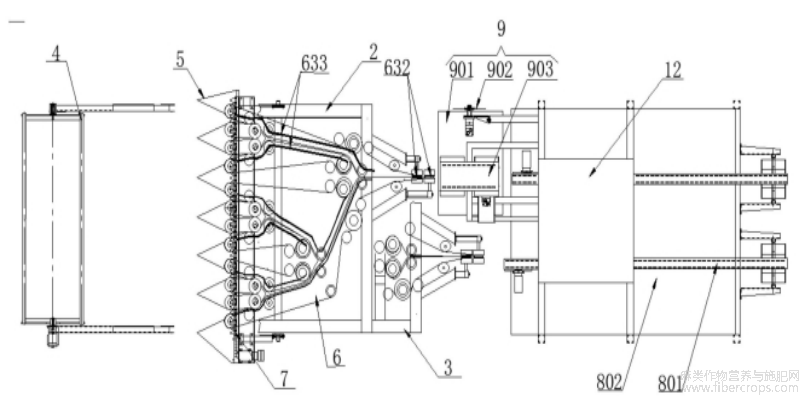

圖2為一種漢麻分段收割機的俯視分解結構示意圖；
圖2
圖3為漢麻夾持傳輸帶的結構分布示意圖；
圖3
圖中：1 機架；2 上段切割傳輸架；3 下段切割傳輸架；4 撥禾輪；5 分禾器；6 漢麻夾持傳輸帶；601 第一夾持傳動帶；602 第二夾持傳動帶；603 第三夾持傳動帶；604 第四夾持傳動帶；605 第五夾持傳動帶；606 第六夾持傳動帶；607 第七夾持傳動帶；608 第八夾持傳動帶；609 第九夾持傳動帶；610 第十夾持傳動帶；611 第十一夾持傳動帶；612 第十二夾持傳動帶；613 第一傳輸通道；614 第二傳輸通道；615 第三傳輸通道；616 第四傳輸通道；617 第五傳輸通道；618 第六傳輸通道；619 第七傳輸通道；620 第八傳輸通道；621 第九傳輸通道；622 第十傳輸通道；623 第十一傳輸通道；625 動力驅動滑輪；626 限位滑輪；627 第一導料件；628 第二導料件；629 第三導料件；630 第四導料件；631 第五導料件；632 翻轉滑輪；633 扶料導向件；7 切割刀裝置；8 漢麻后傳輸裝置；801 漢麻傳輸帶；802 輸送托板；803 落料導向架；9 上段梢部切割裝置；901 傳輸托板；902 壓料傳送帶；903 切梢圓鋸；10 升降驅動機構；11 車體；12 車輛駕駛室。
具體實施方式
下面結合具體實施方式對本發明作進一步的說明。其中，附圖僅用于示例性說明，表示的僅是示意圖，而非實物圖，不能理解為對本專利的限制；為了更好地說明本發明的實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸；對本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。
本發明實施例的附圖中相同或相似的標號對應相同或相似的部件；在本發明的描述中，需要理解的是，若有術語“上”、“下”、“左”、“右”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此附圖中描述位置關系的用語僅用于示例性說明，不能理解為對本專利的限制，對于本領域的普通技術人員而言，可以根據具體情況理解上述術語的具體含義。
如圖1至圖3共同所示：一種漢麻分段收割機，包括機架1，機架1作業端的上下兩部分別對應設有可調整離地距離的上段切割傳輸架2和下段切割傳輸架3，上段切割傳輸架2上方對應設有撥禾輪4，上段切割傳輸架2在作業方向位于下段切割傳輸架3的前方；上段切割傳輸架2和下段切割傳輸架3位于作業方向一端均對應設有兩個以上排列設置的分禾器5，相鄰兩分禾器5之間設有開口，上段切割傳輸架2和下段切割傳輸架3均設有漢麻夾持傳輸帶6，相鄰兩分禾器5之間的開口連通漢麻夾持傳輸帶6，漢麻夾持傳輸帶6的入口處設有切割刀裝置7；機架1設有與上段切割傳輸架2和下段切割傳輸架3聯通的漢麻后傳輸裝置8，機架1設有與上段切割傳輸架2和漢麻后傳輸裝置8運行相配合的上段梢部切割裝置9。
設備運行時，設備的驅動部分行進，帶動整個機架1朝作物方向行進，上段切割傳輸架2位于最前方首先接觸漢麻作物，上段切割傳輸架2對漢麻作物的切割操作如下，由撥禾輪4配合上段切割傳輸架2，分禾器5將漢麻作物的上段導向送至漢麻夾持傳輸帶6的入口夾持，而后切割刀裝置7會將漢麻夾持傳輸帶6夾持的漢麻上段切斷，并由漢麻夾持傳輸帶6輸送至漢麻后傳輸裝置8上，在漢麻夾持傳輸帶6和漢麻后傳輸裝置8輸送漢麻上段的運行軌跡上，設有切割漢麻上段的上段梢部切割裝置9，能將漢麻上段的梢部切割掉，最后漢麻上段規律性的由漢麻后傳輸裝置8輸送至田間地面；
下段切割傳輸架3隨后接觸上段切割傳輸架2切割過的漢麻作物，由于上段切割傳輸架2對漢麻作物上段進行夾持的操作，也間接支撐幫助了下段切割傳輸架3對漢麻下段的夾持切割輸送，下段切割傳輸架3的和上段切割傳輸架2的結構原理相同，下端切割傳輸架上被切割后的漢麻下段也由漢麻夾持傳輸帶6輸送至漢麻后傳輸裝置8上，最后漢麻下段規律性的由漢麻后傳輸裝置8輸送至田間地面。
通過上述技術原理，一種漢麻分段收割機實現了漢麻收獲時，從整體收割至分段切割的機械化操作，并為后續漢麻機械化打捆做好前期工作，降低漢麻從割麻到剝麻的人工成本，且能避免在車間人工分割切段操作造成的封閉空間粉塵問題。
上述的設備部件，本領域普通技術人員應當知道，機架1可隨實際布置設置為相應狀態，撥禾輪4、分禾器5、切割刀裝置7為現有技術中常見農用機械零部件，上段梢部切割裝置9、漢麻夾持傳輸帶6和漢麻后傳輸裝置8在現有的農用機械技術中實現其功能，具有很多常見的結構部件，上段梢部切割裝置9、漢麻夾持傳輸帶6和漢麻后傳輸裝置8的名詞用語限定，僅僅是為了表達該部件結構的功能，因此可以理解，僅僅是簡單的零部件結構替換，在上述各部件的配合關系穩定的情況下，不能認為是超出上述結構的限定保護范圍。
本實施例中，漢麻夾持傳輸帶6設有一條以上傳輸通道，傳輸通道聯通有相鄰兩分禾器5之間的開口；傳輸通道兩側均設有夾持傳動帶，夾持傳動帶均安裝有若干個滑輪，若干個滑輪中設有動力驅動滑輪625。
漢麻夾持傳輸帶6的結構為兩兩相鄰的夾持傳動帶，共同夾持傳輸通道中漢麻作物輸送至目標位置，每個夾持傳動帶通過轉動安裝的滑輪相應安裝于上段切割傳輸架2和下段切割傳輸架3上，同時滑輪中具有動力驅動滑輪625，驅動夾持傳動帶做相應方向的循環運動。
本實施例中，每條傳輸通道兩側的兩個夾持傳動帶中，至少有一個滑輪為動力驅動滑輪625；
當一條傳輸通道兩側的兩個夾持傳動帶中，只有一個夾持傳動帶具有一個滑輪為動力驅動滑輪625時，該動力驅動滑輪625驅動該條夾持傳動帶運動，并通過摩擦力同時帶動傳輸通道中的漢麻作物和另一個夾持傳動帶運動，動力驅動滑輪625的數量和動力配置，可根據具體使用情況處理。
本實施例中，動力驅動滑輪625安裝于夾持傳動帶的內表面，夾持傳動帶外表面安裝有增加動力驅動滑輪625與夾持傳動帶內表面接觸面積的限位滑輪626，限位滑輪626的設置使動力驅動滑輪625與夾持傳動帶的內表面具有更大的接觸面積，改善動力驅動情況。
本實施例中，漢麻夾持傳輸帶6設有十二條夾持傳動帶，十二條夾持傳動帶分別為第一夾持傳動帶601、第二夾持傳動帶602、第三夾持傳動帶603、第四夾持傳動帶604、第五夾持傳動帶605、第六夾持傳動帶606、第七夾持傳動帶607、第八夾持傳動帶608、第九夾持傳動帶609、第十夾持傳動帶610、第十一夾持傳動帶611和第十二夾持傳動帶612；
第一夾持傳動帶601和第二夾持傳動帶602之間設有第一傳輸通道613，第三夾持傳動帶603和第四夾持傳動帶604之間設有第二傳輸通道614，第五夾持傳動帶605和第六夾持傳動帶606之間設有第三傳輸通道615，第七夾持傳動帶607和第八夾持傳動帶608之間設有第四傳輸通道616，第九夾持傳動帶609和第十夾持傳動帶610之間設有第五傳輸通道617，第十一夾持傳動帶611和第十二夾持傳動帶612之間設有第六傳輸通道618；
分禾器5設有七個，七個分禾器5之間的六個開口分別與第一傳輸通道613、第二傳輸通道614、第三傳輸通道615、第四傳輸通道616、第五傳輸通道617和第六傳輸通道618的一端一一對應連通；
第一夾持傳動帶601和第四夾持傳動帶604在遠離分禾器5開口的一端長于第二夾持傳動帶602和第三夾持傳動帶603，第一夾持傳動帶601和第四夾持傳動帶604之間設有第七傳輸通道619，第七傳輸通道619連通第一傳輸通道613和第二傳輸通道614，第一傳輸通道613、第二傳輸通道614和第七傳輸通道619的連接部設有第一導料件627；
第五夾持傳動帶605和第八夾持傳動帶608在遠離分禾器5開口的一端長于第六夾 持傳動帶606和第七夾持傳動帶607，第五夾持傳動帶605和第八夾持傳動帶608之間設有第 八傳輸通道620，第八傳輸通道620連通第三傳輸通道615和第四傳輸通道616，第三傳輸通 道615、第四傳輸通道616和第八傳輸通道620的連接部設有第二導料件628；
第九夾持傳動帶609和第十二夾持傳動帶612在遠離分禾器5開口的一端長于第十夾持傳動帶610和第十一夾持傳動帶611，第九夾持傳動帶609和第十二夾持傳動帶612之間設有第九傳輸通道621，第九傳輸通道621連通第五傳輸通道617和第六傳輸通道618，第五傳輸通道617、第六傳輸通道618和第九傳輸通道621的連接部設有第三導料件629；
第五夾持傳動帶605和第十二夾持傳動帶612在遠離分禾器5開口的一端長于第八夾持傳動帶608和第九夾持傳動帶609，第五夾持傳動帶605和第十二夾持傳動帶612之間設有第十傳輸通道622，第十傳輸通道622連通第八傳輸通道620和第九傳輸通道621，第八傳輸通道620、第九傳輸通道621和第十傳輸通道622的連接部設有第四導料件630；
第一夾持傳動帶601和第十二夾持傳動帶612在遠離分禾器5開口的一端長于第四夾持傳動帶604和第五夾持傳動帶605，第一夾持傳動帶601和第十二夾持傳動帶612之間設有第十一傳輸通道623，第十一傳輸通道623連通第七傳輸通道619和第十傳輸通道622，第七傳輸通道619、第十傳輸通道622和第十一傳輸通道623的連接部設有第五導料件631；
第一夾持傳動帶601和第十二夾持傳動帶612遠離分禾器5的一端均分別安裝在兩上下排列的翻轉滑輪632上，兩翻轉滑輪632的軸心線均為水平方向設置；
第四夾持傳動帶604、第五夾持傳動帶605、第八夾持傳動帶608和第九夾持傳動帶609遠離分禾器5開口一端均安裝有動力驅動滑輪625，第四夾持傳動帶604、第五夾持傳動帶605、第八夾持傳動帶608和第九夾持傳動帶609遠離傳輸通道的一側均安裝有一個限位滑輪626；
第一夾持傳動帶601和第十二夾持傳動帶612遠離傳輸通道的一側均安裝有動力驅動滑輪625，第一夾持傳動帶601和第十二夾持傳動帶612均在其動力驅動滑輪625兩側方向安裝有兩個限位滑輪626。
上述漢麻夾持傳輸帶6的結構原理，具體工作時，首先漢麻作物通過分禾器5之間的六個開口分別進入到第一傳輸通道613、第二傳輸通道614、第三傳輸通道615、第四傳輸通道616、第五傳輸通道617和第六傳輸通道618，上述六條傳輸通道兩側的十二條夾持傳動帶通過動力驅動滑輪625的動力輸出進行循環運動，并將上述六條傳輸通道內的漢麻作物分別輸送至第七傳輸通道619、第八傳輸通道620和第九傳輸通道621內，而后第八傳輸通道620和第九傳輸通道621兩側的四條夾持傳動帶將通道中的漢麻作物輸送至第十傳輸通道622中，之后第七傳輸通道619和第十傳輸通道622兩側的四條夾持傳動帶將通道中的漢麻作物輸送至第十一傳輸通道623中，第十一傳輸通道623由于第一夾持傳動帶601和第十二夾持傳動帶612的端部安裝于兩水平設置的翻轉滑輪632上，因此，第十一傳輸通道623的出口為水平方向，并將漢麻作物水平放置傳送至漢麻后傳輸裝置8上；
第一導料件627、第二導料件628、第三導料件629、第四導料件630和第五導料件631均為V形板，能夠使?jié)h麻作物導向進入三條傳輸通道交匯位置時進行導向，避免漢麻物料隨著原夾持傳動帶循環運動至其他位置，順利進入預定傳輸位置。
通過上述漢麻夾持傳輸帶6的設計，使?jié)h麻夾持傳輸帶6具有較好的空間布局和較高的動力使用效率。
本實施例中，傳輸通道上方設有扶料導向件633，由于漢麻物料長度較長，可扶正物料傳輸，避免漢麻物料歪斜導致脫離傳輸區域，以免意外堵塞設備運行。
本實施例中，下段切割傳輸架3鉸接連接機架1，下段切割傳輸架3與機架1之間安裝有升降驅動機構10，上段切割傳輸架2鉸接安裝在下段切割傳輸架3上，上段切割傳輸架2和下段切割傳輸架3之間安裝有升降驅動機構10；撥禾輪4鉸接連接上端切割傳輸架，撥禾輪4和上端切割傳輸架之間安裝有升降驅動機構10，通過上述結構，實現上段切割傳輸架2、下段切割傳輸架3和撥禾輪4的高度調節功能，可根據漢麻作物的實際高度具體調整設備作業高度。
本實施例中，上段梢部切割裝置9位于上段切割傳輸架2和漢麻后傳輸裝置8之間；上段梢部切割裝置9包括傳輸托板901，傳輸托板901兩端分別連通第十一傳輸通道623和漢麻后傳輸裝置8，漢麻夾持傳輸帶6的第十一傳輸通道623將上段漢麻作物水平傳送至傳輸托板901上，傳輸托板901上方設有壓料傳送帶902，壓料傳送帶902外表面設有壓料齒，壓料齒能夠提升傳送漢麻物料的能力，在壓料傳送帶902位于翻轉滑輪632將第十一傳輸通道623上方開口翻轉方向得一側設有切梢圓鋸903，壓料傳送帶902將漢麻作物傳送至切梢圓鋸903下時，將上段漢麻物料的梢部切割掉，最后壓料傳送帶902將切割完梢部的上段漢麻物料傳送至漢麻后傳輸裝置8處。
本實施例中，漢麻后傳輸裝置8設有兩條漢麻傳輸帶801，兩漢麻傳輸帶801分別對應上段切割傳輸架2和下段切割傳輸架3傳輸出來的漢麻物料；漢麻傳輸帶801的外表面設有壓料齒，漢麻傳輸帶801下方設有輸送托板802，漢麻傳輸帶801輸送方向的末端設有落料導向架803，上段漢麻物料和下段漢麻物料分別被傳送至兩條漢麻傳輸帶801下方的輸送托板802上，并被兩漢麻傳輸帶801傳輸至落料導向架803位置，沿落料導向架803規律性落布在田間，以便于后續的機械化打捆。
本實施例中，一種漢麻分段收割機中各部件驅動動力，均可采用液壓驅動，如切割刀裝置7、漢麻傳輸帶801、壓料傳送帶902、切梢圓鋸903、撥禾輪4和動力驅動滑輪625的動力來源可采用液壓馬達驅動，升降驅動機構10可采用液壓缸裝置，液壓馬達和液壓缸具有較大力矩和較高穩定性，廣泛應用于農業機械之中，除液壓驅動外也可采用電驅動方式。
本實施例中，機架1固定設置于農用機械車輛的車體11上；上段切割傳輸架2、下段切割傳輸架3和撥禾輪4設于車體11的車頭，漢麻后傳輸裝置8設于車體11的頂部，漢麻后傳輸裝置8的上方設有固定安裝于車體11上的車輛駕駛室12，車輛底盤可采用為履帶式底盤。
以上僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
文章摘自國家發明專利，一種漢麻分段收割機，發明人:張瑞成，周魯君，馮震，謝宣明，李永會，鄭煥波，申請?zhí)?/font>:202411473421.6，申請日:2024.10.22。
