摘  要:本發明公開了一種卷軸移動分離式亞麻面料收卷機，包括支撐架、定位側板、收卷電機、夾持板、分離收卷組件；本發明通過收卷電機驅動，帶動第一移動卷軸和第二移動卷軸同步轉動，如此將亞麻面料收卷于第一移動卷軸和第二移動卷軸上，并形成亞麻面料卷筒，然后通過兩個夾持板通過升降動力單元驅動并抵壓于亞麻面料卷筒的上下兩側，如此實現對亞麻面料卷筒的上下定位，通過分離電機驅動第一移動卷軸和第二移動卷軸相對分離移動，并使得第一移動卷軸和第二移動卷軸向兩側脫離亞麻面料卷筒，可以將亞麻面料卷筒從第一移動卷軸和第二移動卷軸上分離出來，將兩個夾持板上下相對分離之后可以將亞麻面料卷筒取出，如此實現便利的取出亞麻面料卷筒。

權利要求書

1.一種卷軸移動分離式亞麻面料收卷機，其特征在于，包括支撐架、定位側板、收卷電機、夾持板、分離收卷組件、平移旋轉組件、控制器；所述支撐架的上端兩側分別安裝一個定位側板；所述支撐架的上端安裝分離收卷組件；所述分離收卷組件包括第一移動卷軸、第二移動卷軸、分離電機；所述支撐架的上方中間安裝第一移動卷軸和第二移動卷軸；所述第一移動卷軸和第二移動卷軸端對端活動連接；所述分離電機安裝于支撐架的上端；所述分離電機驅動第一移動卷軸和第二移動卷軸相對平移；所述收卷電機安裝于支撐架的上放一側；所述收卷電機驅動第一移動卷軸和第二移動卷軸同步轉動；所述第一移動卷軸和第二移動卷軸上下分別安裝一個夾持板，兩個夾持板通過升降動力單元上下相對移動；所述收卷電機驅動第一移動卷軸和第二移動卷軸同步轉動進行收卷亞麻面料并形成亞麻面料卷筒，兩個夾持板通過升降動力單元驅動并抵壓于亞麻面料卷筒的上下兩側，分離電機驅動第一移動卷軸和第二移動卷軸相對分離移動，并使得第一移動卷軸和第二移動卷軸向兩側脫離亞麻面料卷筒；所述平移旋轉組件包括側部平移環、移動桿、驅動塊、轉動絲桿；所述第一移動卷軸和第二移動卷軸的外端四周分別安裝一個側部平移環；所述側部平移環的下側分別分布一個移動桿，側部平移環旋轉連接于移動桿的上端；所述移動桿的下端分別安裝驅動塊；所述支撐架的上端兩側分別設有分離槽，驅動塊滑動安裝于分離槽上；所述分離槽內分別轉動安裝轉動絲桿，兩個轉動絲桿通過分離電機驅動連接；所述控制器安裝于定位側板的外側；所述控制器驅動連接收卷電機、升降動力單元和分離電機。

2.根據權利要求1所述的卷軸移動分離式亞麻面料收卷機，其特征在于，所述收卷電機安裝于一個定位側板的內側；所述收卷電機的內側通過旋轉軸連接有插接軸；所述第一移動卷軸的外端中間設有插接通道；所述第一移動卷軸通過插接通道滑動插接于插接軸上，插接軸帶動第一移動卷軸旋轉。

3.根據權利要求2所述的卷軸移動分離式亞麻面料收卷機，其特征在于，所述插接軸和插接通道的截面均呈矩形結構。

4.根據權利要求1所述的卷軸移動分離式亞麻面料收卷機，其特征在于，所述第一移動卷軸的內端上下設有定位凸塊；所述第二移動卷軸的內端上下設有定位凹槽；所述第一移動卷軸通過定位凸塊與第二移動卷軸的定位凹槽插接或分離。

5.根據權利要求1所述的卷軸移動分離式亞麻面料收卷機，其特征在于，所述側部平移環的上下四周設有環形轉動槽；所述移動桿的上端設有定位塊；所述側部平移環通過環形轉動槽轉動安裝于移動桿上端的定位塊上。

6.根據權利要求1所述的卷軸移動分離式亞麻面料收卷機，其特征在于，所述定位側板上端之間設有頂部支撐板；所述頂部支撐板的下側和支撐架的上端分別安裝升降動力單元，升降動力單元的外端分別安裝一個夾持板。

7.根據權利要求1所述的卷軸移動分離式亞麻面料收卷機，其特征在于，所述夾持板呈弧形結構，兩個夾持板上下構成抱箍結構。

技術領域

本發明屬于亞麻面料的加工裝備領域，尤其涉及一種卷軸移動分離式亞麻面料收卷機。

背景技術

目前，隨著人們對面料的高品質追求，亞麻混紡面料應用而生，亞麻面料透氣舒適，贏得了市場的口碑，現在亞麻面料在生產完畢后，一般會需要對亞麻面料進行收卷，會使用收卷裝置對面料進行收卷，通過電機帶動收卷軸進行轉動，通過收卷軸的轉動對亞麻面料進行收卷，收卷完成之后，需要將收卷軸進行拆卸，然后將亞麻面料卷筒從收卷軸上抽離，由于收卷時亞麻面料在收卷軸上包裹的較為緊密，如此使得亞麻面料卷筒不能輕易的分離出來，如此使得亞麻面料卷筒取出較為困難，操作繁瑣，費時費力，如此不方便面料收卷后的取出的弊端繼續解決，為此需要對現有的收卷結構進行改進，提高使用的便利性。

發明內容

針對上述現有技術的不足之處，本發明解決的問題為：提供一種便于取出亞麻面料卷筒的卷軸移動分離式亞麻面料收卷機。

為解決上述問題，本發明采取的技術方案如下：一種卷軸移動分離式亞麻面料收卷機，包括支撐架、定位側板、收卷電機、夾持板、分離收卷組件；所述支撐架的上端兩側分別安裝一個定位側板；所述支撐架的上端安裝分離收卷組件；所述分離收卷組件包括第一移動卷軸、第二移動卷軸、分離電機；所述支撐架的上方中間安裝第一移動卷軸和第二移動卷軸；所述第一移動卷軸和第二移動卷軸端對端活動連接；所述分離電機安裝于支撐架的上端；所述分離電機驅動第一移動卷軸和第二移動卷軸相對平移；所述收卷電機安裝于支撐架的上放一側；所述收卷電機驅動第一移動卷軸和第二移動卷軸同步轉動；所述第一移動卷軸和第二移動卷軸上下分別安裝一個夾持板，兩個夾持板通過升降動力單元上下相對移動；所述收卷電機驅動第一移動卷軸和第二移動卷軸同步轉動進行收卷亞麻面料并形成亞麻面料卷筒，兩個夾持板通過升降動力單元驅動并抵壓于亞麻面料卷筒的上下兩側，分離電機驅動第一移動卷軸和第二移動卷軸相對分離移動，并使得第一移動卷軸和第二移動卷軸向兩側脫離亞麻面料卷筒。

進一步，所述收卷電機安裝于一個定位側板的內側；所述收卷電機的內側通過旋轉軸連接有插接軸；所述第一移動卷軸的外端中間設有插接通道；所述第一移動卷軸通過插接通道滑動插接于插接軸上，插接軸帶動第一移動卷軸旋轉。

進一步，所述插接軸和插接通道的截面均呈矩形結構。

進一步，還包括控制器；所述控制器安裝于定位側板的外側；所述控制器驅動連接收卷電機、升降動力單元和分離電機。

進一步，所述第一移動卷軸的內端上下設有定位凸塊；所述第二移動卷軸的內端上下設有定位凹槽；所述第一移動卷軸通過定位凸塊與第二移動卷軸的定位凹槽插接或分離。

進一步，還包括平移旋轉組件；所述平移旋轉組件包括側部平移環、移動桿、驅動塊、轉動絲桿；所述第一移動卷軸和第二移動卷軸的外端四周分別安裝一個側部平移環；所述側部平移環的下側分別分布一個移動桿，側部平移環旋轉連接于移動桿的上端；所述移動桿的下端分別安裝驅動塊；所述支撐架的上端兩側分別設有分離槽，驅動塊滑動安裝于分離槽上；所述分離槽內分別轉動安裝轉動絲桿，兩個轉動絲桿通過分離電機驅動連接。

進一步，所述側部平移環的上下四周設有環形轉動槽；所述移動桿的上端設有定位塊；所述側部平移環通過環形轉動槽轉動安裝于移動桿上端的定位塊上。

進一步，所述定位側板上端之間設有頂部支撐板；所述頂部支撐板的下側和支撐架的上端分別安裝升降動力單元，升降動力單元的外端分別安裝一個夾持板。

進一步，所述夾持板呈弧形結構，兩個夾持板上下構成抱箍結構。

本發明的有益效果如下：本發明通過收卷電機驅動，帶動第一移動卷軸和第二移動卷軸同步轉動，如此將亞麻面料收卷于第一移動卷軸和第二移動卷軸上，并形成亞麻面料卷筒，然后通過兩個夾持板通過升降動力單元驅動并抵壓于亞麻面料卷筒的上下兩側，如此實現對亞麻面料卷筒的上下定位，最后通過分離電機驅動第一移動卷軸和第二移動卷軸相對分離移動，并使得第一移動卷軸和第二移動卷軸向兩側脫離亞麻面料卷筒，如此可以將亞麻面料卷筒從第一移動卷軸和第二移動卷軸上分離出來，將兩個夾持板上下相對分離之后可以將亞麻面料卷筒取出，如此實現便利的取出亞麻面料卷筒。

附圖說明

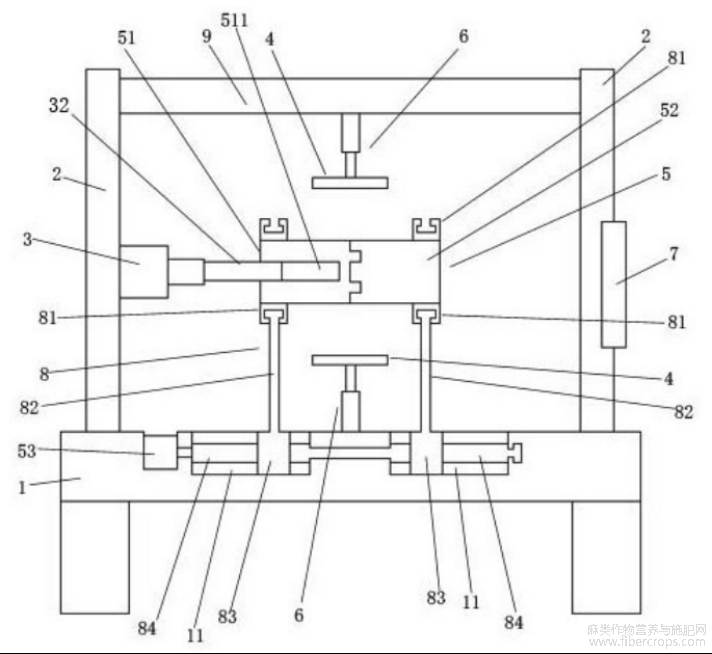

圖1為本發明的結構示意圖。

圖1

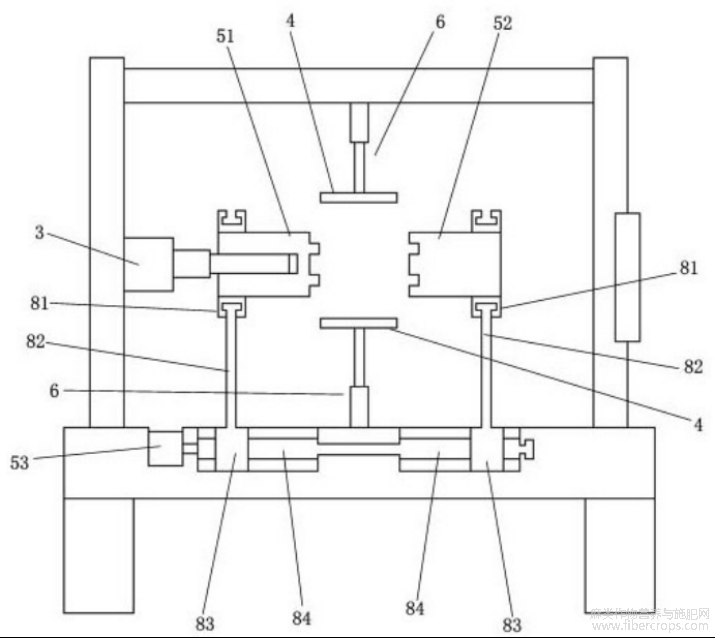

圖2為本發明圖1中第一移動卷軸和第二移動卷軸相對分離之后的結構示意圖。

圖2

圖3為本發明圖1中第一移動卷軸和第二移動卷軸對接后的結構示意圖。

圖3

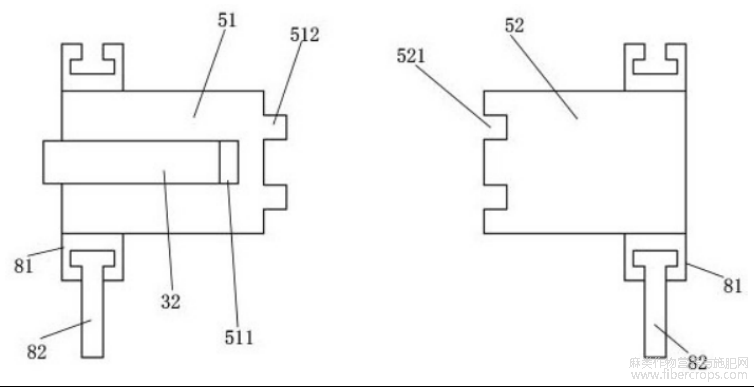

圖4為本發明圖1中第一移動卷軸和第二移動卷軸分離后的結構示意圖。

圖4

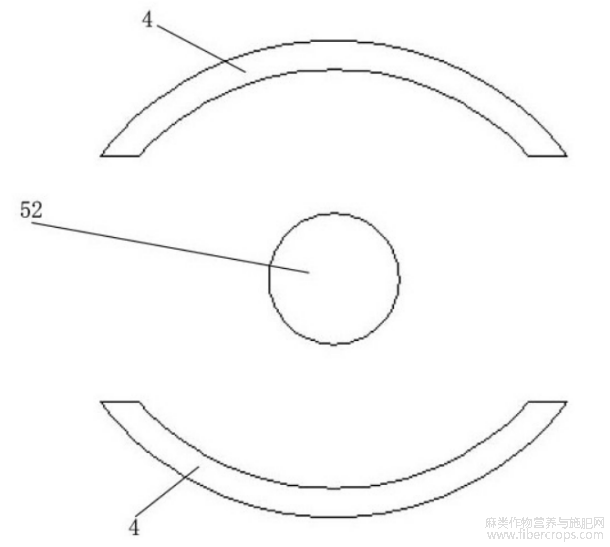

圖5為本發明兩個夾持板的側視結構示意圖。

圖5

具體實施方式

下面結合附圖對本發明內容作進一步詳細說明。

如圖1至5所示，一種卷軸移動分離式亞麻面料收卷機，包括支撐架1、定位側板2、收卷電機3、夾持板4、分離收卷組件5；所述支撐架1的上端兩側分別安裝一個定位側板2；所述支撐架1的上端安裝分離收卷組件5；所述分離收卷組件5包括第一移動卷軸51、第二移動卷軸52、分離電機53；所述支撐架1的上方中間安裝第一移動卷軸51和第二移動卷軸52；所述第一移動卷軸51和第二移動卷軸52端對端活動連接；所述分離電機53安裝于支撐架1的上端；所述分離電機53驅動第一移動卷軸51和第二移動卷軸52相對平移；所述收卷電機3安裝于支撐架1的上放一側；所述收卷電機3驅動第一移動卷軸51和第二移動卷軸52同步轉動；所述第一移動卷軸51和第二移動卷軸52上下分別安裝一個夾持板4，兩個夾持板4通過升降動力單元6上下相對移動，升降動力單元6為升降氣缸；所述收卷電機3驅動第一移動卷軸51和第二移動卷軸52同步轉動進行收卷亞麻面料并形成亞麻面料卷筒，兩個夾持板4通過升降動力單元6驅動并抵壓于亞麻面料卷筒的上下兩側，分離電機53驅動第一移動卷軸51和第二移動卷軸52相對分離移動，并使得第一移動卷軸51和第二移動卷軸52向兩側脫離亞麻面料卷筒。

如圖1至5所示，為了便于第一移動卷軸51在分離電機53內側滑動以及不影響轉動，進一步，所述收卷電機3安裝于一個定位側板2的內側；所述收卷電機3的內側通過旋轉軸31連接有插接軸32；所述第一移動卷軸51的外端中間設有插接通道511；所述第一移動卷軸51通過插接通道511滑動插接于插接軸32上，插接軸32帶動第一移動卷軸51旋轉。進一步，所述插接軸32和插接通道511的截面均呈矩形結構。

如圖1至5所示，為了便于自動便利的控制驅動，進一步，還包括控制器7；所述控制器7安裝于定位側板2的外側；所述控制器驅動連接收卷電機3、升降動力單元6和分離電機53。

如圖1至5所示，為了便于第一移動卷軸51和第二移動卷軸52對接后可以同步轉動，進一步，所述第一移動卷軸51的內端上下設有定位凸塊512；所述第二移動卷軸52的內端上下設有定位凹槽521；所述第一移動卷軸51通過定位凸塊512與第二移動卷軸52的定位凹槽521插接或分離。

如圖1至5所示，為了便于第一移動卷軸51和第二移動卷軸52可以相對分離同時不影響對接后的旋轉收卷作業，進一步，還包括平移旋轉組件8；所述平移旋轉組件8包括側部平移環81、移動桿82、驅動塊83、轉動絲桿84；所述第一移動卷軸51和第二移動卷軸52的外端四周分別安裝一個側部平移環81；所述側部平移環81的下側分別分布一個移動桿82，側部平移環81旋轉連接于移動桿82的上端；所述移動桿82的下端分別安裝驅動塊83；所述支撐架1的上端兩側分別設有分離槽11，驅動塊83滑動安裝于分離槽11上；所述分離槽11內分別轉動安裝轉動絲桿84，兩個轉動絲桿84通過分離電機53驅動連接。進一步，所述側部平移環81的上下四周設有環形轉動槽811；所述移動桿82的上端設有定位塊821；所述側部平移環81通過環形轉動槽811轉動安裝于移動桿82上端的定位塊821上。

如圖1至5所示，為了便于夾持板4的上下移動，進一步，所述定位側板2上端之間設有頂部支撐板9；所述頂部支撐板9的下側和支撐架1的上端分別安裝升降動力單元6，升降動力單元6的外端分別安裝一個夾持板4。進一步，所述夾持板4呈弧形結構，兩個夾持板4上下構成抱箍結構。

本發明通過收卷電機3驅動，帶動第一移動卷軸51和第二移動卷軸52同步轉動，如此將亞麻面料收卷于第一移動卷軸51和第二移動卷軸52上，并形成亞麻面料卷筒，然后通過兩個夾持板4通過升降動力單元6驅動并抵壓于亞麻面料卷筒的上下兩側，如此實現對亞麻面料卷筒的上下定位，最后通過分離電機53驅動第一移動卷軸51和第二移動卷軸52相對分離移動，并使得第一移動卷軸51和第二移動卷軸52向兩側脫離亞麻面料卷筒，如此可以將亞麻面料卷筒從第一移動卷軸51和第二移動卷軸52上分離出來，將兩個夾持板4上下相對分離之后可以將亞麻面料卷筒取出，如此實現便利的取出亞麻面料卷筒。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

文章摘自國家發明專利，一種卷軸移動分離式亞麻面料收卷機，發明人：王雅琴薛茂深，申請?zhí)?/font>：202411962573.2，申請日：2024.12.30
