摘  要：本發明公開了一種亞麻纖維布酸洗機構，包括酸洗箱體、左側升降式酸洗槽、右側升降式酸洗槽、上部走料輥、下部走料輥、換液箱體、導液組件、動力電機；本發明可以實現左側升降式酸洗槽和右側升降式酸洗槽交替作業，當左側升降式酸洗槽作業一段之間需要置換時，首先將右側升降式酸洗槽向上驅動，使得右側升降式酸洗槽內部酸洗液接觸亞麻纖維布，如此實現繼續酸洗，再將左側升降式酸洗槽向下驅動，使得左側升降式酸洗槽內部酸洗液脫離亞麻纖維布，然后再對左側升降式酸洗槽內部酸洗液進行置換，如此實現不影響高效作業的狀態下置換清洗液。

技術要點

1.一種亞麻纖維布酸洗機構，其特征在于，包括酸洗箱體、左側升降式酸洗槽、右側升降式酸洗槽、上部走料輥、下部走料輥、換液箱體、導液組件、動力電機；所述酸洗箱體的內部上方兩側和中間分別安裝上部走料輥，酸洗箱體的內部上方兩側安裝均多個下部走料輥；所述下部走料輥位于上部走料輥的下方；所述酸洗箱體的內部中間兩側分別安裝左側升降式酸洗槽和右側升降式酸洗槽；所述左側升降式酸洗槽和右側升降式酸洗槽的正上方分別對應分布多個下部走料輥；所述酸洗箱體的兩側分別安裝一個動力電機，左側升降式酸洗槽和右側升降式酸洗槽分別通過動力電機交替升降驅動，并使得左側升降式酸洗槽和右側升降式酸洗槽向上靠近下部走料輥或向下遠離下部走料輥；所述酸洗箱體的下方安裝換液箱體；所述左側升降式酸洗槽和右側升降式酸洗槽分別通過導液組件與換液箱體連通。

2.根據權利要求1所述的亞麻纖維布酸洗機構，其特征在于，所述酸洗箱體的兩側側壁分別設有移動卡槽，酸洗箱體的內部中間設有定位板，定位的兩側分別設有移動卡槽；所述左側升降式酸洗槽和右側升降式酸洗槽的兩側分別設有移動卡塊，左側升降式酸洗槽和右側升降式酸洗槽兩側的移動卡塊分別滑動卡接于酸洗箱體側壁和定位板的移動卡槽上。

3.根據權利要求2所述的亞麻纖維布酸洗機構，其特征在于，所述酸洗箱體側壁的移動卡槽上分別轉動設有驅動絲桿；所述驅動絲桿的上端通過連接軸與動力電機連接。

4.根據權利要求1所述的亞麻纖維布酸洗機構，其特征在于，所述導液組件包括排液管、伸縮出液管、進液管、伸縮回液管、抽液管、濾雜網；所述左側升降式酸洗槽和右側升降式酸洗槽的下側均安裝排液管和進液管；所述排液管的下端連接伸縮出液管，伸縮出液管的下端連通于換液箱體的上側；所述進液管的下端連接伸縮回液管，伸縮回液管的下端連接抽液管，抽液管下端延伸插接至換液箱體的內部下方；所述換液箱體的內部兩側分別安裝一個濾雜網，濾雜網分別位于伸縮出液管的下端外側和抽液管內側之間。

5.根據權利要求4所述的亞麻纖維布酸洗機構，其特征在于，所述排液管上設有排液電磁閥；所述進液管上設有單向進液閥。

6.根據權利要求4所述的亞麻纖維布酸洗機構，其特征在于，所述抽液管的上端設有抽液泵。

7.根據權利要求1所述的亞麻纖維布酸洗機構，其特征在于，所述酸洗箱體的上端前后分別安裝有多對前后相對分布的定位板，前后相對分布的兩個定位板之間設有定位軸，上部走料輥和下部走料輥的分別套接于定位軸上。

技術領域

本發明屬于亞麻纖維布料的加工領域，尤其涉及亞麻纖維布酸洗機構。

背景技術

亞麻是人類最早使用的天然纖維之一，亞麻纖維是世界上最古老的紡織纖維，亞麻纖維制成的織物的用途很廣泛，可以用作服裝面料、裝飾織物、桌布、床上用品和汽車用品等產業用品；隨著新品種、新技術、新紡紗方法、新織造方法及新的整理工藝的出現，亞麻制品產業的發展勢頭越來越好，目前亞麻纖維布表面處理工藝中是先將紡織好的亞麻纖維布放入酸洗槽中進行酸洗，通過多個走料輥進行輸送，使得亞麻纖維布浸入酸洗槽內進行酸洗，但是在亞麻纖維布在酸洗一段時間之后，酸洗槽內部的酸洗液體會產生微小麻布雜質，如此進行后續清洗時會使得后續的亞麻纖維布受到污染，使得后續清理較為不便，而置換酸洗液需要停止酸洗作業進行更換，使得作業效率降低，為此需要改進酸洗結構。

發明內容

針對上述現有技術的不足之處，本發明解決的問題為：提供一種快速置換酸洗液、不影響酸洗高效作業的亞麻纖維布酸洗機構。

為解決上述問題，本發明采取的技術方案如下：

一種亞麻纖維布酸洗機構，包括酸洗箱體、左側升降式酸洗槽、右側升降式酸洗槽、上部走料輥、下部走料輥、換液箱體、導液組件、動力電機；所述酸洗箱體的內部上方兩側和中間分別安裝上部走料輥，酸洗箱體的內部上方兩側安裝均多個下部走料輥；所述下部走料輥位于上部走料輥的下方；所述酸洗箱體的內部中間兩側分別安裝左側升降式酸洗槽和右側升降式酸洗槽；所述左側升降式酸洗槽和右側升降式酸洗槽的正上方分別對應分布多個下部走料輥；所述酸洗箱體的兩側分別安裝一個動力電機，左側升降式酸洗槽和右側升降式酸洗槽分別通過動力電機交替升降驅動，并使得左側升降式酸洗槽和右側升降式酸洗槽向上靠近下部走料輥或向下遠離下部走料輥；所述酸洗箱體的下方安裝換液箱體；所述左側升降式酸洗槽和右側升降式酸洗槽分別通過導液組件與換液箱體連通。

進一步，所述酸洗箱體的兩側側壁分別設有移動卡槽，酸洗箱體的內部中間設有定位板，定位的兩側分別設有移動卡槽；所述左側升降式酸洗槽和右側升降式酸洗槽的兩側分別設有移動卡塊，左側升降式酸洗槽和右側升降式酸洗槽兩側的移動卡塊分別滑動卡接于酸洗箱體側壁和定位板的移動卡槽上。

進一步，所述酸洗箱體側壁的移動卡槽上分別轉動設有驅動絲桿；所述驅動絲桿的上端通過連接軸與動力電機連接。

進一步，所述導液組件包括排液管、伸縮出液管、進液管、伸縮回液管、抽液管、濾雜網；所述左側升降式酸洗槽和右側升降式酸洗槽的下側均安裝排液管和進液管；所述排液管的下端連接伸縮出液管，伸縮出液管的下端連通于換液箱體的上側；所述進液管的下端連接伸縮回液管，伸縮回液管的下端連接抽液管，抽液管下端延伸插接至換液箱體的內部下方；所述換液箱體的內部兩側分別安裝一個濾雜網，濾雜網分別位于伸縮出液管的下端外側和抽液管內側之間。

進一步，所述排液管上設有排液電磁閥；所述進液管上設有單向進液閥。

進一步，所述抽液管的上端設有抽液泵。

進一步，所述酸洗箱體的上端前后分別安裝有多對前后相對分布的定位板，前后相對分布的兩個定位板之間設有定位軸，上部走料輥和下部走料輥的分別套接于定位軸上。

本發明的有益效果如下：

1.本發明的左側升降式酸洗槽和右側升降式酸洗槽分別通過動力電機交替升降驅動，并使得左側升降式酸洗槽和右側升降式酸洗槽向上靠近下部走料輥或向下遠離下部走料輥，如此可以實現左側升降式酸洗槽和右側升降式酸洗槽交替作業，當左側升降式酸洗槽作業一段之間需要置換時，首先將右側升降式酸洗槽向上驅動，使得右側升降式酸洗槽內部酸洗液接觸亞麻纖維布，如此實現繼續酸洗，再將左側升降式酸洗槽向下驅動，使得左側升降式酸洗槽內部酸洗液脫離亞麻纖維布，然后再對左側升降式酸洗槽內部酸洗液進行置換，如此實現不影響高效作業的狀態下置換清洗液。

2.本發明通過排液管進行排出酸洗液，酸洗液經過伸縮出液管后進入換液箱體，然后通過抽液管進行抽吸液體，使得液體從伸縮回液管、進液管回入槽體內部，同時由于濾雜網的阻隔，使得液體在被抽液管抽吸時，雜質會被隔離在濾雜網的內側，如此實現便利置換。

附圖說明

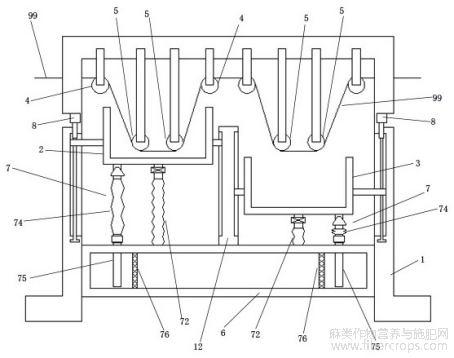

圖1為本發明左側升降式酸洗槽進行酸洗時的結構示意圖。

圖1

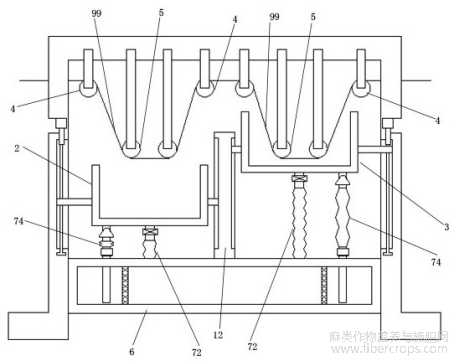

圖2為本發明右側升降式酸洗槽進行酸洗時的結構示意圖。

圖2

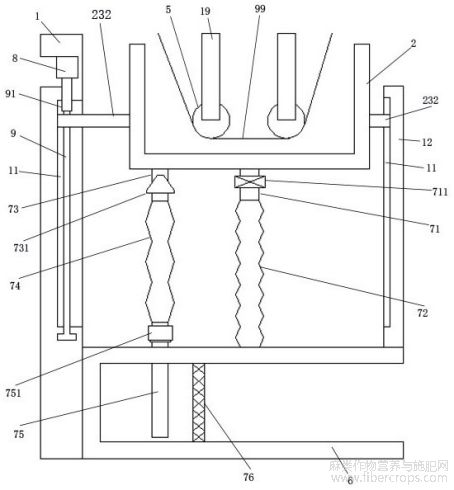

圖3為本發明圖1左側的局部放大結構示意圖。

圖3

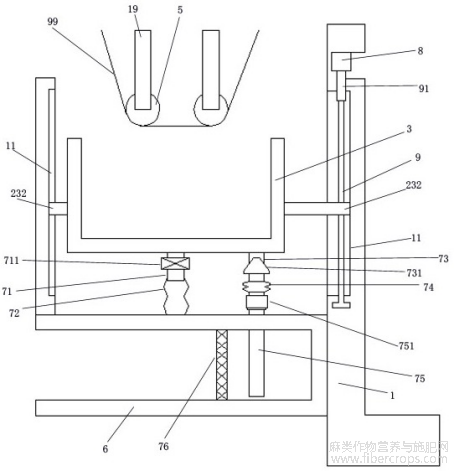

圖4為本發明圖1右側的局部放大結構示意圖。

圖4

具體實施方式

下面結合附圖對本發明內容作進一步詳細說明。

如圖1至4所示，一種亞麻纖維布酸洗機構，包括酸洗箱體1、左側升降式酸洗槽2、右側升降式酸洗槽3、上部走料輥4、下部走料輥5、換液箱體6、導液組件7、動力電機8；所述酸洗箱體1的內部上方兩側和中間分別安裝上部走料輥4，酸洗箱體1的內部上方兩側安裝均多個下部走料輥5；所述下部走料輥5位于上部走料輥4的下方；所述酸洗箱體1的內部中間兩側分別安裝左側升降式酸洗槽2和右側升降式酸洗槽3；所述左側升降式酸洗槽2和右側升降式酸洗槽3的正上方分別對應分布多個下部走料輥5；所述酸洗箱體1的兩側分別安裝一個動力電機8，左側升降式酸洗槽2和右側升降式酸洗槽3分別通過動力電機8交替升降驅動，并使得左側升降式酸洗槽2和右側升降式酸洗槽3向上靠近下部走料輥5或向下遠離下部走料輥5；所述酸洗箱體1的下方安裝換液箱體6；所述左側升降式酸洗槽2和右側升降式酸洗槽3分別通過導液組件7與換液箱體6連通。

如圖1至4所示，為了便于左側升降式酸洗槽2和右側升降式酸洗槽3穩定升降，進一步，所述酸洗箱體1的兩側側壁分別設有移動卡槽11，酸洗箱體1的內部中間設有定位板12，定位12的兩側分別設有移動卡槽11；所述左側升降式酸洗槽2和右側升降式酸洗槽3的兩側分別設有移動卡塊232，左側升降式酸洗槽2和右側升降式酸洗槽3兩側的移動卡塊232分別滑動卡接于酸洗箱體1側壁和定位板12的移動卡槽11上。為了對左側升降式酸洗槽2和右側升降式酸洗槽3進行便利驅動，進一步，所述酸洗箱體1側壁的移動卡槽11上分別轉動設有驅動絲桿9；所述驅動絲桿9的上端通過連接軸91與動力電機8連接。

如圖1至4所示，為了便于左側升降式酸洗槽2和右側升降式酸洗槽3將液體進行置換，進一步，所述導液組件7包括排液管71、伸縮出液管72、進液管73、伸縮回液管74、抽液管75、濾雜網76；所述左側升降式酸洗槽2和右側升降式酸洗槽3的下側均安裝排液管71和進液管73；所述排液管71的下端連接伸縮出液管72，伸縮出液管72的下端連通于換液箱體6的上側；所述進液管72的下端連接伸縮回液管74，伸縮回液管74的下端連接抽液管75，抽液管75下端延伸插接至換液箱體6的內部下方；所述換液箱體6的內部兩側分別安裝一個濾雜網76，濾雜網76分別位于伸縮出液管72的下端外側和抽液管75內側之間。進一步，所述排液管71上設有排液電磁閥711；所述進液管73上設有單向進液閥731。進一步，所述抽液管75的上端設有抽液泵751。為了上部走料輥4和下部走料輥5穩定裝配，進一步，所述酸洗箱體1的上端前后分別安裝有多對前后相對分布的定位板19，前后相對分布的兩個定位板之間設有定位軸，上部走料輥和下部走料輥的分別套接于定位軸上。

本發明的左側升降式酸洗槽2和右側升降式酸洗槽3分別通過動力電機8交替升降驅動，并使得左側升降式酸洗槽2和右側升降式酸洗槽3向上靠近下部走料輥5或向下遠離下部走料輥5，如此可以實現左側升降式酸洗槽2和右側升降式酸洗槽3交替作業，當左側升降式酸洗槽2作業一段之間需要置換時，首先將右側升降式酸洗槽3向上驅動，使得右側升降式酸洗槽3內部酸洗液接觸亞麻纖維布99，如此實現繼續酸洗，再將左側升降式酸洗槽2向下驅動，使得左側升降式酸洗槽2內部酸洗液脫離亞麻纖維布99，然后再對左側升降式酸洗槽2內部酸洗液進行置換，如此實現不影響高效作業的狀態下置換清洗液。

本發明通過排液管71進行排出酸洗液，酸洗液經過伸縮出液管72后進入換液箱體6，然后通過抽液管75進行抽吸液體，使得液體從伸縮回液管74、進液管73回入槽體內部，同時由于濾雜網76的阻隔，使得液體在被抽液管75抽吸時，雜質會被隔離在濾雜網76的內側，如此實現便利置換。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

摘自國家發明專利，發明人：王雅琴；薛茂深，申請?zhí)枺?/font>202410951447.0，申請日：2024.07.16
