摘  要:本發明公開了一種亞麻煮漂設備，包括殼體，殼體內設有容納槽，所述容納槽的中心處轉動安裝有轉軸，所述轉軸連接有轉動電機，所述轉軸的頂部設有轉盤，所述轉盤的頂部設有輔助攪拌機構，所述輔助攪拌機構包括頂板，頂板的下方設有底板，所述底板和頂板之間設有若干驅動條，驅動條的內側設有X型伸縮架，所述驅動條的外側設有弧形板，所述弧形板的外側設置有若干插桿，本發明設置有輔助攪拌機構，輔助氣缸能夠驅動輔助攪拌機構的插桿插入亞麻中并轉動，使亞麻紗分散，使煮漂液能夠更好地進入亞麻紗中，同時能夠使亞麻紗與擠壓條接觸，加強煮漂的效果。

權利要求書

1.一種亞麻煮漂設備，其特征在于：包括殼體（1），殼體（1）內設有容納槽，所述容納槽的中心處轉動安裝有轉軸（2），所述轉軸（2）連接有轉動電機，所述轉軸（2）的頂部設有轉盤（3），所述轉盤（3）的頂部設有輔助攪拌機構（4），所述輔助攪拌機構（4）包括頂板（41），頂板（41）的下方設有底板（42），所述底板（42）安裝在轉盤（3）上，所述底板（42）和頂板（41）之間設有若干驅動條（43），所述頂板（41）和底板（42）上均開設有滑槽（44），所述驅動條（43）的上下兩端分別滑動設置在上下兩側的滑槽（44）上，驅動條（43）的內側設有X型伸縮架（5），所述X型伸縮架（5）包括呈X狀的第一伸縮桿（51）和第二伸縮桿（52），所述頂板（41）的頂部安裝有輔助氣缸（45），所述輔助氣缸（45）的輸出端貫穿頂板（41）設置并安裝有驅動塊（46），所述第一伸縮桿（51）的一端與所述驅動塊（46）的外側鉸接，所述第一伸縮桿（51）的另一端與驅動條（43）鉸接，所述底板（42）上設有固定塊（47），所述第二伸縮桿（52）的一端與固定塊（47）的外側鉸接，所述驅動條（43）上開設有條形槽（48），所述條形槽（48）上滑動安裝有滑動塊（49），所述第二伸縮桿（52）的另一端與滑動塊（49）鉸接，所述驅動條（43）的外側設有弧形板（6），所述弧形板（6）的外側設置有若干插桿（7）。

2.如權利要求1所述的亞麻煮漂設備，其特征在于：所述容納槽內設有盛料桶（8），所述盛料桶（8）包括內筒（81）、外筒（82）和環形板（83），所述內筒（81）與外筒（82）的底部通過環形板（83）連接，所述內筒（81）轉動安裝在環形板（83）上，所述盛料桶（8）的中心設有通孔，所述輔助攪拌機構（4）位于所述通孔中，所述內筒（81）上開設有插孔（84），所述插孔（84）的位置與插桿（7）相匹配。

3.如權利要求2所述的亞麻煮漂設備，其特征在于：所述插孔（84）為條形孔。

4.如權利要求2所述的亞麻煮漂設備，其特征在于：所述外筒（82）的內壁環設有若干擠壓條（85）。

5.如權利要求2所述的亞麻煮漂設備，其特征在于：所述外筒（82）和環形板（83）上均開設有漏水孔。

6.如權利要求2所述的亞麻煮漂設備，其特征在于：所述盛料桶（8）的頂部兩側設有連接耳（86），所述連接耳（86）的底部連接有提升氣缸（87），所述提升氣缸（87）的底部連接有移動座（88），所述移動座（88）滑動設置在滑動軌道上。

7.如權利要求1所述的亞麻煮漂設備，其特征在于：所述殼體（1）的上方設有擠壓環（9），所述殼體（1）的兩側設有升降氣缸（91），所述升降氣缸（91）的頂部設有安裝支架（92），所述安裝支架（92）上設有擠壓桿（93），所述擠壓桿（93）的底部與擠壓環（9）相連接。

8.如權利要求7所述的亞麻煮漂設備，其特征在于：所述安裝支架（92）上設有升降槽，所述擠壓桿（93）滑動設置在升降槽中，所述擠壓桿（93）上設有齒條，所述齒條與驅動齒輪嚙合，所述驅動齒輪連接有升降電機（94）。

技術領域

本發明涉及亞麻加工的技術領域，特別是亞麻煮漂設備的技術領域。

背景技術

亞麻煮漂是一種重要的紡織工藝，其主要目的是去除亞麻纖維中的木質素、果膠及半纖維素等非纖維素物質，從而提高纖維的分裂度和可紡性，這一過程不僅能夠提升紗線的質量，還能改善其白度和斷裂強力。

現有技術中，對于亞麻的煮漂都是采用一個大型的殼體，在殼體內部放置紗架及亞麻紗，殼體內設有加熱裝置，對于煮漂過程中利用加熱裝置對內部的液體進行加熱，設備在煮漂時，不能很好地對亞麻進行擠壓脫膠，導致亞麻的脫膠效果不好。

發明內容

本發明的目的就是解決現有技術中的問題，提出一種亞麻煮漂設備，能夠解決以上問題。

為實現上述目的，本發明提出了一種亞麻煮漂設備，包括殼體，殼體內設有容納槽，所述容納槽的中心處轉動安裝有轉軸，所述轉軸連接有轉動電機，所述轉軸的頂部設有轉盤，所述轉盤的頂部設有輔助攪拌機構，所述輔助攪拌機構包括頂板，頂板的下方設有底板，所述底板安裝在轉盤上，所述底板和頂板之間設有若干驅動條，所述頂板和底板上均開設有滑槽，所述驅動條的上下兩端分別滑動設置在上下兩側的滑槽上，驅動條的內側設有X型伸縮架，所述X型伸縮架包括呈X狀的第一伸縮桿和第二伸縮桿，所述頂板的頂部安裝有輔助氣缸，所述輔助氣缸的輸出端貫穿頂板設置并安裝有驅動塊，所述第一伸縮桿的一端與所述驅動塊的外側鉸接，所述第一伸縮桿的另一端與驅動條鉸接，所述底板上設有固定塊，所述第二伸縮桿的一端與固定塊的外側鉸接，所述驅動條上開設有條形槽，所述條形槽上滑動安裝有滑動塊，所述第二伸縮桿的另一端與滑動塊鉸接，所述驅動條的外側設有弧形板，所述弧形板的外側設置有若干插桿。

作為優選，所述容納槽內設有盛料桶，所述盛料桶包括內筒、外筒和環形板，所述內筒與外筒的底部通過環形板連接，所述內筒轉動安裝在環形板上，所述盛料桶的中心設有通孔，所述輔助攪拌機構位于所述通孔中，所述內筒上開設有插孔，所述插孔的位置與插桿相匹配。

作為優選，所述插孔為條形孔。

作為優選，所述外筒的內壁環設有若干擠壓條。

作為優選，所述外筒和環形板上均開設有漏水孔。

作為優選，所述盛料桶的頂部兩側設有連接耳，所述連接耳的底部連接有提升氣缸，所述提升氣缸的底部連接有移動座，所述移動座滑動設置在滑動軌道上。

作為優選，所述殼體的上方設有擠壓環，所述殼體的兩側設有升降氣缸，所述升降氣缸的頂部設有安裝支架，所述安裝支架上設有擠壓桿，所述擠壓桿的底部與擠壓環相連接。

作為優選，所述安裝支架上設有升降槽，所述擠壓桿滑動設置在升降槽中，所述擠壓桿上設有齒條，所述齒條與驅動齒輪嚙合，所述驅動齒輪連接有升降電機。

本發明的有益效果：本發明設置有輔助攪拌機構，輔助氣缸能夠驅動輔助攪拌機構的插桿插入亞麻中并轉動，使亞麻紗分散，使煮漂液能夠更好地進入亞麻紗中，同時能夠使亞麻紗與擠壓條接觸，加強煮漂的效果；擠壓環能夠在煮漂過程中對亞麻紗進行上下擠壓，提高擠壓脫膠的效果。

本發明的特征及優點將通過實施例結合附圖進行詳細說明。

附圖說明

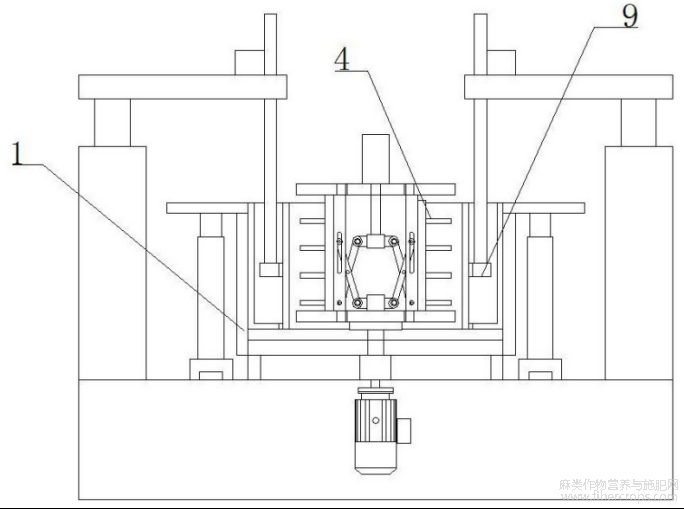

圖1是本發明的結構示意圖；

圖1

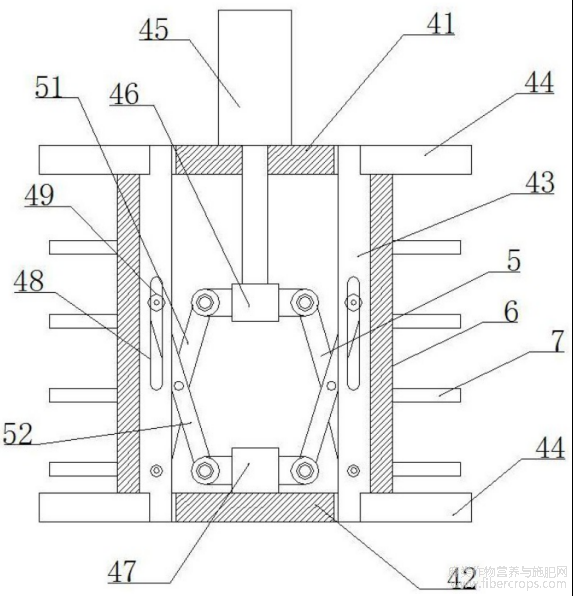

圖2是本發明的輔助攪拌機構示意圖；

圖2

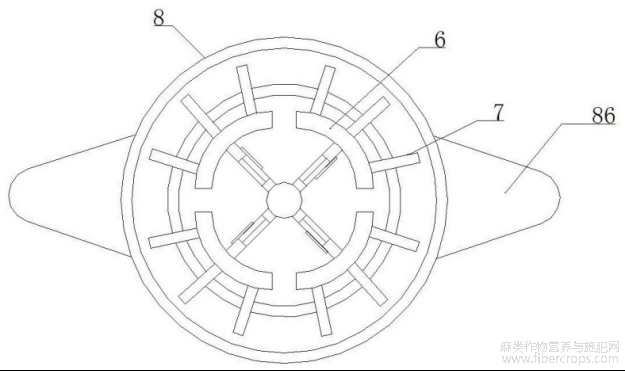

圖3是本發明的插桿分布示意圖；

圖3

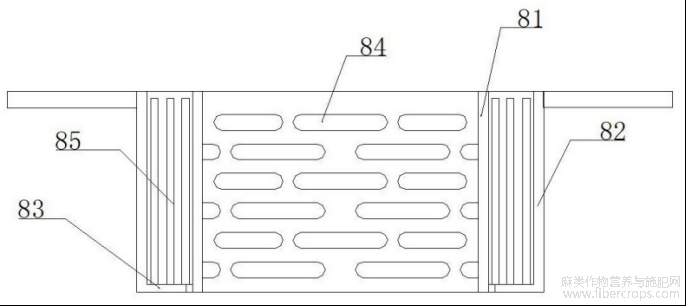

圖4是本發明的盛料桶結構示意圖；

圖4

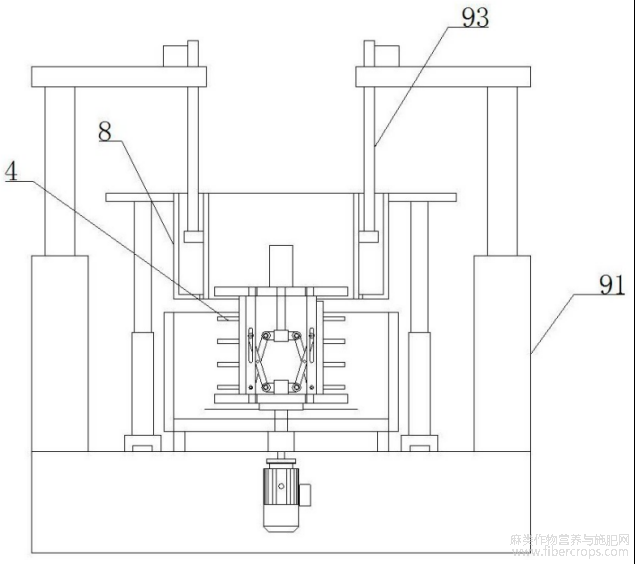

圖5是本發明的擠壓工作示意圖；

圖5

圖6是本發明的出料工作示意圖。

圖6

圖中：1、殼體；2、轉軸；3、轉盤；4、輔助攪拌機構；5、X型伸縮架；6、弧形板；7、插桿；8、盛料桶；9、擠壓環；91、升降氣缸；92、安裝支架；93、擠壓桿；94、升降電機；41、頂板；42、底板；43、驅動條；44、滑槽；45、輔助氣缸；46、驅動塊；47、固定塊；48、條形槽；49、滑動塊；51、第一伸縮桿；52、第二伸縮桿；81、內筒；82、外筒；83、環形板；84、插孔；85、擠壓條；86、連接耳；87、提升氣缸；88、移動座。

具體實施方式

參閱圖1至圖6，一種亞麻煮漂設備，包括殼體1，殼體1內設有容納槽，容納槽中設有加熱裝置，所述容納槽的中心處轉動安裝有轉軸2，所述轉軸2連接有轉動電機，所述轉軸2的頂部設有轉盤3，所述轉盤3的頂部設有輔助攪拌機構4，所述輔助攪拌機構4包括頂板41，頂板41的下方設有底板42，所述底板42安裝在轉盤3上，所述底板42和頂板41之間設有若干驅動條43，所述頂板41和底板42上均開設有滑槽44，所述驅動條43的上下兩端分別滑動設置在上下兩側的滑槽44上，驅動條43的內側設有X型伸縮架5，所述X型伸縮架5包括呈X狀的第一伸縮桿51和第二伸縮桿52，所述頂板41的頂部安裝有輔助氣缸45，所述輔助氣缸45的輸出端貫穿頂板41設置并安裝有驅動塊46，所述第一伸縮桿51的一端與所述驅動塊46的外側鉸接，所述第一伸縮桿51的另一端與驅動條43鉸接，所述底板42上設有固定塊47，所述第二伸縮桿52的一端與固定塊47的外側鉸接，所述驅動條43上開設有條形槽48，所述條形槽48上滑動安裝有滑動塊49，所述第二伸縮桿52的另一端與滑動塊49鉸接，所述驅動條43的外側設有弧形板6，所述弧形板6的外側設置有若干插桿7；所述容納槽內設有盛料桶8，所述盛料桶8包括內筒81、外筒82和環形板83，所述內筒81與外筒82的底部通過環形板83連接，所述內筒81轉動安裝在環形板83上，所述盛料桶8的中心設有通孔，所述輔助攪拌機構4位于所述通孔中，所述內筒81上開設有插孔84，所述插孔84的位置與插桿7相匹配；所述插孔84為條形孔；所述外筒82的內壁環設有若干擠壓條85；所述外筒82和環形板83上均開設有漏水孔；所述盛料桶8的頂部兩側設有連接耳86，所述連接耳86的底部連接有提升氣缸87，所述提升氣缸87的底部連接有移動座88，所述移動座88滑動設置在滑動軌道上；所述殼體1的上方設有擠壓環9，所述殼體1的兩側設有升降氣缸91，所述升降氣缸91的頂部設有安裝支架92，所述安裝支架92上設有擠壓桿93，所述擠壓桿93的底部與擠壓環9相連接；所述安裝支架92上設有升降槽，所述擠壓桿93滑動設置在升降槽中，所述擠壓桿93上設有齒條，所述齒條與驅動齒輪嚙合，所述驅動齒輪連接有升降電機94。

本發明工作過程：

本發明在工作過程中，將亞麻紗放入盛料桶，然后將盛料桶放入容納槽，使容納槽中的漂煮液浸沒亞麻紗，擠壓環向下移動至漂煮液的液面附近，防止亞麻紗上浮，使插桿對準插孔，然后驅動輔助氣缸向下移動，驅動插桿從插孔插入亞麻紗中，然后轉動電機帶動轉盤轉動，插桿帶動內筒轉動，擠壓條與亞麻紗擠壓接觸，工作一段時間后，插桿退回，擠壓環上下往復移動，對亞麻紗進行擠壓脫膠，然后回到液面附近，然后插桿重新插入，繼續轉動；煮漂完成后，提升氣缸將盛料桶提升至殼體的上方，擠壓環對亞麻紗進行擠壓，瀝干漂煮液，然后驅動移動座沿著滑動軌道移動至清洗工位，亞麻紗進行清洗。[

上述實施例是對本發明的說明，不是對本發明的限定，任何對本發明簡單變換后的方案均屬于本發明的保護范圍。

文章摘自國家發明專利，一種亞麻煮漂設備，發明人：沈燕萍,申請?zhí)?/font>：202411414799.9，申請日：2024.10.11
