摘 要：針對傳統舀種勺式穴播器在工作過程中，種群被舀種勺種室兩側分流，播種滾筒內種量較少時，舀種勺腔充種不完全的問題，基于胡麻種子物理特性和種植農藝要求，設計一種種群聚集、直接舀種的胡麻精量穴播器。通過分析穴播器工作原理確定其組成、聚種斜槽結構和直流舀種勺結構參數范圍，對直流舀種勺舀種過程和清種過程進行運動分析，確定穴播器角速度范圍；以直流舀種勺深度、過橋槽夾角和穴播器角速度為試驗因素，以穴播器排種合格率、漏播率和重播率為試驗指標，借助EDEM離散元仿真軟件開展二次旋轉正交組合試驗，結果表明：直流舀種勺深度為2.75mm、過橋槽夾角為56.56°、穴播器角速度為2.71rad/s時性能最佳，此時穴播器排種合格率為94.27%，漏播率為5.67%，重播率為0.06%。臺架試驗發現排種合格率、漏播率和重播率平均值分別為89.00%、8.33%、2.67%，臺架試驗結果與仿真試驗結果基本一致。對比直流舀種勺和勺舌式舀種勺排種效果，試驗結果表明，直流舀種勺的排種效果優于勺舌式舀種勺的排種效果，穴播器排種合格率最大可提高3.39個百分點，漏播率最大可下降 2.68個百分點，重播率最大可下降2個百分點。
關鍵詞：胡麻；穴播器；聚種斜槽；直流舀種勺；EDEM
0 引言
目前胡麻種植多以人工點播和撒播為主，勞動強度大、作業效率低，不便后期田間管理。因此研制一種結構簡單、高效的胡麻精量穴播器對于實現胡麻種植機械化和規?；l(fā)展具有重要意義。
排種器是保證播種機工作質量和效率的關鍵。根據其工作原理，排種器分為機械式和氣力式[1]-[7]。氣力式排種器排種精度高，種子損傷率低，但其結構復雜、生產成本高[8-11]。機械式排種器具有結構簡單、生產成本低、易于播種等優點[12-14]，成為丘陵山區胡麻機械化種植的首選。機械化穴播是實現精量播種的主要方式之一，具有定量和定穴距播種的優點，可有效提高作物的出苗率和成活率[15]。為提高穴播器的性能，SINGH等[16]對穴播器進行優化設計，確定穴播器最優的型孔錐角；RATNYAKE等[17]研制一種水稻錐形滾筒穴播機，相比直播節省種子約75%，增產約37%；張青松等[18]設計了一種帶缺口矩形油菜勺式精量穴播排種器，解決傳統油菜條播用種量大、株距變異系數大的問題；張順等[19]為適應常規水稻輕簡化精量穴直播種植，設計了一種U型腔道式水稻精量穴播排種器。張國忠等[20]設計了一種具有弧形毛刷清種護種裝置的雙腔側充式水稻精量穴播排種器，實現雜交稻和常規稻的大田精量穴播；石林榕等[21]設計了一種帶舀種勺舌的滾勺式胡麻精量穴播器，在傳統舀種勺勺腔兩側設計舀種勺舌，將胡麻種子導引填充舀種勺腔，解決傳統穴播器漏充嚴重的問題，但是引種舌的設置增加了胡麻種子進入種室的時間，尤其當穴播器內腔種量較少時，舀種成功率有待提高。綜上，國內外對穴播器的研究主要集中在水稻、油菜等規則形狀的作物[22]，對于胡麻等異形小籽粒作物種子的穴播器研究較少。
基于傳統穴播器內腔種量較少時，舀種勺舀取種子不充分、引種舌導引種子填充勺腔不完全的問題，提出將分散種群沿穴播器內腔兩側匯聚、種子流直接充填舀種勺腔的方法，設計一種種群直流舀種式胡麻精量穴播器，在結構上沿用舀種勺舌式穴播器結構簡單、不傷種的優勢，通過理論分析設計穴播器結構，利用離散元仿真試驗確定穴播器最優結構參數和工作參數，通過臺架試驗和對比試驗對種群直流舀種式胡麻精量穴播器的排種性能進行驗證，以期為異形小籽粒排種器的設計提供參考。
1 胡麻種植農藝

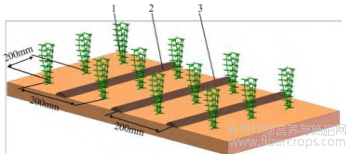

西北旱區胡麻種植農藝要求如圖1所示，根據胡麻機械化穴播要求，播量為 37.5~52.5kg/hm2，穴粒數6~10粒。為便于中耕機和收獲機作業，確定播種穴距為200mm，株距為200mm，播深30~50mm[23]。
圖1 胡麻種植農藝要求
2 穴播器結構與工作原理
2.1 總體結構
種群直流舀種式胡麻精量穴播器主要由播種滾筒、舀種勺、導種管、旋轉軸和排種嘴等組成。播種滾筒是由圓周陣列布置的聚種斜槽組成的聚種腔體，由位于聚種腔體兩側的前后安裝盤、側板圍成的空心旋轉體結構組成，如圖2所示。穴播器側板壁設有導種管，聚種腔體內壁形成供種子流動的環形流動通道，舀種勺均布安裝在聚種腔體內，形成一圓平面，該平面穿過流動通道，有利于提高舀種成功率。

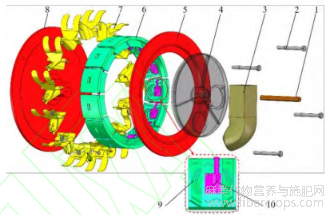

圖2 穴播器結構示意圖
2.2 工作原理
穴播器工作時，舀種勺需經歷舀種、換位清種、過橋清種、導種和排種5個階段，穴播器工作原理如圖3所示。胡麻種子通過導種管進入穴播器內腔，穴播器在種床上滾動，舀種勺隨之旋轉舀取一定量的胡麻種子，胡麻種子在自身重力、種間相互作用力、聚種腔體和舀種勺擾動的作用下進入勺腔，完成舀種。隨著穴播器的繼續轉動，舀種勺舀取的部分種子失去底部支持力而掉落，形成第1次清種。隨后，舀種勺腔內的胡麻種子沿過橋槽滑向種室，由于種室入口阻擋，過橋槽表面種子掉落，形成第2次清種。當舀種勺運動至導種區時，胡麻種子沿種室滑道通過泄種口進入排種嘴。隨著排種嘴插入種床擠壓復位彈簧，活動排種嘴張開胡麻種子順利排入穴孔中，當排種嘴離開穴孔后，穴孔周圍土壤坍塌掩埋種子，經鎮壓輪壓實，完成一個周期的排種作業。
圖3 穴播器工作原理圖
3 關鍵零件設計
3.1 胡麻種子基本參數
種子的形狀及特征尺寸是穴播器關鍵零件結構設計的重要依據[24]。本文選擇甘肅地區廣泛種植的隴亞10號胡麻種子。種子外形扁平，頂部稍尖，整體呈“瓜子狀”，如圖4所示，隨機選取100粒為試驗對象，用精度為0.02mm的數顯式游標卡尺對其三軸尺寸進行測量，重復3次，平均三軸尺寸：長Lmean為4.43mm，寬Wmean為2.38mm，厚Tmean為0.95mm。含水率為5.13%，千粒質量為8.13 g，自然休止角為23°，質量密度為1.05g/mL，體積密度為0.66 g/mL[25]。
圖4 胡麻種子基本參數
3.2 播種滾筒設計
3.2.1 結構參數設計
播種滾筒直徑?jīng)Q定舀種勺的數量及分布，對穴播器性能至關重要?；谖鞅焙祬^(qū)胡麻種植農藝要求，參考其他舀種勺式穴播器直徑360~480mm，播種滾筒直徑過小，圓周可分布的舀種勺數量減少，穴播器質量減輕，易造成排種嘴入土深度不足，種子浮在土壤表面，影響出苗；播種滾筒直徑過大時，舀種勺數目增多，有利于降低穴播器的工作轉速，提高排種穩定性，但直徑過大增加制造成本，而且穴播器圓周跳動頻率增加，不利于拖拉機牽引。播種滾筒寬度影響胡麻種植效益，寬度增加行距變大，降低胡麻種植密度；寬度減小，胡麻種植密集，不利于后期田間管理。綜合考慮，本研究選取播種滾筒寬度W1為70mm，側板直徑D4為260mm，播種滾筒直徑D2為330mm，排種嘴垂直高度為65mm，聚種斜槽厚度為10mm，確定種子流環形流動通道直徑D3 為320mm，穴播器直徑D1為460mm，結構見圖5。

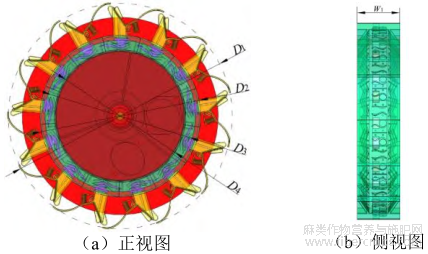

圖5 播種滾筒結構圖
3.2.2 聚種斜槽設計
當穴播器工作一定時間后，內腔中種量變少，舀種勺腔填充不完全易造成漏播。本研究設計的聚種斜槽利用其表面滑種側板將少量種子匯聚，便于舀種勺舀取種子。聚種斜槽主要由滑種側板、V字形擾種齒、一字形花紋和沿兩側一字形花紋中心線延伸的S形花紋組成，其結構如圖6a所示。V字形擾種齒緊貼于聚種斜槽內壁，可打破穴播器內腔中種群穩定堆積狀態，其V字開口朝向種子流環形流動通道，引導種子朝流動通道移動，提高舀種成功率。本研究設計的V字形擾種齒是由長度Lr為20mm、寬度Wr為1mm的2個矩形長條組成，設擾種齒厚度為T1，擾種齒傾角為β，擾種齒間距為h，如圖6b所示。聚種斜槽安裝時不能與穴播器原有結構干涉，由前期分析可知，穴播器側板直徑D4為260mm，聚種斜槽厚度為10mm，綜合考慮，確定聚種斜槽垂直高度H1為30mm，滑種側板垂直高度H2為20mm、寬度W3為3mm，胡麻種子自然休止角為23。，為保證滑種側板對其表面種子匯聚，確定聚種斜槽傾角α為50°，聚種斜槽安裝在播種滾筒內部，其寬度應與播種滾筒寬度一致，故聚種斜槽寬度W2 為70mm，如圖6c所示，將以上參數代入公式（1）中
通過計算可得，種子流環形流動通道寬度W4為30.4mm。

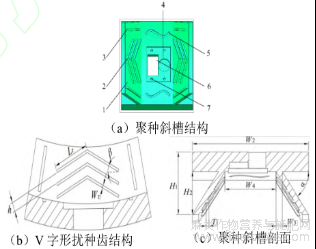

圖6 聚種斜槽結構圖
當擾種齒厚度較小時，不能充分?jǐn)_動種群，不利于舀種勺充種；當擾種齒厚度過大時，對種子擾動效果好，種群流動性增強，但會出現擾種齒攜種現象。因此，擾種齒應僅擾動貼近聚種斜槽內壁的一薄層種子為宜[26]，即滿足：
由式（2）可知擾種齒厚度T1范圍為0.76 ~0.95mm，為便于加工制作，本研究確定擾種齒厚度T1為1mm。根據文獻[27]，當擾種齒間距h小于2倍種子長度時，種子會在擾種齒中間夾持，易損傷種子，因此應使h＞2Lmean，故擾種齒間距h應大于8.86mm；鑒于胡麻種子被V字形擾種齒引導朝種子流環形流動通道移動，綜合考慮確定擾種齒間距h為9mm，擾種齒傾角β為30°。
對聚種斜槽擾種過程進行受力分析，以貼近擾種齒上部單粒種子為研究對象，將其視為一個剛性質點，以種子質心為原點O建立空間直角坐標系，x軸垂直于滑種側板內壁，y軸平行于擾種齒上表面，z軸通過種子垂直于擾種齒上表面，如圖7所示。

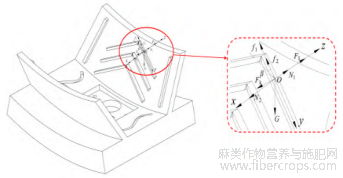

圖7 擾種過程受力分析

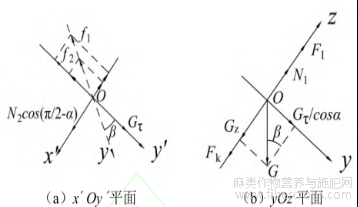

根據種子在擾種齒上的受力投影圖（圖8）可知，種子在 x、y、z 方向上的受力方程為
式中 N1——擾種齒對種子的支持力，N
N2——滑種側板對種子的支持力，N
f1——種子與擾種齒表面摩擦力，N
f2——種子與滑種側板表面摩擦力，N
Gty ——重力 G 在 y 軸方向的分力，N
FK——種子科氏力，N
Gz——重力 G 在 z 軸方向的分力，N
FI——種子離心力，N
其中
式中
μ1——種子與聚種斜槽間的滑動摩擦因數
m ——種子質量，kg
vr——種子相對速度，m/s
r3——種子流動通道半徑，mm 石
ω——穴播器角速度，rad/s
Gr——重力 G 沿?cái)_種齒傾角分解的切向力，N
為使擾種齒上表面種子沿齒條向種子流動通道移動，應確保其有沿y軸正向運動的趨勢，即
將式（3）、（4）代入式（5）中可得
由式（6）可知，影響種子與擾種齒相對運動的參數有穴播器角速度ω、種子與聚種斜槽間的滑動摩擦因數μ1、種子流流動通道半r3、聚種斜槽傾角α和擾種齒傾角β。將前期確定參數代入式（6），經計算種子與擾種齒發生相對運動 穴播器角速度ω>0.346 rad/s。
圖8 擾種過程受力投影圖
3.3 直流充種舀種勺設計
3.3.1 直流充種舀種勺結構設計
舀種勺是穴播器實現精量排種的核心部件，其結構參數直接影響穴播器排種的精確性和穩定性。傳統舀種勺工作時，種子需要繞過種室的兩側才能進入舀種勺腔，降低了種子進入舀種勺腔的概率，尤其是種子數量較少時因此，課題組前期研究在舀種勺腔兩側設置引種舌，將種室兩側的種子流進行導引填充舀種勺腔，間接擴大種子流與舀種勺腔的接觸面積，從而提高種子進入舀種勺腔的概率，但種子需要引種舌表面移動后才能進入舀種勺腔，增加種子進入舀種勺腔的時間，而種子隨穴播器快速轉動時，會導致部分種子在進入舀種勺腔時由于轉動幅度大從舀種勺腔表面掉落至種群，進入舀種勺腔的種量減少，降低舀種成功率?；诖?，本研究設計一種直流充種舀種勺，為保證種子直接充填舀種勺腔重點將傳統舀種勺種室部分進行“側身”設計，使種室與舀種勺腔不在同一平面上，主要由舀種勺腔、過橋槽、種室、安裝板組成，其結構見圖9。

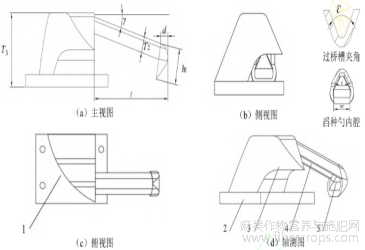

圖9 直流舀種勺結構圖
3.3.2 舀種勺傾角
為使得舀種勺腔內的種子經過橋槽順利進入種室，設舀種勺過橋槽與種室上壁水平面之間傾角γ。離開換位清種區的舀種勺隨播種滾筒轉動，在到達過橋清種區入口時，若傾角γ過大，勺腔表面種子在未進入過橋槽時，由于自身重力和慣性力的作用，種子將會掉落回種群。為此，對舀種勺過橋清種運動過程的胡麻種子進行力學分析，如圖10所示
圖10 過橋清種區入口臨界狀態胡麻種子受力分析
將舀取的胡麻種子作為一個整體，以整體質心為坐標軸原點，x軸平行于過橋槽，指向穴播器運動方向，y軸正向垂直于x軸并向外，由此建立直角坐標系，對種子進行受力分析，得
式中 ∑Fx——種子在 x 軸方向所受合力，N
∑Fy——種子在 y 軸方向所受合力，N
FI——種子所受轉動離心力，N
f——種子與舀種勺間的摩擦力，N
FN——過橋槽對種子的支持力，N
FK——種子所受科氏力，N
νd——穴播器線速度，m/s
舀種勺隨播種滾筒轉動，x方向的合力沿x軸的正方向，保證種子沿過橋槽流動，y軸方向的合力沿著y軸負方向保證種子不被甩出。當播種滾筒線速度為 0.3 m/s、FI與y軸正向夾角δ為0°時。計算傾角γ的極限值，由于舀種勺和聚種斜槽采用3D打印，材料為尼龍，滑動摩擦因數μ1為0.42，式（7）可簡化為
由式（8）可得γ≥24.04，由前期分析可知，舀種勺傾角不宜太大，綜合加工成本及播種滾筒內腔結構，確定舀種勺傾角γ為 30°。
3.3.3 導種滑道設計
合理規劃導種滑道是確保順暢導種的關鍵。如圖11所示，以種室左頂點為原點，水平方向?yàn)閤軸，豎直方向?yàn)閥軸建立坐標系，將同一舀種勺同周期進入種室的種子視為整體，導種過程中種子所處位置的半徑記為r,種子位置與豎直方向夾角記為ψ，導種過程起始位置半徑記ra，角度記為ψa，結束位置記為rb，角度記為ψb，種子所受合外力方向沿滑道切向。
圖11 導種過程分析
導種過程中為保證種子順利進入排種嘴，種子所受合外力始終大于0，根據能量守恒定律可得，種子所受合外力做功為
式中νa——點 a 處種子接觸滑道時速度，m/s
νb——種子離開導種滑道時速度，m/s
Fi——種子所受離心力，N
Fn——種子所受支持力，N
Ff——種子所受摩擦力，N
G——種子所受重力，N
由式（9）可知，種子離開導種滑道時的速度νb與種子進入滑道的速度νa、種子位置半徑r和穴播器角速度ω有關。為防止種子通過導種滑道進入排種嘴時速度較大與排種嘴碰撞產生彈跳損傷其表面，應減小穴播器角速度ω和種子位置半徑r。當穴播器角速度ω較小時，一定程度上可提高排種穩定性，但相應排種株距變大，不滿足胡麻種植要求。舀種勺種室寬度一定，種子離開導種滑道位置半徑rb遠小于進入滑道位置半徑ra時，滑道相應曲率增大，種子較快進入滑道與內壁碰撞，掉落回排種嘴?；诖吮狙芯吭O(shè)計導種滑道為種子位置半徑逐漸減小的弧線，當種子快速進入導種滑道后，滑道內壁起一定緩沖作用降低種子速度，且當穴播器勻速運轉時，可以判斷種子所受合外力為0，種子在導種滑道中保持勻速運動，直至進入排種嘴。
3.3.4 直流充種舀種勺其他參數的確定
考慮到直流充種舀種勺工作的穩定性，設計過橋槽高度T2 為3mm、過橋槽長度l為30mm、舀種勺高度T3為30mm。西北地區胡麻種植農藝要求每穴胡麻數為6~10粒，以8粒為依據，經計算所需體積為41.7mm3。簸箕形體舀種勺截面下底邊長w大于種長，小于2倍種長，最后確定w為8mm。舀種勺截面高h(yuǎn)1確定為４倍的種寬，h1約為5mm。舀種勺深度d越大舀取過程舀取的種子越多，由前期試驗可知，舀種勺深度d不超過4mm，初步確定d為3mm。過橋槽夾角ε的大小關系過橋槽截面大小進而影響通過過橋槽的種子量，為保證種子順利通過過橋槽，過橋槽截面三角形底邊長應大于種寬，小于2倍種寬，如圖9b所示，經計算過橋槽夾角45°<ε<77°。排種試驗發現舀種勺過橋槽夾角ε、舀種勺深度 d 均影響取種量的穩定性，以ε和d作為試驗因素進行試驗確定最佳參數。
3.4 舀種過程分析
種群直流舀種式胡麻精量穴播器的舀種過程尤為重要。根據舀種勺運動狀態，舀種過程可分為：進種，舀取，回流。在舀種勺作用下，穴播器內腔胡麻種群可大致分為3層：充填區、伴隨區、回流區，如圖12所示。

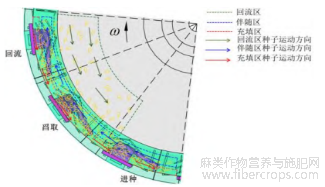

圖12 舀種過程分析
進種：種子由導種管進入舀種區，種子堆積在播種滾筒內腔，將底部舀種勺“掩埋”。隨著穴播器工作，種量逐漸減少，舀種勺填充不充分產生漏播。因此，從種群流動來看，種群朝舀種勺腔匯聚是種子被更好地舀取的關鍵。
舀取：種子在聚種斜槽作用下，充填區種群和伴隨區種群發生相對運動，充填區種群沿種子流環形流動通道有序流動，伴隨區種群由于底部充填區種群的運動，堆積狀態逐漸坍塌。直流充種舀種勺安裝在種子流環形流動通道平面內，種子流相對有序流動，直接充填舀種勺腔，提高舀種勺舀取成功率。此時種群中其他種子阻礙舀取種子，充填區種群朝舀種勺腔運動，并對舀取種子進行擠壓。
回流：種群靜止堆積狀態被聚種斜槽和舀種勺的擾動作用打破后，一部分種群會跟隨舀種勺一起向換位清種區運動，隨著穴播器工作過程中舀種勺姿態的變化，跟隨其運動的種群由于底部支持力的減弱，在自身重力作用下掉落，形成回流。回流區的種子朝穴播器滾筒運動相反的方向移動，而被舀取的種子繼續跟隨舀種勺運動脫離種群進入換位清種區。
在這3個過程中，穴播器中的種子在聚種斜槽的作用下，對種群進行匯聚，便于舀種勺舀取。直流充種舀種勺改變種群流動方向，縮短舀種時間，尤其改
善當穴播器種量較少時舀種勺充種困難的問題。因此，本研究重點設計和優化直流充種舀種勺、聚種斜槽的結構并確定其工作參數。
首先，對舀取階段充填區種子進行受力分析，設種子進入舀種勺腔伴隨穴播器一起運動，如圖13所示。將種群視為一個整體，以種子流切線方向?yàn)閤軸，垂直切線方向?yàn)閥軸建立直角坐標系，種子能夠被穩定舀取的臨界條件為
式中 θ——舀種角，°
為保證舀種勺舀取的種子隨穴播器穩定運動，將種群壓力忽略不計，將該條件代入式（10）可得：
由式（11）得，穴播器轉動角速度ω與種子流動通道半徑r3、舀種勺傾角γ、舀種角θ等因素有關。為保證舀種勺穩定舀種，舀種角θ<90°，由式（11）計算可知，ω<7.33 rad/s。
圖13 舀種受力分析
3.5 舀種勺分布
當機組作業速度和株距一定時，舀種勺式穴播器的舀種頻率取決于舀種勺數量和穴播器線速度。舀種勺數越多，穴播器轉速越慢。單個舀種勺充種時間越長，更有利于舀種。故在不影響穴播器加工和舀種勺舀種作業的情況下，適當增加舀種勺數量。舀種勺數N需滿足
式中 υm——機組作業速度，m/s
s ——株距，mm
c ——地輪滑移系數
υd——穴播器線速度，m/s
由式（12）可知，穴播器舀種勺數量與機組作業速度vm、播種株距s 、地輪滑移系數c 、穴播器線速度vd有關。試驗地為砂土，滑移系數約為9.3%[28]，機組作業速度為0.6m/s，參考《農業機械設計手冊》，當穴播器的線速度不超過0.3 m/s 時，經計算舀種勺數 N >11，綜合考慮確定舀種勺數量為13個，此時相鄰舀種勺勺腔對應的中心角約為27.7°。
4 排種仿真試驗
4.1 模型建立
為研究穴播器關鍵結構參數對排種性能的影響，課題組前期研究將胡麻種子進行多球聚合，建立胡麻顆粒模型進行仿真試驗。該方法雖然能較好的模擬胡麻種子曲面輪廓，但計算效率較低。本研究基于EDEM 2022中多面體求解器功能，采用Solidworks軟件建立胡麻三維模型，并將其以多面體模型導入EDEM 2022.3 中。胡麻種子物理參數和種間幾乎無表面粘附力，選用 Hertz-Mindlin（no-slip）接觸模型。為減少計算量，仿真過程中將穴播器圓周排種嘴和銷釘緊固件刪除，仿真模型如圖14所示。
圖14 排種仿真模型
EDEM仿真過程中，由于胡麻多面體模型求解方式與多球聚合模型求解方式不同，在相關文獻確定的仿真接觸參數基礎上對多面體模型相關接觸參數進行對比驗證。測定多面體模型堆積角，利用MATLAB軟件提取堆積圖像邊界輪廓并進行線性擬合，通過計算擬合線斜率的反正切值即可得到胡麻種子的堆積角，實際堆積角輪廓邊界處理如圖15所示。試驗5次取平均值確定胡麻實際堆積角為 21.86°。當采用前期測定的滾動摩擦因數進行堆積角仿真試驗時，多面體模型所形成的堆積角小于實際堆積角，通過預試驗發現改變其滾動摩擦因數對多面體模型堆積角效果影響不明顯，因?yàn)槎嗝骟w模型為滑動摩擦，多球聚合為滾動摩擦，滾動摩擦遠遠小于滑動摩擦。當改變其種間靜摩擦因數可以更好的逼近實際堆積角，仿真堆積角輪廓邊界處理如圖16所示。當種間靜摩擦因數為0.32時，試驗5次取平均值確定胡麻仿真堆積角為22.34°，此時實際堆積角與仿真堆積角相對誤差為 2.15%，滿足胡麻仿真試驗要求，故本研究將多面體胡麻模型種間靜摩擦因數確定為0.32，胡麻種子與穴播器材料的相關仿真接觸參數[29]見表 1。

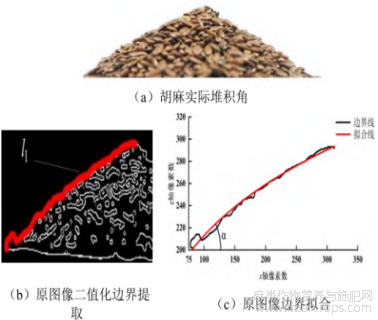

圖15 實際堆積角圖像處理過程

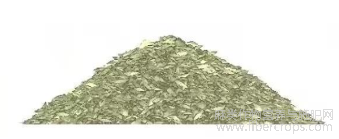

（a）胡麻仿真堆積角

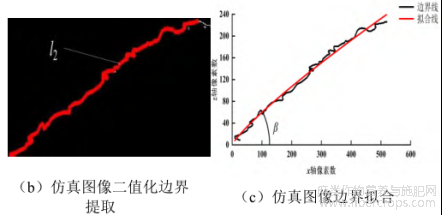

圖16 仿真堆積角圖像處理過程

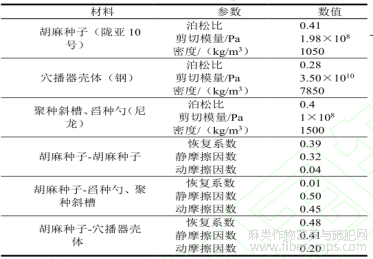

表1 仿真接觸參數
4.2 試驗設計及評價方案
根據種群直流舀種式胡麻精量穴播器特點及理論分析，確定舀種勺深度、過橋槽夾角及穴播器角速度為試驗因素，以穴粒數合格率、漏播率和重播率為評價指標。為研究試驗因素是否存在交互影響及3個因素交互作用對種群直流舀種式胡麻精量穴播器工作性能的影響，采用二次旋轉正交組合試驗確定穴播器的最佳作業參數，試驗因素編碼如表2所示，由于缺乏指導胡麻精量穴播的標準，參考 標準GB/T6973-2005《單粒（精密）播種機試驗方法》。穴粒數處于6~10粒之間，認為合格，當穴粒數小于6粒時，按漏播率計算，穴粒數大于10粒時，按重播率計算。試驗結果如表3所示。

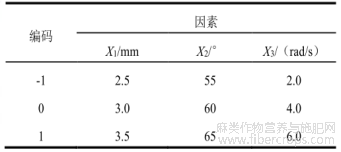

表2 試驗因素編碼

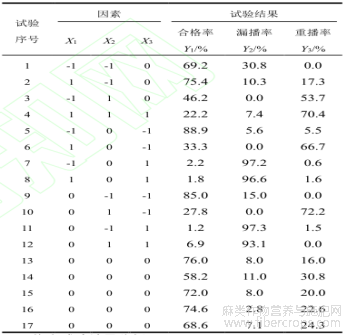

表3 試驗結果
4.3 仿真試驗結果分析

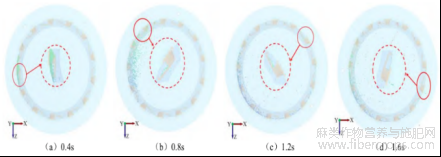

以1號試驗為例,穴播器角速度為4rad/s，為保證穴播器工作一個周期，仿真時間取2s，EDEM仿真試驗過程如圖17所示。利用 Design-Expert13軟件對本次仿真試驗中穴播器工作時的合格率、漏播率和重播率進行方差分析，其顯著性檢驗結果如表4所示。
圖17 直流舀種勺EDEM仿真過程

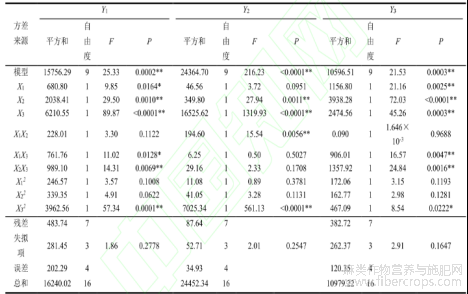

表4 方差分析
從表4中可得，合格率模型的擬合度極顯著（P<0.01），其失擬項 P=0.2778，不顯著（P>0.05），說明不存在其他影響合格率的主要因素，其回歸方程不失擬。影響穴播器排種合格率的主次順序?yàn)檠úテ鹘撬俣萖3、過橋槽夾角X2、舀種勺深度X1。X2、X3、X2X3、X32影響極顯著，X1、X1X3影響顯著，剔除交互項中不顯著因素后的回歸模型方程為
由表4可知，漏播率模型的擬合度極顯著（P<0.01），其失擬項 P=0.2547，不顯著（P>0.05），說明不存在其他影響漏播率的主要因素，影響穴播器漏播率的主次順序?yàn)檠úテ鹘撬俣萖3、過橋槽夾角X2、舀種勺深度X1。X2、X3、X1X2、X32 影響極顯著，剔除交互項中不顯著因素后的回歸模型方程為
由表4可知，重播率模型的擬合度極顯著（P<0.01），其失擬項P=0.1647，不顯著（P>0.05），說明不存在其他影響重播率的主要因素，影響穴播器重播率的主次順序?yàn)檫^橋槽夾角X2、穴播器角速度X3 舀種勺深度X1。X1、X2、X3、X1X3、X2X3 影響極顯著，X32 影響顯著，剔除交互項中不顯著因素后的回歸模型方程為
4.4 交互項對合格率的影響
由表4可知舀種勺深度、過橋槽夾角、穴播器角速度之間的交互作用對合格率Y1 的影響顯著，其響應曲面如圖18所示。

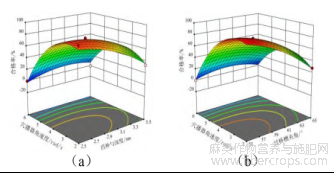

圖18 因素交互項對合格率影響響應曲面
由圖18（a）可知，當過橋槽夾角為60°時，穴播器角速度為3.0 ~4.0 rad/s，舀種勺深度為2.5~3.0mm，穴播器的合格率較大。當穴播器角速度一定時，隨著舀種勺深度的增大，更多的種子被舀取，漏播率逐漸下降，合格率逐漸上升。當舀種勺深度過大時，舀取種子過多，重播率逐漸上升，合格率逐漸下降；當舀種勺深度一定時，隨著穴播器角速度逐漸變大，舀種勺舀取的種子所受離心力隨之增大，有利于穴播器的清種效果，重播率下降，合格率逐漸上升。當穴播器角速度過大時，舀種區的種群回流不及時導致漏播率逐漸上升，合格率逐漸下降。
由圖18（b）可知，當舀種勺深度為3mm時，過橋槽夾角為55°~ 65°，穴播器角速度為3.0~4.0rad/s，穴播器的合格率較高。當穴播器角速度一定時，隨著過橋槽夾角的增大，過橋清種區間通過過橋槽進入種室的種子越多，漏播率逐漸下降，合格率逐漸上升。過橋槽夾角過大時，種子可以順利通過過橋槽進入種室，重播率逐漸上升，合格率逐漸下降。當過橋槽夾角一定時，隨著舀種勺深度逐漸變大，舀種勺舀取的種子越多，有利于穴播器的充種效果，漏播率下降，合格率逐漸上升。當舀種勺深度過大時，舀種勺容積增大，舀種勺舀取種子量過多，重播率逐漸上升，合格率逐漸下降。
4.5 參數優化
為得到最佳的試驗因素水平，結合試驗因素的邊界條件，通過式（13）~（15）回歸方程模型優化求解。以穴粒數合格率最大，漏播率和重播率最小為目標，結合各因素試驗取值邊界條件，建立參數優化數學模型。其目標函數和約束條件為
由上文可知，舀種勺深度為2.5~3.5mm，過橋槽夾角為55~65°，穴播器角速度為2 ~ 6 rad/s。將其代入式（16）可知：當舀種勺深度為2.75mm、過橋槽夾角為56.56°、穴播器角速度為2.71 rad/s 時，穴粒數合格率為94.27%，漏播率為5.67%，重播率為0.06%。
5 臺架試驗
為驗證直流充種舀種勺結構和運動參數對穴播器排種性能的影響，對最優參數的直流充種舀種勺進行臺架試驗驗證。試驗地點為甘肅農業大學排種性能實驗室，直流舀種勺和聚種斜槽通過3D打印，材料為尼龍，精度為0.1 mm，如圖19。試驗裝置為JPS-12型排種器性能試驗臺，該試驗臺種間距測量精度為±2mm, 如圖20。等試驗臺工作一定時間，穴播器角速度穩定之后開始計數，進行6組共記錄300組數據，并計算出排種合格率、漏播率和重播率。試驗結果見表5。

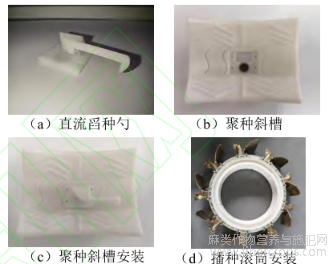

圖19 種群直流舀種式胡麻精量穴播器

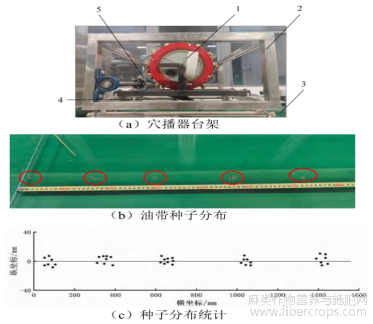

圖20 穴播器臺架試驗

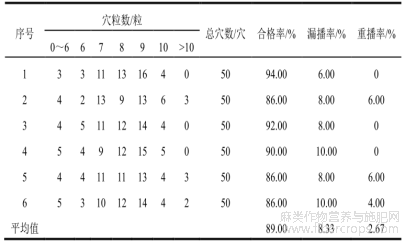

表5 臺架試驗結果
由表5可知，穴粒數合格率平均值為89.00%，漏播率平均值為8.33%，重播率平均值為2.67%。最佳工作參數組合下的舀種勺作業性能滿足胡麻精量穴播對穴粒數合格率、漏播率和重播率的要求。為進一步驗證種群直流舀種式胡麻精量穴播器的實際排種性能，將舀種勺舌式胡麻精量穴播器與種群直流舀種式胡麻精量穴播器進行臺架對比試驗。設置穴播器角速度分別為2.6、2.8、3.0、3.2、3.4 rad/s，兩種舀種勺參數采用試驗得出最佳參數，試驗指標為排種合格率，漏播率和重播率，每組進行3次，取平均值，試驗方法同上，試驗結果如表6所示。

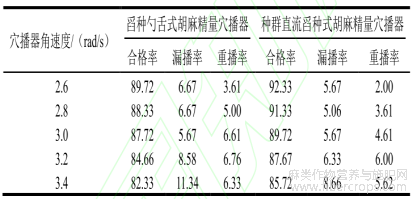

表6 兩種穴播器試驗結果對比
由表6可知，穴播器角速度在 2.6、2.8、3.0、3.2、3.4 rad/s時，安裝直流舀種勺的穴播器相比安裝勺舌式舀種勺的穴播器，排種合格率整體上升，最大可提高3.39個百分點；漏播率和重播率整體下降，漏播率最大下降2.68個百分點；重播率最大下降2個百分點。由此可見，直流舀種勺的排種效果優于勺舌式舀種勺的排種效果。
6 結論
（1）本文設計了一種種群直流舀種式胡麻精量穴播器。通過對穴播器工作原理和聚種斜槽聚種、擾種左右理論分析，確定聚種斜槽垂直高度為30mm，傾角為50°，寬度為70mm，滑種側板垂直高度為20mm，寬度為3mm；舀種勺高度為 30mm，過橋槽高度為3mm，長度為30mm。
（2）通過二次旋轉正交組合仿真試驗分析舀種勺深度、過橋槽夾角和穴播器角速度對排種性能的影響，試驗得到，最優參數組合: 舀種勺深度為2.75mm、過橋槽夾角為56.56°、排種輪角速度為2.71rad/s，此時穴粒數合格率為 94.27%，漏播率為5.67%，重播率為0.06%。
（3）將最優參數組合舀種勺3D打印制作進行排種性能臺架試驗，試驗結果表明：穴粒數合格率平均值為89.00%，漏播率平均值為8.33%，重播率平均值為 2.67%，其臺架試驗與仿真試驗結果基本一致；臺架對比試驗表明，在不同作業速度下，安裝直流舀種勺的穴播器相對于安裝勺舌式舀種勺的穴播器合格率最大可提高3.39個百分點，漏播率最大可下降2.68個百分點，重播率最大可下降2 個百分點，表明種群直流舀種式胡麻精量穴播器更適于胡麻穴播。
參考文獻
[1]KAMGAR S,NOEI K F,SHAFAEI S M.Design development and field assessment of a controlled seed metering unit to be used in grain drills for direct seeding of wheat[J].Information Processing in Agriculture,2015,2:169-176.
[2]LI H,LIU H,ZHOU J,et al.Development and first results of a no-till pneumatic seeder for maize precise sowing in Huang-Huai-Hai
plain of China[J].Agriculture,2021,11:1023.
[3]吳明亮,官春云,高曉燕,等.偏心輪型孔輪式排種器排種油菜極限轉速試驗[J].農業工程學報,2010,26(6):119-123.
[4]劉彩玲,魏丹,都鑫,等.寬苗帶勾型窩眼輪式小麥精量排種器設計與試驗[J].農業機械學報,2019,50(1):75-84.
[5]賴慶輝,賈廣鑫,蘇微,等.基于DEM-MBD耦合的鏈勺式人參精密排種器研究[J].農業機械學報,2022,53(3):91-104.
[6]LAO Y T,WANG L,LAO Q X.Design and test of an inside-filling pneumatic precision centralized seed-metering device for rapeseed[J].International Journal of Agricultural and Biological Engineering,2017,10:56-62.
[7]伍皖閩,陳學庚,王士國,等.組合型孔輪式玉米精量穴播器設計與試驗[J].農業機械學報,2022,53(3):60-70.
[8]賴慶輝,于慶旭,蘇微,等.三七超窄行氣吸式精密排種器設計與試驗[J].農業機械學報,2019,50(4):102-112.
[9]廖宜濤,鄭娟,廖慶喜,等.正負氣壓組合管針式西洋參集排器設計與試驗[J].農業機械學報,2019,50(3):46-57.
[10]李兆東,楊文超,武堯堯,等.油菜氣力盤式精量排種器槽齒輔助充種性能分析與試驗[J].農業工程學報,2020,36(20):57-66.
[11]胡夢杰,夏俊芳,鄭侃,等.內充氣力式棉花高速精量排種器設計與試驗[J].農業機械學報,2021,52(8):73-85.
[12]李曉紅,劉曉麗,劉龍,等.基于響應面法的電控可調節窩眼輪式排種器的優化設計[J].大豆科學,2020,39(2):304-310.
[13]劉亞夫,吳志立,聶也之,等.基于EDEM的雙排型孔輪式油菜排種器的排種性能分析[J].湖南農業大學學報(自然科學版),2019,45(5):554-559.
[14]袁文勝,吳崇友,金誠謙.異形孔窩眼輪式油菜排種器設計與試驗[J].農業機械學報,2009,40(5):72-75.
[15]邢赫,王在滿,羅錫文,等.氣力式水稻穴播機播種精度與田間成苗率關系的試驗研究[J].農業工程學報,2018,34(9):42-48.
[16]SINGH R C,SINGH C X,SARASWAT X,et al.Optimization of design and operational parameters of a pneumatic seed metering device for planting of groundnut (Arachis hypogaea) seeds[J].lndian Journal of Agricultural Sciences,2007,77(1):40-42.
[17]RATNAYAKE R M,BALASORIYA B.Re-design,fabrication,and performance evaluation of manual conical drum seeder:a case study[J].Applied Engineering in Agriculture,2013,29(2):139-147.
[18]張青松,余琦,王磊,等.油菜勺式精量穴播排種器設計與試驗[J].農業機械學報,2020,51(6):47-54+64.
[19]張順,李勇,王浩宇,等.U型腔道式水稻精量穴播排種器設計與試驗[J].農業機械學報,2020,51(10):98-108.
[20]張國忠,張沙沙,楊文平,等.雙腔側充種式水稻精量穴播排種器的設計與試驗[J].農業工程學報,2016,32(8):9-17.
[21]石林榕,趙武云.西北寒旱農區胡麻滾勺式精量穴播器的設計及試驗[J].吉林大學學報(工學版),2023,53(9):2706-2717.
[22]張國忠,臧英,羅錫文,等.粳稻穴播排種器直線型攪種裝置設計及排種精度試驗[J].農業工程學報,2014,30(17):1-9.
[23]郭軍海,趙武云,石林榕,等.西北旱區滾勺式胡麻聯合播種機的設計與試驗[J].中國農業大學學報,2022,27(7):184-198.
[24]LIU Hongxin，GUO Lifeng，F(xiàn)U Lulu,et al.Study on multi-size seed-metering device for vertical plate soybean precision planter[J].International Journal of Agricultural and Biological Engineering,2015,8(1):1-8.
[25]石林榕,馬周泰,趙武云,等.胡麻籽粒離散元仿真參數標定與排種試驗驗證[J].農業工程學報,2019,35(20):25-33.
[26]張國忠,羅錫文,臧英,等.水稻氣力式排種器群布吸孔吸種盤吸種精度試驗[J].農業工程學報,2013,29(6):13-20.
[27]張明華,姜有聰,何思禹,等.蔬菜氣吸輪式精量排種器設計與試驗[J].農業工程學報,2023,39(7):98-109.
[28]顧玲麗.花生穴播器關鍵部件設計與試驗研究[D].南京：南京農業大學,2016.
[29]曲浩.全膜覆蓋胡麻精量穴播聯合作業機設計與試驗[D].蘭州:甘肅農業大學,2022.
文章摘自：李輝,趙武云,石林榕,等.種群直流舀種式胡麻精量穴播器設計與試驗[J/OL].農業機械學報,1-13[2024-09-08].http://kns.cnki.net/kcms/detail/11.1964.s.20240729.1333.013.html.
