步驟S3、在攪拌時，提取罐會產生震動，在震動時，通過阻尼彈簧的作用，使減震板在滑槽中移動，對提取罐減震，通過攪拌使火麻仁顆粒中的亞麻酸溶入進水中；

步驟S4、啟動水泵，水泵通過抽水管，將含有亞麻酸的水排至提取箱中，在排水時，通過濾板的過濾，可以將火麻仁顆粒阻擋在濾板上，此時需要對火麻仁顆粒循環提取，將火麻仁中的亞麻酸提取干凈，通過濾板的傾斜，使火麻仁顆粒滾落到有抽料管的一側；

步驟S5、啟動第一電機，使第一電機開始轉動，第一電機帶動第一電機軸開始轉動，第一電機軸帶動齒輪開始轉動，齒輪通過固定塊上的齒條，帶動齒輪開始移動，齒輪帶動連接桿開始移動，連接桿帶動推板開始移動，推板通過第一電機支架在滑軌上的滑動，可以使推板移動的更為平穩平順，從而使推板將濾板上的火麻仁顆粒推到抽料管處；

步驟S6、啟動泵體，泵體通過抽料管將濾板上的火麻仁抽取，再通過抽料管重新排至提取罐內；

步驟S7、加入配比好的水，通過攪拌機構攪拌，對火麻仁進行循環提取，并將得到的混合液通過抽水管也排至提取箱中，從而完成循環提取工作；

步驟S8、通過提取箱的提取，將水與亞麻酸分離，得到亞麻酸；

步驟S9、啟動抽料泵，抽料泵通過出料管，將提取箱中的亞麻酸出料，從而完成制備工作。

本發明的工作原理及有益效果為：

1、本發明中通過清理拆卸機構的設置，可以達到對濾板上提取完亞麻酸的火麻仁廢料進行清理與便于將濾板拆卸下來清洗以及循環提取的作用，在使用過程中，通過啟動第一第一電機帶動推板開始移動，再通過第一把手打開門板，從而使推板將濾板上的火麻仁顆粒整理到門板處，將廢料清理，通過第一把手打開門板，將濾板從卡板上取下，將濾板從門板處抽出，從而將濾板拆卸，通過啟動泵體，將提取過一邊的火麻仁顆粒循環再提取，可以避免因?yàn)闊o法及時的將提取完的火麻仁廢料清理出，會導致人工清理較為麻煩，會影響該制備設備繼續提取下一批的亞麻酸，從而降低該設備的工作效率的情況出現，保證了該制備設備的工作效率，也避免了因?yàn)椴槐阌趯V板拆卸下來清洗，可能會導致需要專業人士來進行拆卸的情況出現，保證了濾板拆卸時的便利性，也避免了因?yàn)闊o法循環提取而導致火麻仁中的亞麻酸不能被完全提取出來，從而使產量較低，造成資源浪費的情況出現，保證了該設備的產量。

2、本發明中通過攪拌機構的設置，可以達到對火麻仁顆粒與提取液進行攪拌的作用，在使用過程中，通過啟動第二電機帶動攪拌葉對提取液與火麻仁顆粒攪拌，可以避免因?yàn)闊o法對提取液與火麻仁顆粒進行攪拌，會導致火麻仁顆粒與提取液接觸不均勻，使得亞麻酸不能有效的從火麻仁中溶出的情況出現，，保證了該制備設備的效率與產量。

附圖說明

下面結合附圖和具體實施方式對本發明作進一步詳細的說明。

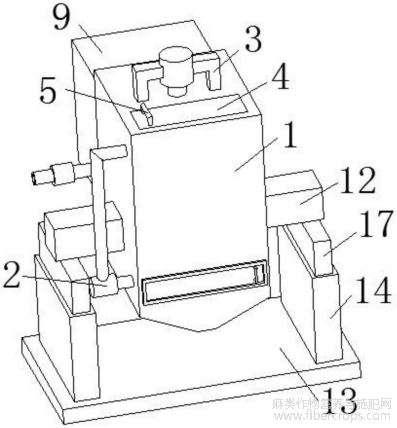

圖1為本發明的立體結構示意圖；

圖1

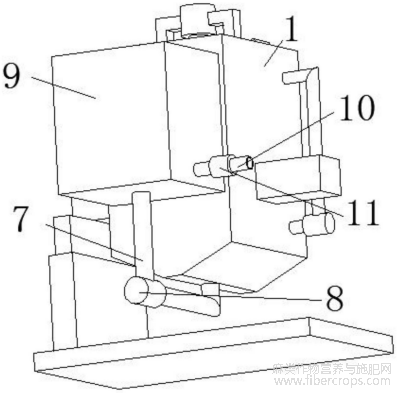

圖2為本發明的提取罐與提取箱連接結構示意圖；

圖2

圖3為本發明的阻尼彈簧與減震板連接結構示意圖；

圖3

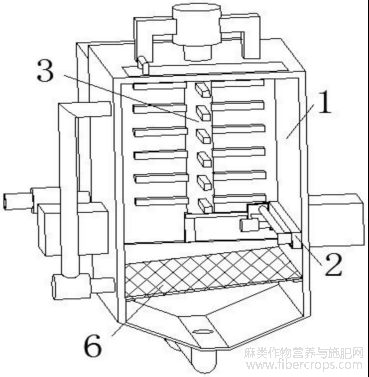

圖4為本發明的提取罐與濾板連接結構示意圖；

圖4

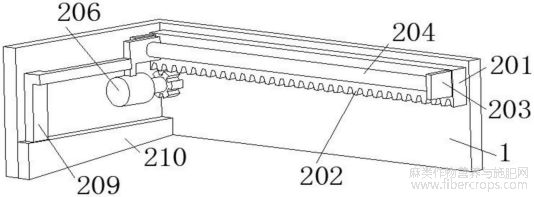

圖5為本發明的清理循環機構結構示意圖；

圖5

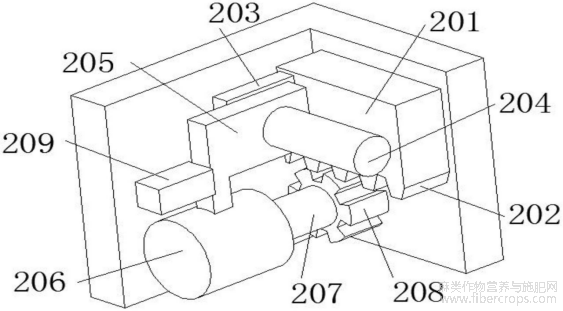

圖6為本發明的滑軌與第一電機支架連接結構示意圖；

圖6

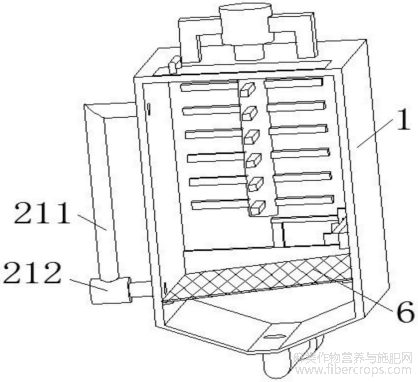

圖7為本發明的抽料管與泵體連接結構示意圖；

圖7

圖8為本發明的卡板與濾板連接結構示意圖；

圖8

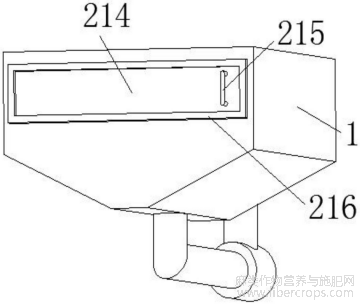

圖9為本發明的門板與第一把手連接結構示意圖；

圖9

圖10為本發明的攪拌機構結構示意圖。

圖10

圖中：

1、提取罐；

2、清理循環機構；201、固定塊；202、齒條；203、支撐板；204、滑軌；205、第一電機支架；206、第一電機；207、第一電機軸；208、齒輪；209、連接桿；210、推板；211、抽料管；212、泵體；213、卡板；214、門板；215、第一把手；216、密封圈；

3、攪拌機構；301、第二電機支架；302、第二電機；303、第二電機軸；304、攪拌葉；

4、蓋板；5、第二把手；6、濾板；7、抽水管；8、水泵；9、提取箱；10、出料管；11、抽料泵；12、支撐塊；13、底盤；14、固定板；15、滑槽；16、阻尼彈簧；17、減震板。

具體實施方式

下面將結合本發明實施例，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都涉及本發明保護的范圍。

實施例1

如圖1、圖2、圖3和圖4所示，一種提取火麻仁的亞麻酸的制備工藝及其方法，包括提取罐1與底盤13，提取罐1的內部設置有清理循環機構2，提取罐1的頂部設置有攪拌機構3，提取罐1的頂部活動連接有蓋板4，蓋板4的頂部固定連接有第二把手5，提取罐1的內部活動連接有濾板6，提取罐1的底部固定連接有抽水管7，抽水管7的外壁固定連接有水泵8，抽水管7的頂端固定連接有提取箱9，提取箱9的一側固定連接有出料管10，出料管10的外壁固定連接有抽料泵11，提取罐1的兩側均固定連接有支撐塊12，底盤13的頂部固定連接有固定板14，固定板14的內部開設有滑槽15，滑槽15的內部固定連接有阻尼彈簧16，阻尼彈簧16的頂端固定連接有減震板17，減震板17的外部與滑槽15的內部滑動連接。

本實施例中，當需要用到該制備設備來制備含有亞麻酸的提取混合液時，首先需要將通過第二把手5打開蓋板4，然后將破碎好后的火麻仁顆粒與水一同加入進提取罐1中，火麻仁顆粒會掉落至濾板6上，然后需要對火麻仁顆粒與提取液攪拌，使火麻仁中的亞麻酸更有效的溶入提取液中，通過設置的攪拌機構3來進行攪拌，在攪拌時，提取罐1會產生震動，在震動時，通過阻尼彈簧16的作用，使減震板17在滑槽15中移動，對提取罐1減震，通過攪拌使火麻仁顆粒中的亞麻酸溶入進水中，然后啟動水泵8，水泵8通過抽水管7，將含有亞麻酸的水排至提取箱9中，在排水時，通過濾板6的過濾，可以將火麻仁顆粒阻擋在濾板6上，此時需要對火麻仁顆粒循環提取，將火麻仁中的亞麻酸提取干凈，通過設置的清理循環機構2來對火麻仁顆粒循環提取，然后通過提取箱9的提取，將水與亞麻酸分離，得到亞麻酸，然后啟動抽料泵11，抽料泵11通過出料管10，將提取箱9中的亞麻酸出料，從而完成制備工作，制備好后，此時需要對濾板6上的火麻仁廢料進行清理，通過設置的清理循環機構2來對火麻仁廢料清理出提取罐1內，當濾板6經過長時間的使用后，此時需要對濾板6拆卸清洗，通過設置的清理循環機構2來將濾板6拆卸下來并清洗，從而完成工作。

實施例2

如圖1、圖4、圖5、圖6、圖7、圖8和圖9所示，基于與上述實施例1相同的構思，本實施例還提出了清理循環機構2，清理循環機構2包括固定塊201，提取罐1的內部固定連接有固定塊201，固定塊201的底部固定連接有齒條202，固定塊201的一側固定連接有支撐板203，支撐板203的一側固定連接有滑軌204，滑軌204的外壁滑動連接有第一電機支架205，第一電機支架205的一側固定連接有第一電機206，第一電機206的輸出軸通過聯軸器固定連接有第一電機軸207，第一電機軸207的一端固定連接有齒輪208，齒輪208與齒條202相互嚙合，第一電機支架205的一端固定連接有連接桿209，連接桿209的底部固定連接有推板210，推板210的底部與濾板6的頂部貼合，提取罐1的一側固定連接有抽料管211，抽料管211的外壁固定連接有泵體212，抽料管211的另一端與提取罐1的一側固定連接，提取罐1的內部固定連接有卡板213，卡板213的頂部與濾板6的底部貼合，提取罐1的一側活動連接有門板214，門板214的一側固定連接有第一把手215，提取罐1的一側設置有預留槽，預留槽的內部設置有密封圈216，密封圈216用于配合門板214形成密封。

本實施例中，當需要對火麻仁顆粒循環提取，將火麻仁中的亞麻酸提取干凈時，通過濾板6的傾斜，使火麻仁顆粒滾落到有抽料管211的一側，此時啟動第一電機206，使第一電機206開始轉動，第一電機206帶動第一電機軸207開始轉動，第一電機軸207帶動齒輪208開始轉動，齒輪208通過固定塊201上的齒條202，帶動齒輪208開始移動，齒輪208帶動連接桿209開始移動，連接桿209帶動推板210開始移動，推板210通過第一電機支架205在滑軌204上的滑動，可以使推板210移動的更為平穩平順，從而使推板210將濾板6上的火麻仁顆粒推到抽料管211處，然后啟動泵體212，泵體212通過抽料管211將濾板6上的火麻仁抽取，再通過抽料管211重新排至提取罐1內，然后加入配比好的水，通過攪拌機構3攪拌，對火麻仁進行循環提取，然后將得到的混合液通過抽水管7也排至提取箱9中，從而完成循環提取工作，在制備好后，此時需要對濾板6上的火麻仁廢料進行清理，通過啟動第一電機206帶動推板210移動，使推板210將濾板6上的火麻仁廢料推至門板214處，然后通過第一把手215打開門板214，密封圈216可以保證門板214處不會漏氣，打開門板214后，將推到門板214處的火麻仁廢料處理即可，從而完成清理工作，當濾板6經過長時間的使用后，此時需要對濾板6拆卸清洗，此時通過第一把手215打開門板214，然后將濾板6從卡板213上抽出，從而將濾板

6從提取罐1內部取出，然后即可對濾板6進行清洗，從而完成拆卸清洗工作。

如圖1、圖3和圖10所示，基于與上述實施例1相同的構思，本實施例還提出了攪拌機構3，攪拌機構3包括第二電機支架301，提取罐1的頂部固定連接有第二電機支架301，第二電機支架301的內側固定連接有第二電機302，第二電機302的輸出軸通過聯軸器固定連接有第二電機軸303，第二電機軸303的外壁固定連接有攪拌葉304。

本實施例中，當需要對火麻仁顆粒與提取液攪拌，使火麻仁中的亞麻酸更有效的溶入提取液中時，此時啟動第二電機302，使第二電機302開始轉動，第二電機302帶動第二電機軸303開始轉動，第二電機軸303帶動攪拌葉304開始轉動，從而使攪拌葉304對火麻仁顆粒與提取液攪拌，從而完成攪拌工作。

實施例3

如圖1?10所示，一種提取火麻仁的亞麻酸的制備設備的制備方法，包括以下步驟：

步驟S1、將通過第二把手5打開蓋板4，然后將破碎好后的火麻仁顆粒與水一同加入進提取罐1中，火麻仁顆粒會掉落至濾板6上，然后需要對火麻仁顆粒與提取液攪拌，使火麻仁中的亞麻酸更有效的溶入提取液中；

步驟S2、啟動第二電機302，使第二電機302開始轉動，第二電機302帶動第二電機軸303開始轉動，第二電機軸303帶動攪拌葉304開始轉動，從而使攪拌葉304對火麻仁顆粒與水?dāng)嚢?，從而完成攪拌工作?/font>
